88
Техническое обслуживание подвесного
мотора, побывавшего в воде
Для того чтобы максимально снизить опас-
ность коррозии деталей, необходимо обслу-
жить подвесной мотор сразу же после того,
как он будет поднят из-под воды.
Если поблизости есть официальный дилер
компании Honda, занимающийся прода-
жей и обслуживанием подвесных моторов,
немедленно доставьте подвесной мотор
в технический центр этого дилера. Если
технический центр официального дилера
недоступен, выполните следующее:
Снимите кожух и промойте двигатель 1.
пресной водой, чтобы смыть солёную
воду и удалить песок, грязь и т. д.
Слейте бензин в подходящую емкость.2.
Выверните из карбюратора сливную 3.
пробку и слейте содержимое из карбю-
ратора в подходящую ёмкость. Затем
вверните и затяните сливную пробку (см.
стр. 90).

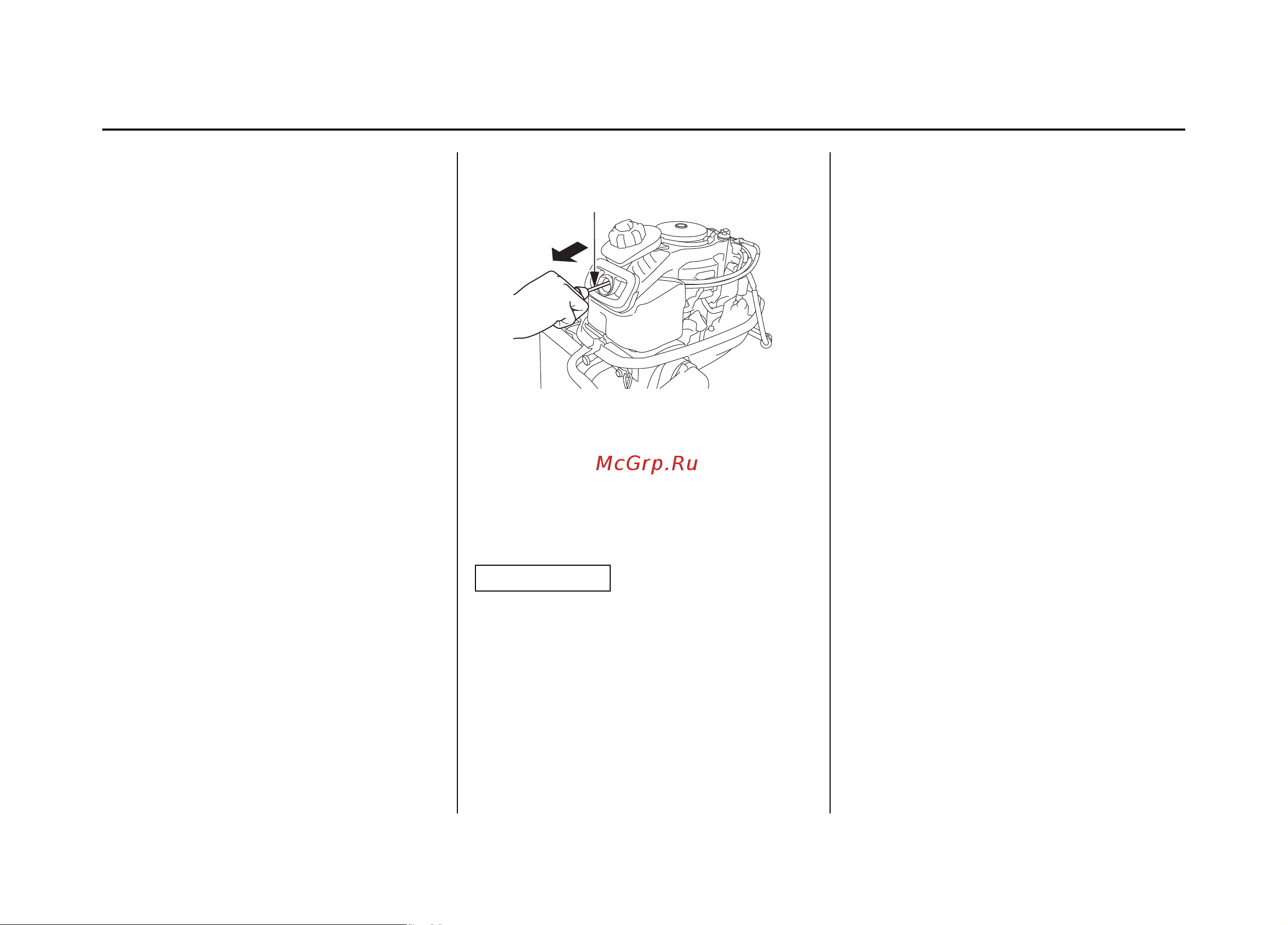

4. Выверните свечу зажигания.
Отсоедините от аварийного выключателя
двигателя скобу аварийного выключателя
и несколько раз вытяните пусковой
шнур, чтобы полностью удалить воду из
цилиндра.
ПРИМЕЧАНИЕ
При проворачивании коленчатого вала •
двигателя с открытым отверстием свечи
зажигания (свеча отсоединена от цепи
зажигания) отсоедините аварийный
выключатель двигателя, чтобы
предотвратить электрическое повреждение
системы зажигания.
Если подвесной мотор работал под водой,
•
то возможны механические повреждения
деталей двигателя, например, деформация
шатуна. При затрудненном вращении
коленчатого вала двигателя откажитесь
от дальнейшей эксплуатации подвесного
мотора. В этом случае двигатель нуждается
в ремонте.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
ПУСКОВОЙ ШНУР
