75
2. Выверните сливную пробку, снимите
уплотнительную шайбу и слейте
моторное масло.
Установите новую уплотнительную шайбу,
вверните и плотно затяните сливную пробку.
МОМЕНТ ЗАТЯЖКИ СЛИВНОЙ ПРОБКИ:
33 Нм (3,4 кгс-м)
3. Заправьте систему смазки двигателя
рекомендуемым моторным маслом и
доведите уровень масла до верхней метки
на масляном щупе. Вставьте щуп, не
закручивая. После этого извлеките щуп и
проверьте уровень масла.
4. Установите на место пробку
маслозаливной горловины.
5. Установите кожух двигателя и надежно
зафиксируйте его замком (см. стр. 31).
ПАМЯТКА:
Убедительно просим помнить об охране
окружающей среды, когда речь идет об
утилизации отработанного моторного масла.
Рекомендуется слить отработанное масло в
ёмкость с плотно закрывающейся крышкой
и сдать на местный пункт приема отрабо-
танных нефтепродуктов. Не выбрасывайте
отработанное масло в мусоросборные кон-
тейнеры и не выливайте на землю.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

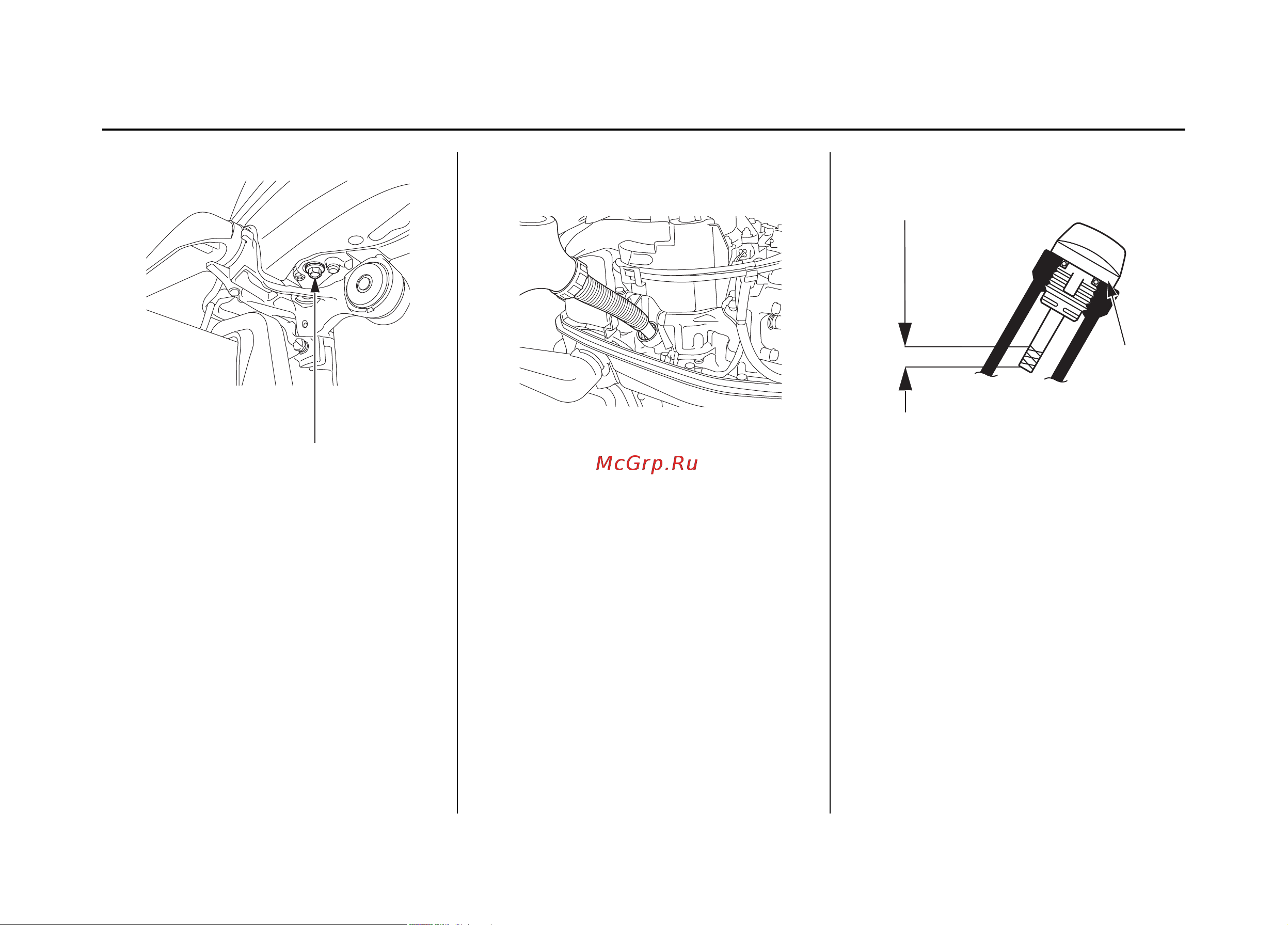

МИНИМАЛЬНЫЙ УРОВЕНЬ
0,45 л
СЛИВНАЯ ПРОБКА
МАКСИМАЛЬНЫЙ УРОВЕНЬ
0,58 л
МАСЛЯНЫЙ
ЩУП
