30
ПРИМЕЧАНИЕ
Обратите внимание, что сначала •
присоединяется провод к положительному
( + ) выводу батареи. При отключении
аккумуляторной батареи отсоедините
сначала провод от «отрицательного» ()
вывода, а затем от «положительного» (+)
вывода батареи.
Ненадежное крепление клемм проводов на
•
выводах аккумуляторной батареи приведет
к отсутствию зарядки.
Не перепутайте полярность при
•
подключении проводов к аккумуляторной
батарее. В противном случае выйдет из
строя система зарядки.
Не отсоединяйте провода от
•
аккумуляторной батареи при работающем
двигателе. Отсоединение проводов во время
работы двигателя приведет к повреждению
электрической системы подвесного мотора.
Запрещается размещать топливный бак
•
вблизи аккумуляторной батареи.
Кабель зарядки АКБ (если имеется)
Для зарядки АКБ в кабеля подается ток на-
пряжением 12 вольт и силой тока в 6 ампер.
Цепь зарядки защищена предохранителем
номиналом 15 ампер, который устанавлива-
ется на кабель зарядки АКБ.
ВНИМАНИЕ
Нарушение полярности подсоединения •
проводов аккумуляторной батареи приведёт
к выходу из строя системы зарядки или
аккумуляторной батареи.
Если провода постоянного тока не
•
используются, обеспечьте их сухость и
чистоту, накрывая их чехлом.

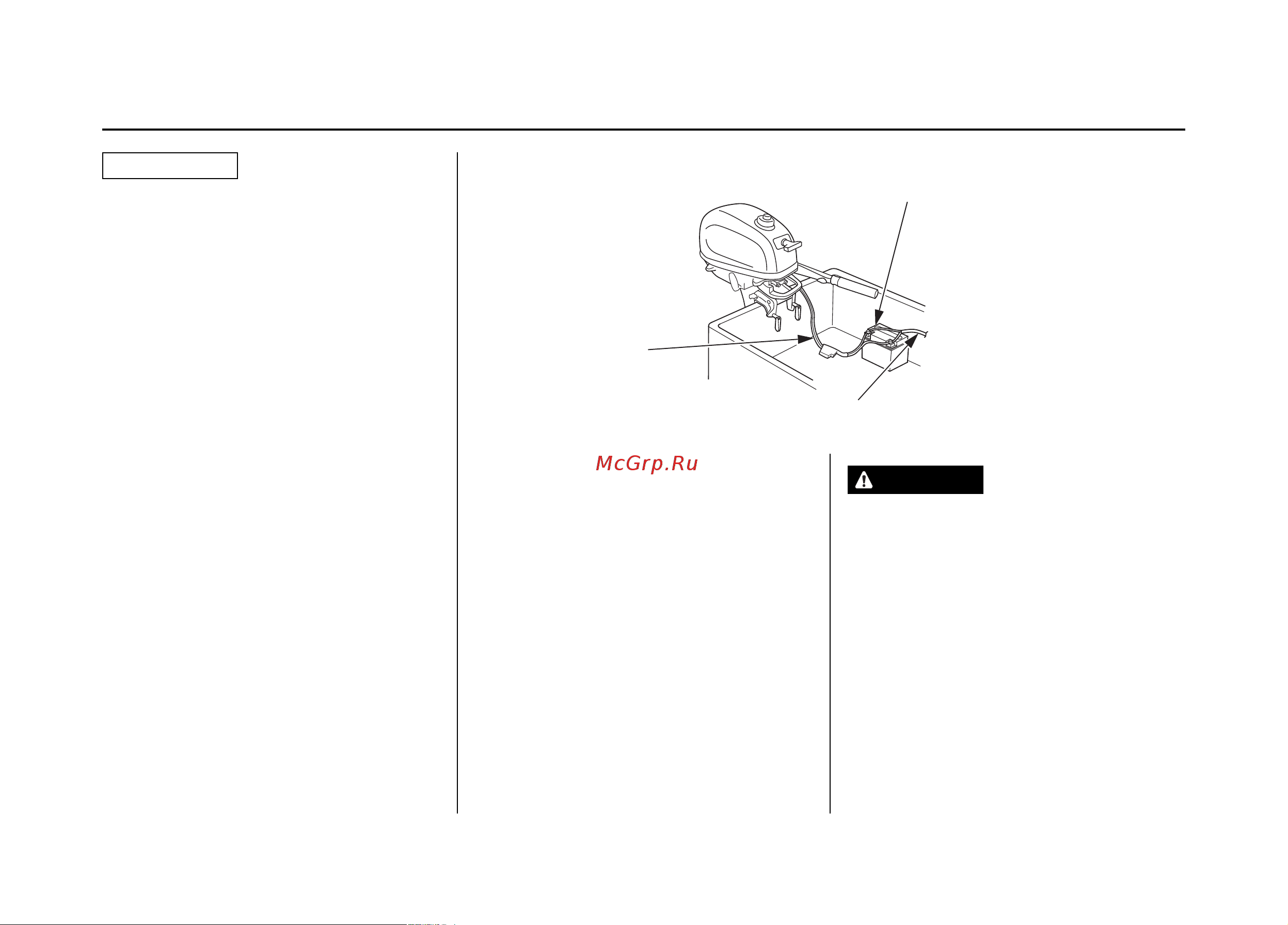

12-вольтовая цепь подвесного мотора ис-
пользуется только для зарядки АКБ. Пита-
ние аксессуаров должно осуществляться от
АКБ, как показано.
УСТАНОВКА
КАБЕЛЬ ЗАРЯДКИ АКБ
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
- ПИТАНИЕ АКСЕССУАРОВ
