24

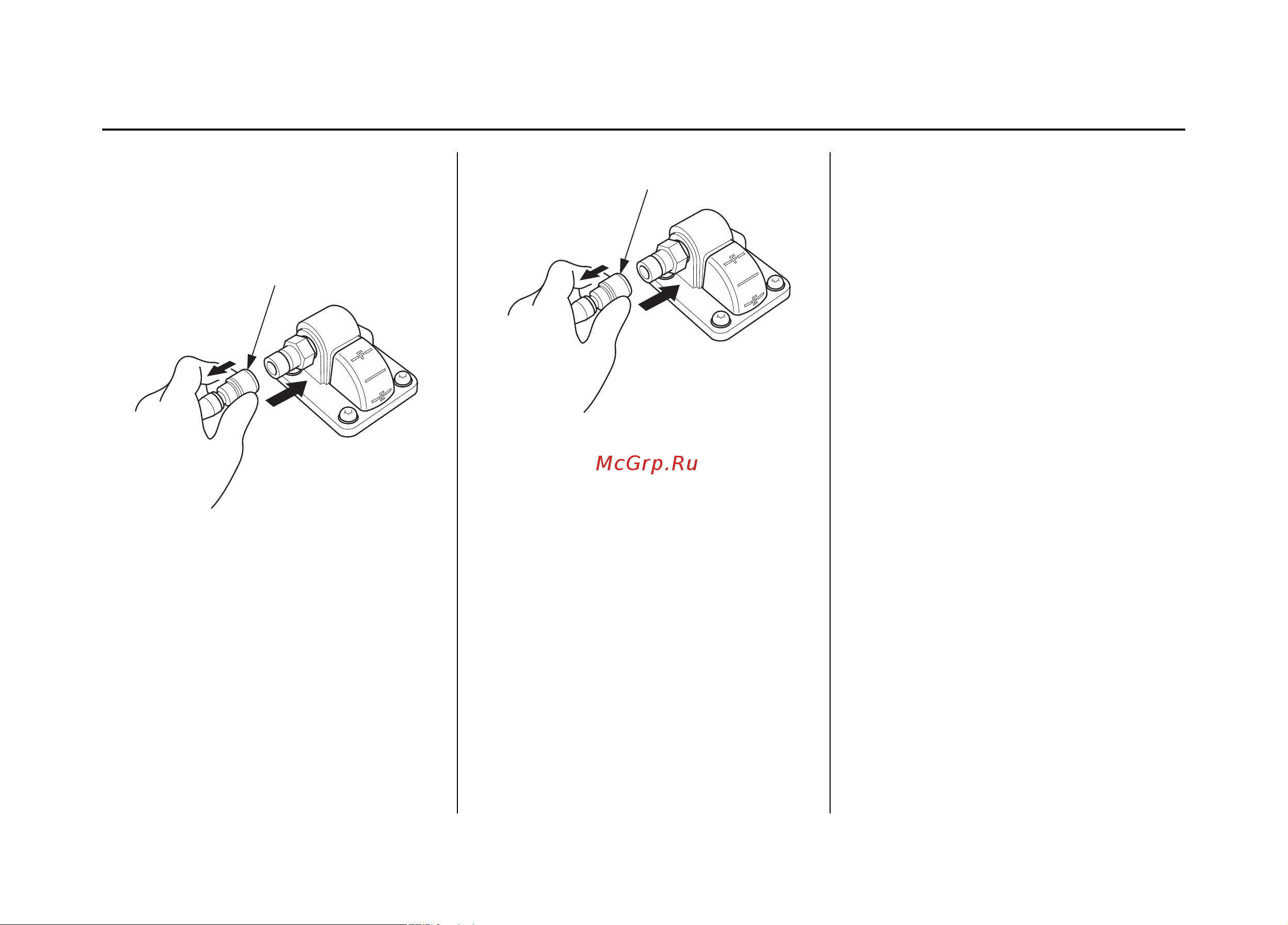

Соединительный штуцер топливного шланга
(Переносной топливный бак)
(Дополнительное оборудование для версий
BF5D и BF6A)
Штуцер предназначен для подсоединения
шланга, соединяющего переносной топлив-
ный бак с подвесным мотором.
ОРГАНЫ УПРАВЛЕНИЯ
СОЕДИНИТЕЛЬНЫЙ ШТУЦЕР
ТОПЛИВНОГО ШЛАНГА
СОЕДИНИТЕЛЬНЫЙ ШТУЦЕР
ТОПЛИВНОГО ШЛАНГА
(СО СТОРОНЫ ТОПЛИВНОГО БАКА)
(СО СТОРОНЫ ПОДВЕСНОГО МОТОРА)
