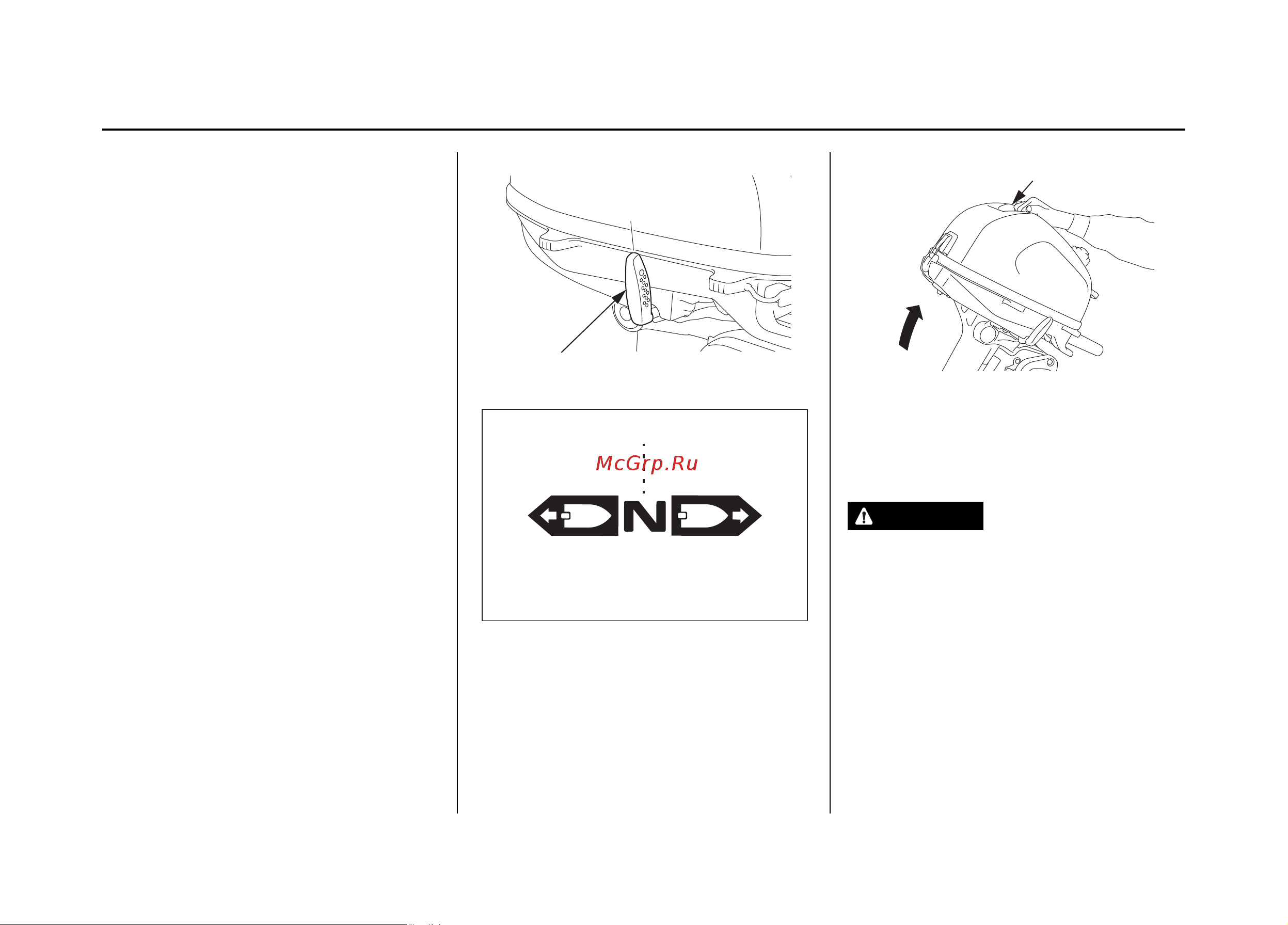

Откидка подвесного мотора
Поднимайте подвесной мотор, чтобы из-
бежать ударов о дно при подходе лодки к
берегу или во время стоянки на мелководье.
Переведите рычаг реверса в положение ней-
тральной передачи и остановите двигатель.
(см. стр. 14).
Установите рычаг топливного крана в 1.
положение OFF (ЗАКРЫТО) (BF4A) или
положение использования переносного
бака (BF5D и BF6A) (см. стр. 15).
Закройте вентиляционный клапан проб-2.
ки заправочной горловины внутреннего
топливного бака, повернув маховичок до
упора по часовой стрелке (см. стр. 23).
При использовании переносного то-3.
пливного бака закройте вентиляционные
клапаны заправочных горловин внутрен-
него и переносного топливных баков,
повернув маховички до упора по часовой
стрелке (см. стр. 22, 23), и отсоедините
топливный шланг от штуцера на под-
весном моторе, затем установите пробку
впускного штуцера (см. стр. 23).
5. Переведите рычаг механизма подъема в
положение TILT (НАКЛОН). Возьмитесь
за рукоятку на кожухе двигателя и
поднимите подвесной мотор.
ВНИМАНИЕ
Не используйте румпель для откидки подвес-
ного мотора.
ПАМЯТКА:
После остановки двигателя и перед его подъ-
емом оставьте мотор в рабочем положении
на одну минуту для слива воды из двигателя.
Остановите двигатель и отсоедините топлив-
ный шланг от подвесного мотора перед его
подъемом.
ЭКСПЛУАТАЦИЯ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
РУКОЯТКА
