40
5. Дерните за рукоятку пускового шнура
примерно 10 раз.
ПРИМЕЧАНИЕ
Во избежание повреждения стартера не •
отпускайте рукоятку. Отпускайте рукоятку
медленно во избежание повреждения
стартера.
Топливный бак необходимо должным об-
разом закрепить на судне. Это защитит бак
от механических повреждений вследствие
его перемещений.
Во избежание взрыва топливных паров то-
пливный бак должен размещаться в хорошо
проветриваемом месте. На топливный бак
не должен попадать прямой солнечный
свет. Характеристики топливного насоса
не позволяют размещать топливный бак на
удалении более двух метров от подвесного
мотора либо более, чем на метр ниже впуск-
ного штуцера подвесного мотора.
Поверните маховичок вентиляционно-1.
го клапана внутреннего и переносного
баков на 2 - 3 оборота против часовой
стрелки для обеспечения вентиляции
топливного бака.
Дождитесь выравнивания давления воз-
духа в топливном баке с давлением атмос-
ферного воздуха. При открытом клапане
воздух будет поступать в бак, компенси-
руя объем выработанного топлива.
Снимите пробку топливного бака и про-2.
верьте состояние пробки и уплотнения.
При наличии трещин и иных поврежде-
ний, а также протечках топлива пробка
топливного бака или уплотнение под-
лежат замене.
ПУСК ДВИГАТЕЛЯ

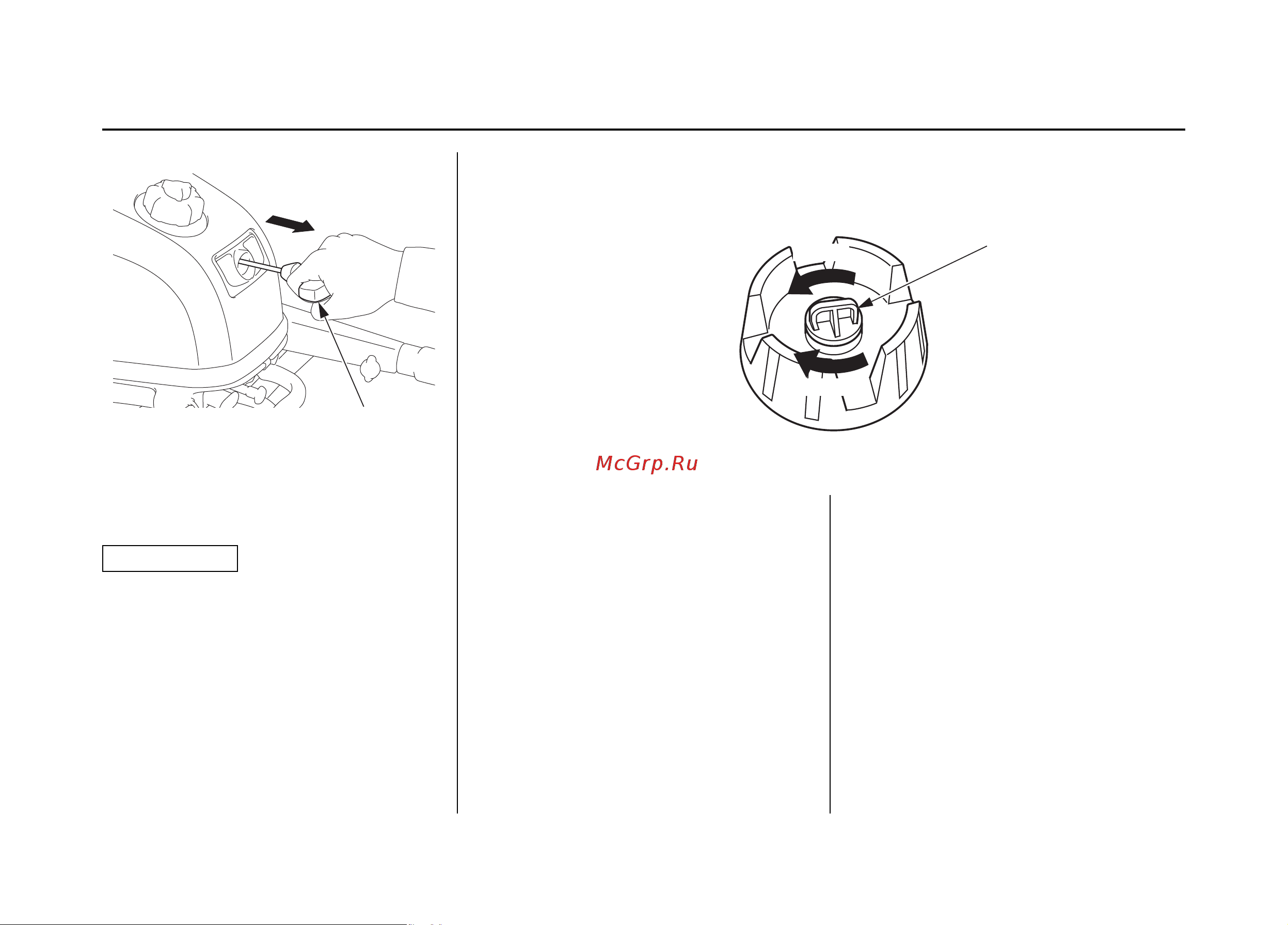

Направление рывка
РУКОЯТКА ПУСКОВОГО
ШНУРА
Топливный бак и вентиляционный клапан (дополнительное оборудование
для версий BF5D и BF6A) [При использовании переносного топливного бака]
ВЕНТИЛЯЦИОННЫЙ КЛАПАН
ПРОБКИ ТОПЛИВНОГО БАКА
