86

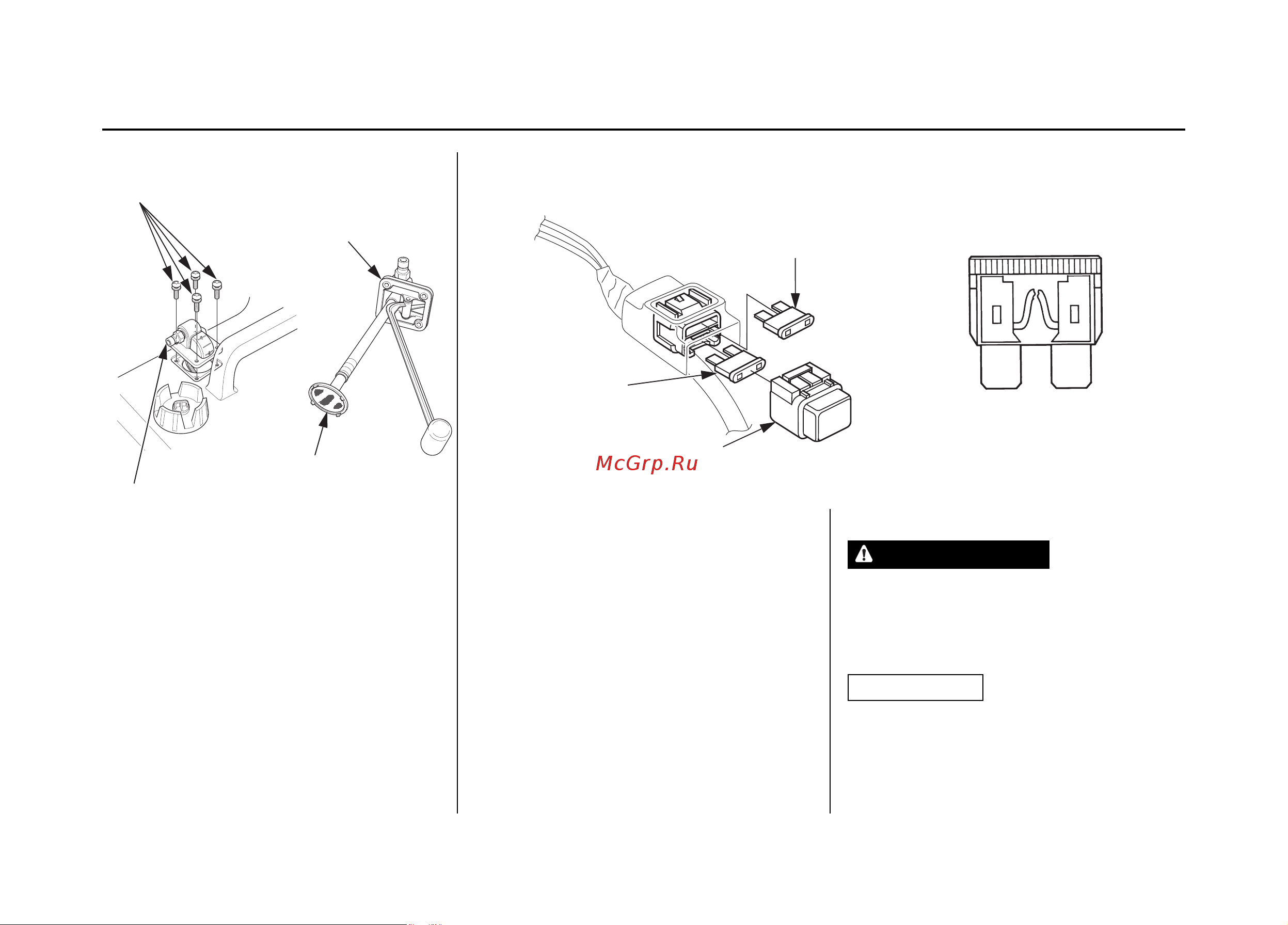

<Промывка фильтра топливного бака>
Снимите четыре 5-мм винта с помощью 1.
плоской отвертки, затем снимите соеди-
нительный штуцер топливного шланга и
топливный фильтр с топливного бака.
Промойте фильтр негорючим раствори-2.
телем. Проверьте состояние топливного
фильтра бака и уплотнения штуцера. При
необходимости замените поврежденные
компоненты.
Установите на место соединительный 3.
штуцер топливного шланга и топливный
фильтр. Надежно затяните четыре 5-мм
винта.
Если предохранитель перегорел, то во время
работы двигателя аккумуляторная батарея
не будет заряжаться генератором. Перед
заменой перегоревшего предохранителя
проверьте величину тока, потребляемого
дополнительным электрическим оборудова-
нием, и исправность этого оборудования и
электропроводки.
< Порядок замены предохранителя >
Остановите двигатель.1.
Снимите крышку с блока предохраните-2.
лей и выньте перегоревший предохрани-
тель из гнезда.
Вставьте запасной предохранитель в 3.
гнездо.
< Номинал предохранителя > 15 A
ПРЕДУПРЕЖДЕНИЕ
Запрещается использовать предохранители,
отличающиеся по номинальному току от
штатных предохранителей. В противном
случае возможно возгорание или серьезные
повреждения системы электрооборудования.
ПРИМЕЧАНИЕ
Если перегорел предохранитель, определите
причину неисправности и затем установите
на место перегоревшего запасной предо-
хранитель аналогичного номинала. Если
причина неисправности не устранена, новый
предохранитель может опять перегореть.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
5-мм ВИНТЫ
УПЛОТНЕНИЕ ШТУЦЕРА
ФИЛЬТР ТОПЛИВНОГО
БАКА
ПЛАВКИЙ
ПРЕДОХРАНИТЕЛЬ
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬ
КРЫШКА БЛОКА
ПРЕДОХРАНИТЕЛЕЙ
ПЕРЕГОРЕВШИЙ
ПРЕДОХРАНИТЕЛЬ
ШТУЦЕР ФИЛЬТРА ТОПЛИВНОГО БАКА
(Соединительный штуцер топливного шланга)
Замена предохранителя (если имеется)
Предохранитель закреплен на зарядном кабеле аккумуляторной батареи.
