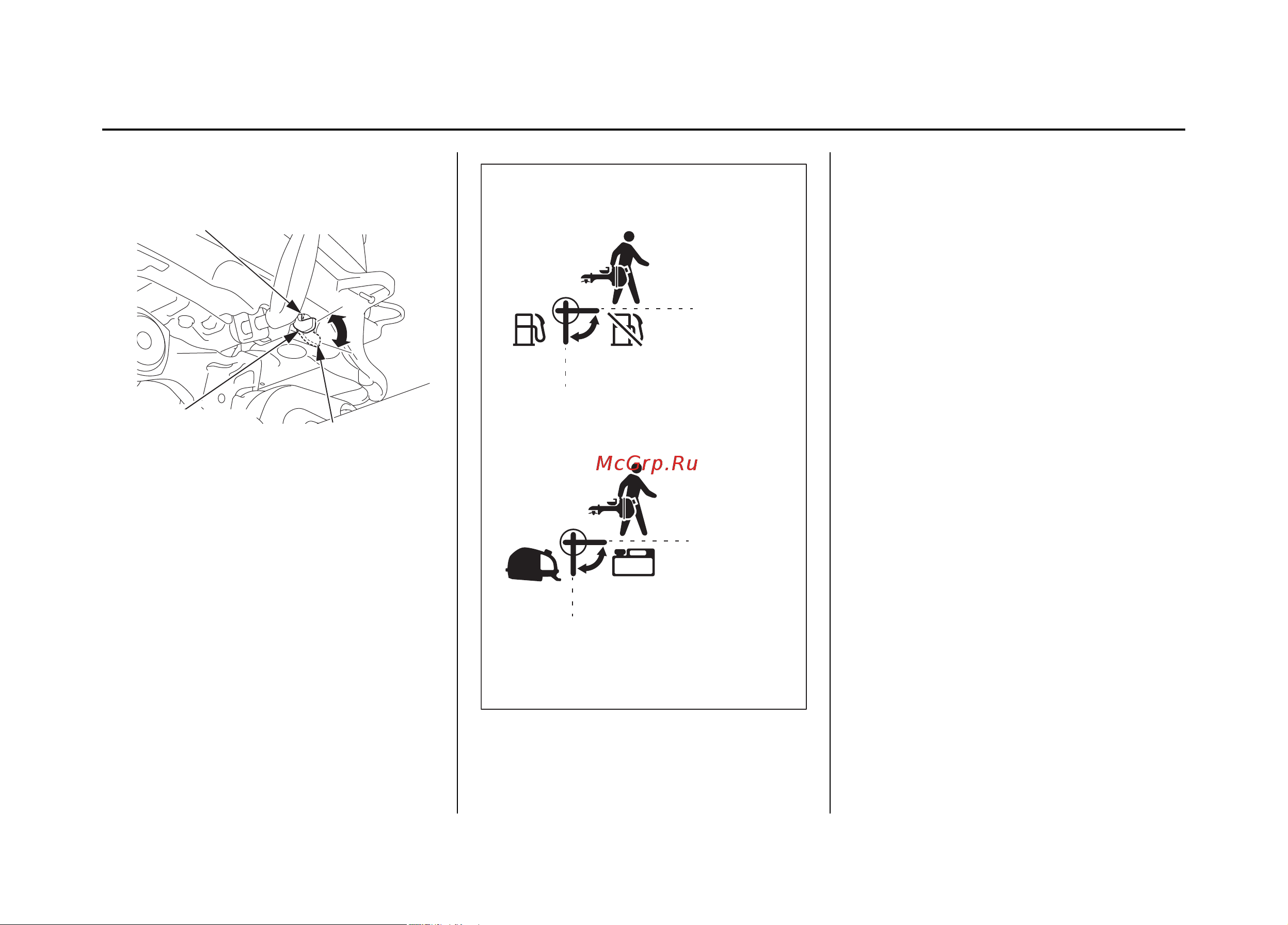

Рычаг топливного крана (BF4A)
Топливный кран открывает и закрывает
топливопровод, идущий от внутреннего
топливного бака к карбюратору.
Во время работы двигателя рычаг топлив-
ного крана должен находиться в положении
ON (открыт).
Если двигатель не используется, рычаг
топливного крана должен находиться в по-
ложении OFF (закрыт) во избежание пере-
полнения карбюратора и протечки топлива.
(BF5D и BF6A)
У топливного крана имеется положение ис-
пользования внутреннего бака и положение
использования переносного бака.
При использовании внутреннего бака кран
устанавливается в положение использования
внутреннего бака.
Если переносной бак не подсоединен, по-
дача топлива в положении использования
переносного бака будет перекрыта.
При использовании переносного бака кран
переводится до упора в положение исполь-
зования переносного бака.
ОРГАНЫ УПРАВЛЕНИЯ
ON (ОТКРЫТ) (BF4A) или
ПОЛОЖЕНИЕ ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО БАКА
РЫЧАГ
ТОПЛИВНОГО КРАНА
OFF (ЗАКРЫТ) (BF4A)
или ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ПЕРЕНОСНОГО БАКА
(BF5D и BF6A)
(BF4A)
OFF
(ЗАКРЫТО)
ON
(ОТКРЫТО)
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ПЕРЕНОСНОГО
БАКА
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО
БАКА
(BF5D и BF6A)
