63
Перед транспортировкой подвесного мото-
ра:
При использовании внутреннего топливного
бака установите рычаг топливного крана в
положение OFF (ЗАКРЫТО) (BF4A) или
положение использования переносного бака
(BF5D и BF6A) (см. стр. 15), затем закройте
вентиляционный клапан пробки заправоч-
ной горловины внутреннего топливного
бака, повернув маховичок до упора по
часовой стрелке (см. стр. 23). При исполь-
зовании переносного топливного бака за-
кройте вентиляционные клапаны заправоч-
ных горловин внутреннего и переносного
топливных баков, повернув маховички до
упора по часовой стрелке (см. стр. 22, 23), и
отсоедините топливный шланг от штуцера
на подвесном моторе, выполнив следующие
действия, затем установите пробку впускно-
го штуцера.
Убедитесь в надежности установки пробки
впускного топливного штуцера.
ПАМЯТКА:
Закройте вентиляционный клапан пробки
заправочной горловины внутреннего то-
пливного бака, повернув маховичок до упора
по часовой стрелке. Если предполагается
поставить подвесной мотор на хранение или
наклонять и транспортировать его.
ПРЕДУПРЕЖДЕНИЕ
Бензин является чрезвычайно легковоспламе-
няющимся веществом. Пары бензина взрывоо-
пасны. При взрыве паров бензина возможны
серьёзные травмы или гибель людей.
Не допускайте пролива бензина.•
Пролитое топливо и его пары огнеопасны. •
Прежде чем оставлять подвесной мотор
на хранение или транспортировать его,
вытрите пролитое топливо.
Места слива или хранения топлива должны
находиться на безопасном расстоянии
от источников огня и искр; не курите
поблизости.
ПРИМЕЧАНИЕ
Во избежание образования льда в водяном
насосе при минусовых температурах воздуха,
поднимите подвесной мотор из воды, снимите
скобу аварийного выключателя двигателя,
затем удалите воду из двигателя, провернув
маховик с помощью пускового шнура несколь-
ко раз.

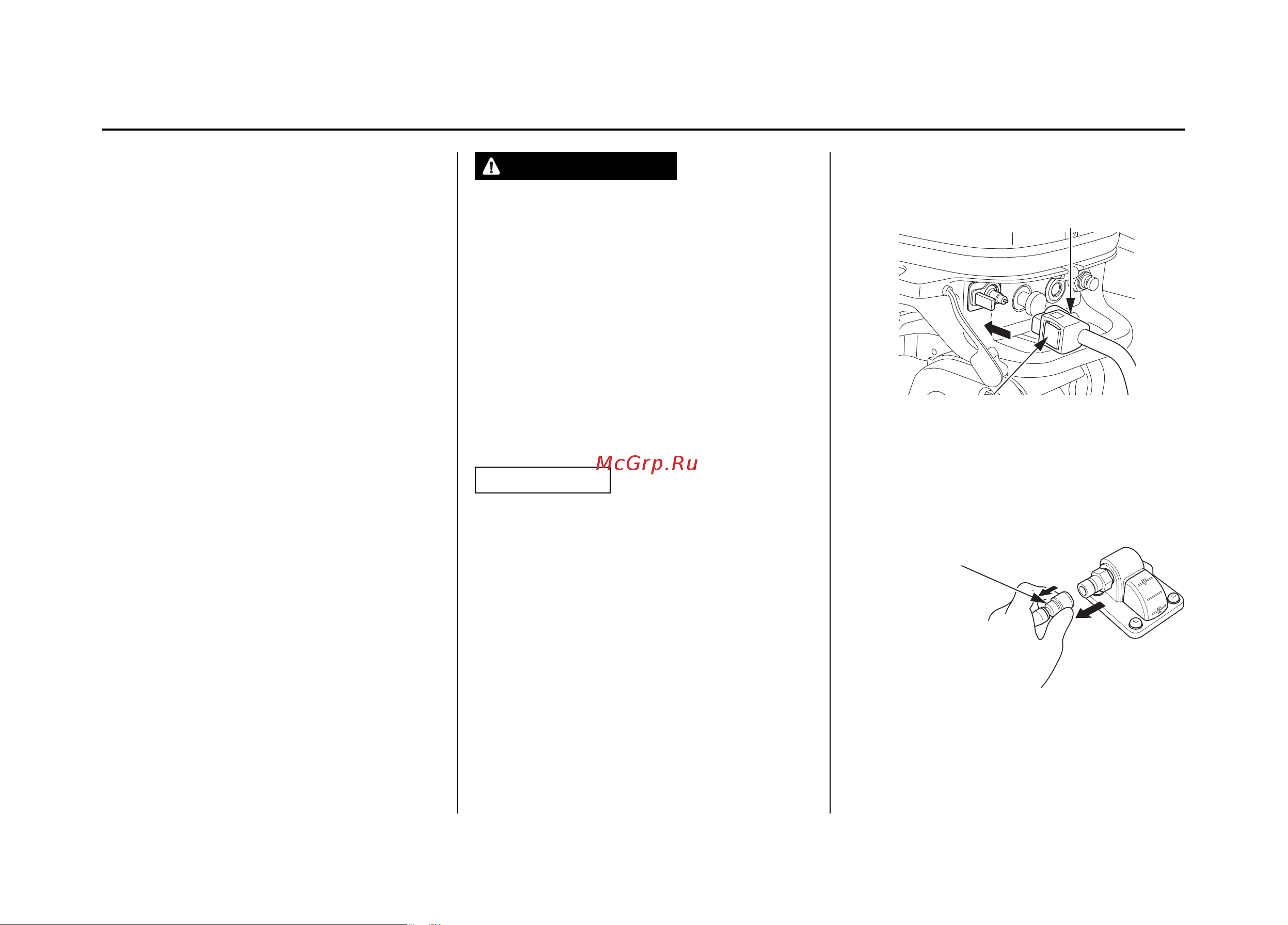

Снятие топливопровода (дополнительное
оборудование для версий BF5D и BF6A)
1. Нажимая на фиксирующий зажим
штуцера, потяните за штуцер топливного
шланга и отсоедините топливный шланг
от подвесного мотора, затем установите
пробку впускного штуцера.
2. Сдвиньте кожух штуцера топливопровода
и, потянув за штуцер, отсоедините
топливопровод от переносного
топливного бака.
10. ТРАНСПОРТИРОВКА
ЗАЖИМ
СОЕДИНИТЕЛЬНЫЙ ШТУЦЕР
ТОПЛИВНОГО ШЛАНГА
СОЕДИНИТЕЛЬНЫЙ ШТУЦЕР
ТОПЛИВНОГО ШЛАНГА
