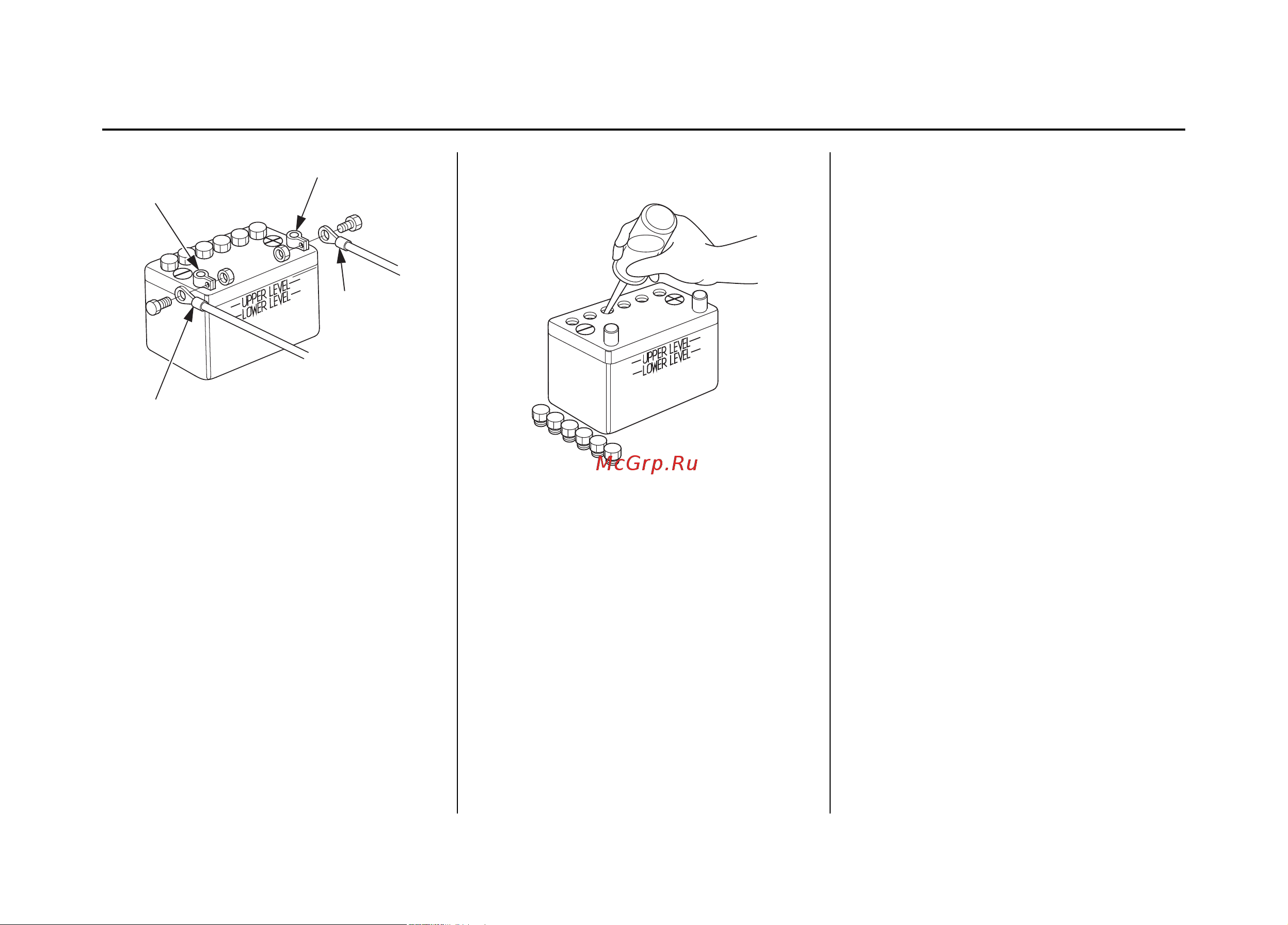

Отсоедините клемму от отрицательного 1.
полюсного вывода (-), затем от положи-
тельного полюсного вывода (+).
Снимите аккумуляторную батарею, 2.
очистите полюсные выводы и клеммы
проводов с помощью проволочной щетки
или наждачной бумаги.
Протрите аккумуляторную батарею
снаружи теплым раствором питьевой
соды, следя за тем, чтобы вода
или содовый раствор не попали в
аккумуляторы батареи. Тщательно
просушите аккумуляторную батарею.
Долейте в аккумуляторную батарею дис-3.
тиллированную воду и доведите уровень
электролита до верхней метки. Запреща-
ется превышать максимальный уровень
электролита.
Храните аккумуляторную батарею в 4.
горизонтальном положении в сухом,
прохладном и хорошо проветриваемом
помещении. Аккумуляторная батарея
не должна подвергаться воздействию
прямых солнечных лучей.
Ежемесячно проверяйте плотность 5.
электролита. При необходимости подза-
ряжайте аккумуляторную батарею. Это
увеличит срок службы батареи.
ХРАНЕНИЕ
(+) «ПОЛОЖИТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
(-) «ОТРИЦАТЕЛЬНЫЙ»
ПОЛЮСНЫЙ ВЫВОД
КРАСНЫЙ
ЗАЩИТНЫЙ
КОЖУХ
КЛЕММЫ
ЧЕРНЫЙ ЗАЩИТНЫЙ
КОЖУХ КЛЕММЫ
