82
Смазка
Протрите двигатель снаружи ветошью, смоченной в чистом масле.
Смажьте морской противокоррозионной смазкой следующие
элементы:
Периодичность смазки:
Первая смазка выполняется через 20 моточасов или через месяц
после приобретения подвесного мотора, в дальнейшем — через
каждые 100 моточасов или 6 месяцев.
ПАМЯТКА:
Смажьте антикоррозионным маслом те шарниры, куда не может
проникнуть консистентная смазка.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

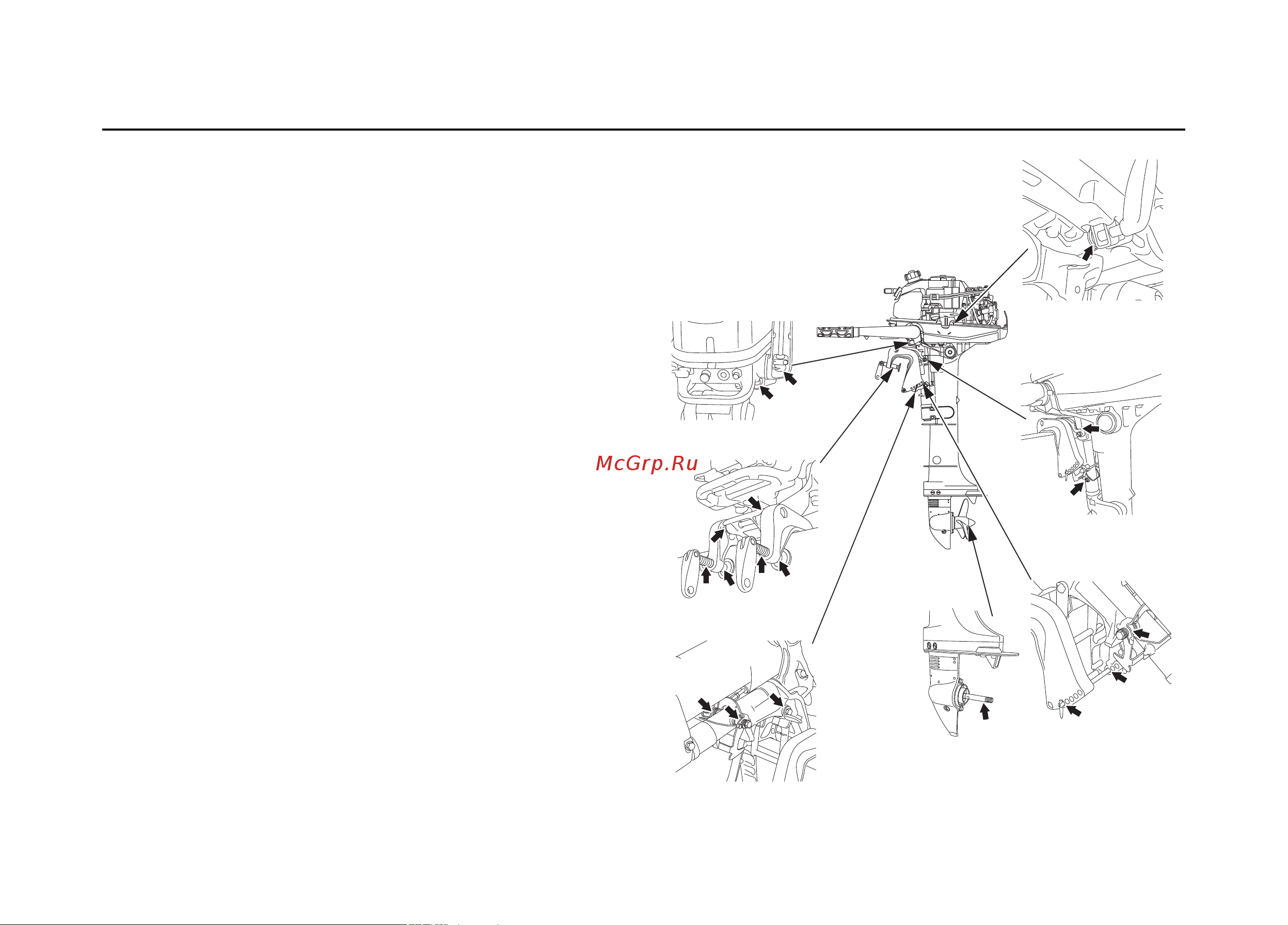

ШАРНИР РУКОЯТКИ
ФИКСИРУЮЩИЕ ВИНТЫ
РЫЧАГ МЕХАНИЗМА НАКЛОНА/
РЫЧАГ БЛОКИРОВКИ РЕВЕРСА
ГРЕБНОЙ ВАЛ
СОЕДИНЕНИЯ
МЕХАНИЗМ
НАКЛОНА
КОРПУС
ПОВОРОТНОГО
ШАРНИРА
ВАЛ
ПЕРЕКЛЮЧАТЕЛЯ
