78

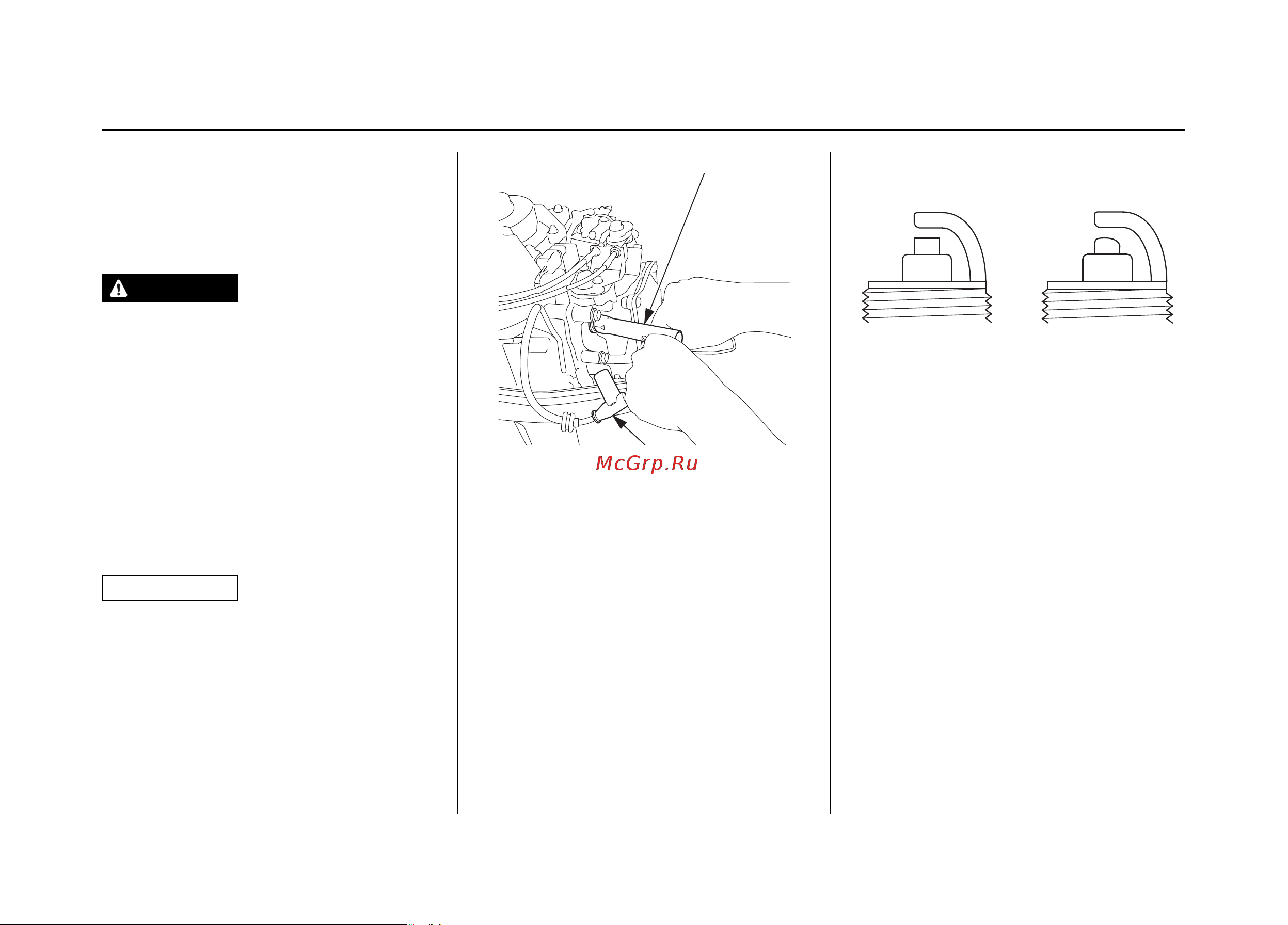

Техническое обслуживание свечи зажигания
Для обеспечения нормальной работы двига-
теля свеча зажигания не должна быть покры-
та отложениями, и между электродами свечи
должен быть установлен требуемый зазор.
ВНИМАНИЕ
При работе двигателя свеча зажигания нагре-
вается до высокой температуры и продолжает
оставаться горячей ещё некоторое время после
остановки двигателя.
Периодичность проверки и регулировки:
Через каждые 100 моточасов или 6 месяцев.
Периодичность замены:
Через каждые 200 моточасов или каждый
год.
Рекомендуемая свеча зажигания:
BKR6E-E (NGK)
ПРИМЕЧАНИЕ
Используйте только свечи зажигания рекомен-
дованного типа или полностью эквивалентные
им по характеристикам и качеству. Эксплуата-
ция двигателя со свечой зажигания с непод-
ходящим калильным числом может привести к
повреждению двигателя.
Снимите кожух двигателя (см. стр. 31).1.
Снимите наконечник свечи зажигания.2.
Для снятия свечи зажигания используйте 3.
свечной ключ и отвертку.
4. Осмотрите свечу зажигания.
(1) Если электроды свечи зажигания
покрыты следами коррозии или
нагара, очистите их с помощью
проволочной щетки.
(2) Если центральный электрод изношен,
замените свечу зажигания.
Существует несколько вариантов
износа свечи зажигания.
Если на уплотнительной шайбе
видны следы износа или на изоляторе
имеются трещины или сколы, свеча
зажигания подлежит замене.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
НАКОНЕЧНИК СВЕЧИ ЗАЖИГАНИЯ
Свеча, требующая замены
СВЕЧНОЙ КЛЮЧ
Новая свеча
