Honda BF5DHSHU [44/112] Пуск двигателя
![Honda BF 6 AH SHU [44/112] Пуск двигателя](/views2/1845260/page44/bg2c.png)

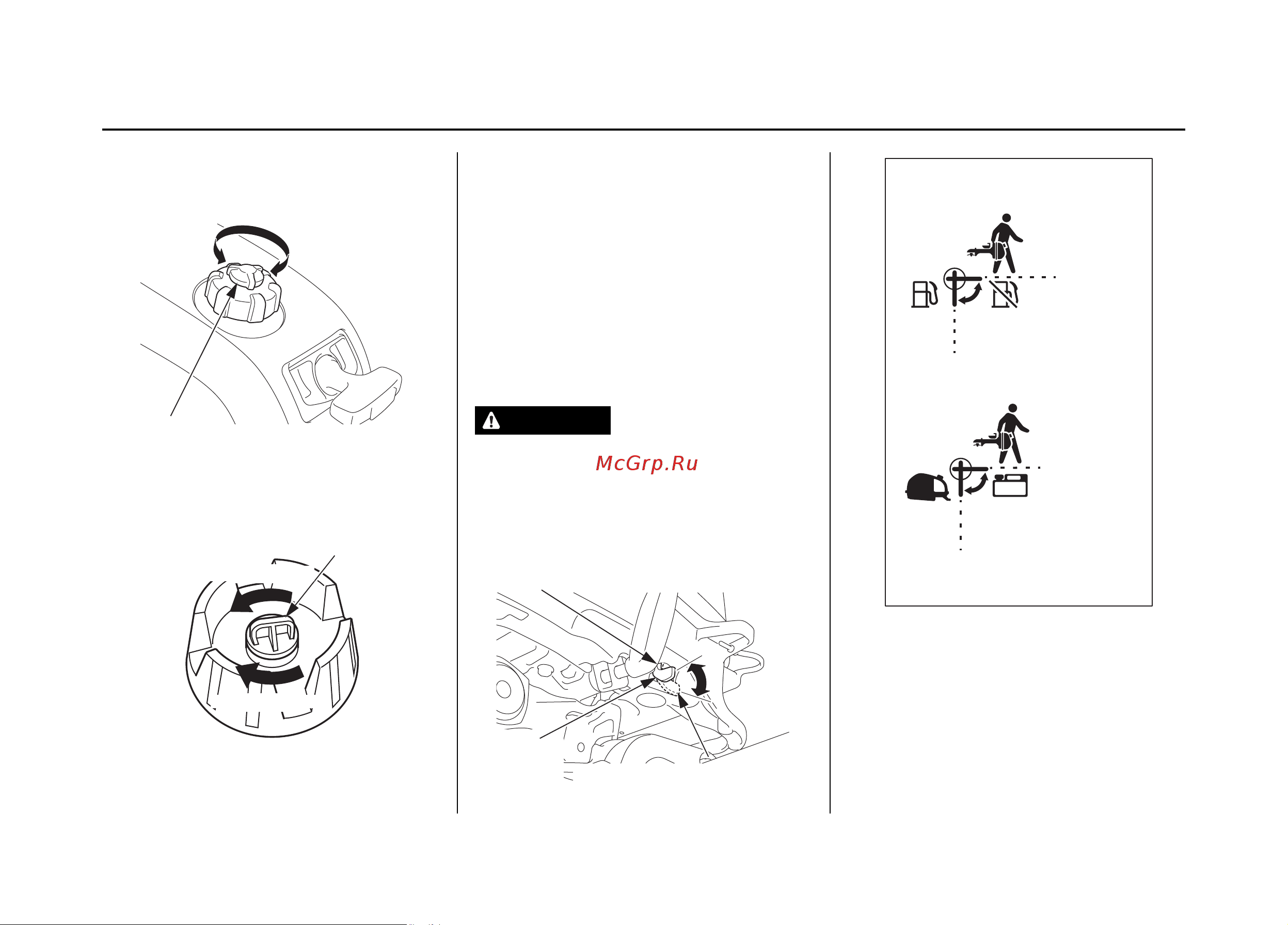

44
(Внутренний топливный бак)
1. (При использовании внутреннего
топливного бака)
Поверните маховичок вентиляционного
клапана пробки топливного бака на 2–3
оборота против часовой стрелки.
(При использовании переносного
топливного бака)
Откройте маховичок вентиляционного
клапана внутреннего и переносного
баков на 2 - 3 оборота против часовой
стрелки для обеспечения вентиляции
топливного бака.
ВНИМАНИЕ
При использовании переносного топливного
бака вентиляционный клапан пробки за-
правочной горловины внутреннего топливного
бака должен быть открыт.
2. (При использовании внутреннего
топливного бака)
Установите рычаг топливного крана в
положение ON (ОТКРЫТО) (BF4A) или
положение использования внутреннего
топливного бака (BF5D и BF6A).
(При использовании переносного
топливного бака)
Установите рычаг топливного крана в
положение использования переносного
топливного бака.
ПУСК ДВИГАТЕЛЯ
OPEN (ОТКРЫТО)
OPEN (ОТКРЫТО)
CLOSE (ЗАКРЫТО)
CLOSE (ЗАКРЫТО)
ВЕНТИЛЯЦИОННЫЙ
КЛАПАН ПРОБКИ
ТОПЛИВНОГО БАКА
ВЕНТИЛЯЦИОННЫЙ
КЛАПАН ПРОБКИ
ТОПЛИВНОГО БАКА
ON (ОТКРЫТ) (BF4A) или
ПОЛОЖЕНИЕ ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО БАКА
OFF (ЗАКРЫТ) (BF4A) или
ПОЛОЖЕНИЕ ИСПОЛЬЗОВАНИЯ
ПЕРЕНОСНОГО БАКА (BF5D и BF6A)
РЫЧАГ
ТОПЛИВ-
НОГО
КРАНА
(BF4A)
(BF5D и BF6A)
OFF
(ЗАКРЫТО)
ON (ОТКРЫТО)
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ПЕРЕНОСНОГО
БАКА
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО БАКА
