62
2. Для экстренной остановки двигателя
нажмите аварийный выключатель
двигателя.
ПАМЯТКА:
После движения с полностью открытой
дроссельной заслонкой и перед остановкой
двигателя необходимо охладить его. Для
охлаждения двигателя дайте ему поработать
на холостых оборотах в течение нескольких
минут.
ПАМЯТКА:
Если при нажимании аварийного выключа-
теля двигатель не останавливается, потяните
за аварийный линь. Если двигатель продол-
жает работать, вытяните рукоятку воздуш-
ной заслонки для остановки двигателя.
Снимите линь аварийного выключате-1.
ля двигателя и положите его на место
хранения.
При использовании внутреннего топлив-2.
ного бака установите рычаг топливного
крана в положение OFF (ЗАКРЫТО)
(BF4A) или положение использования
переносного бака (BF5D и BF6A) (см.
стр. 15), затем закройте вентиляционный
клапан пробки заправочной горловины
внутреннего топливного бака, повернув
маховичок до упора по часовой стрелке
(см. стр. 23). Если предполагается по-
ставить подвесной мотор на хранение или
наклонять и транспортировать его.
При использовании переносного
топливного бака закройте
вентиляционные клапаны заправочных
горловин внутреннего и переносного
топливных баков, повернув маховички
до упора по часовой стрелке (см. стр. 22,
23), и отсоедините топливный шланг
от штуцера на подвесном моторе, затем
установите пробку впускного штуцера, в
случаях, если подвесной мотор подлежит
хранению, транспортировке или наклону.

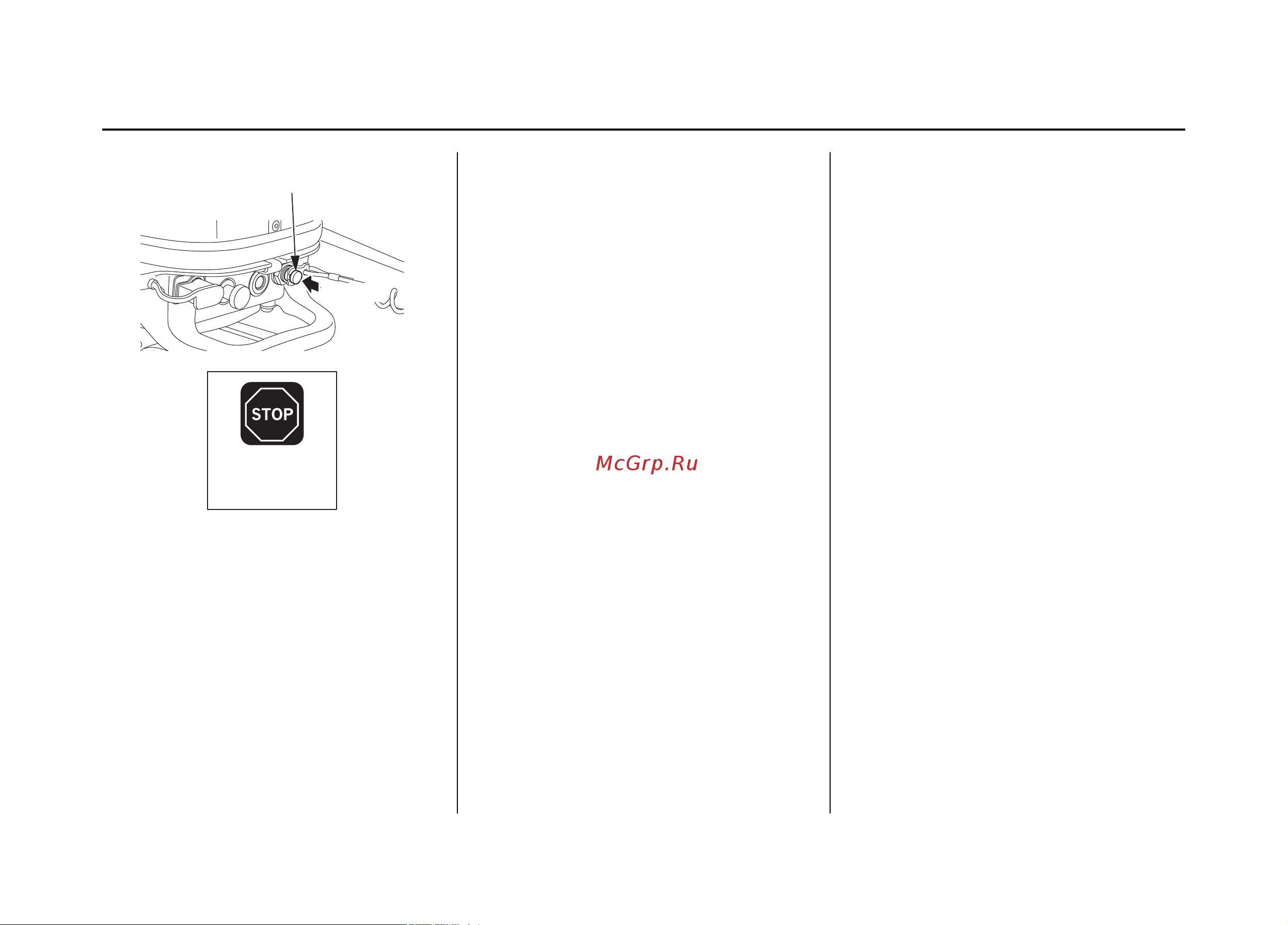

ОСТАНОВКА ДВИГАТЕЛЯ
АВАРИЙНЫЙ
ВЫКЛЮЧАТЕЛЬ ДВИГАТЕЛЯ
НАЖАТЬ
ОСТАНОВКА
