19
ПРЕДУПРЕЖДЕНИЕ
!
Если аварийный линь должным образом не
зафиксирован, то при падении судоводителя
за борт и потере управления, судно полностью
выйдет из-под контроля.
Для обеспечения безопасности судоводителя
и пассажиров необходимо всегда вставлять
скобу аварийного линя в кнопку аварийно-
го выключателя двигателя. Другой конец
аварийного линя должен быть надежно за-
креплен на запястье судоводителя.
ПАМЯТКА:
Если скоба аварийного линя не вставлена
в аварийный выключатель двигателя, пуск
двигателя будет невозможен.
Запасная скоба аварийного выключателя
двигателя находится в сумке с инструмен-
том. Используйте запасную скобу аварий-
ного выключателя двигателя для пуска
двигателя при отсутствии аварийного линя
со скобой, например, при падении судово-
дителя за борт.
Индикатор давления моторного масла
При низком уровне моторного масла или
неисправности системы смазки двигателя
индикатор нормального давления выклю-
чается, и система защиты двигателя плавно
снижает обороты двигателя.

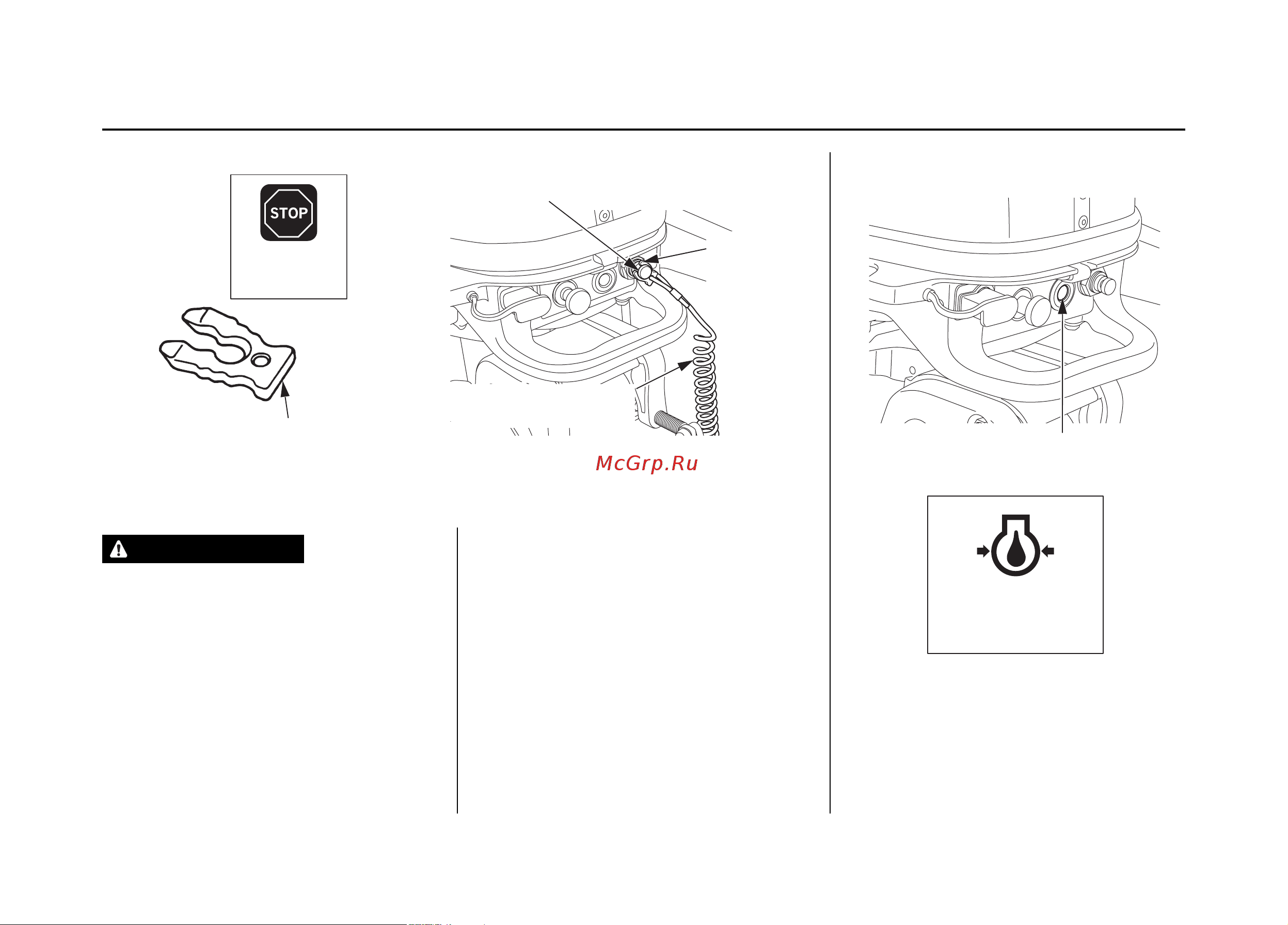

ОРГАНЫ УПРАВЛЕНИЯ
ЗАПАСНАЯ СКОБА
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ ДВИГАТЕЛЯ
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
ДВИГАТЕЛЯ
ЛИНЬ АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
СКОБА
АВАРИЙНОГО
ВЫКЛЮЧАТЕЛЯ
ДВИГАТЕЛЯ
ОСТАНОВКА
ИНДИКАТОР ДАВЛЕНИЯ
МОТОРНОГО МАСЛА
ИНДИКАТОР ДАВЛЕНИЯ
МОТОРНОГО МАСЛА
