20
Рычаг механизма подъема из воды
Используйте рычаг механизма для времен-
ного подъема подвесного мотора из воды,
когда судно движется по мелководному
участку, подходит к причалу или устанавли-
вается на якорь на мелководье.
При поднятом рычаге подвесной мотор мож-
но поднять из воды. При опускании рычага
подвесной мотор фиксируется.
ПРЕДУПРЕЖДЕНИЕ
Перед началом движения убедитесь в том, что
рычаг механизма подъема из воды опущен и
подвесной мотор зафиксирован. В противном
случае подвесной мотор может подняться из
воды на заднем ходу судна и травмировать
пассажира (пассажиров).
Анод противокоррозионной защиты
Металл, из которого изготовлен анод, раз-
рушается под действием коррозии, одновре-
менно защищая от коррозионных поврежде-
ний подвесной мотор.
ПРИМЕЧАНИЕ
Запрещается окрашивать перо анода противо-
коррозионной защиты. Слой краски снизит
эффективность работы анода противокорро-
зионной защиты, что приведет к окислению
и коррозионным повреждениям деталей под-
весного мотора.
Контрольное отверстие системы
охлаждения
Контрольное отверстие служит для контроля
нормальной циркуляции воды в системе
охлаждения двигателя.
После пуска двигателя проверьте циркуля-
цию воды в системе охлаждения при помо-
щи контрольного отверстия.

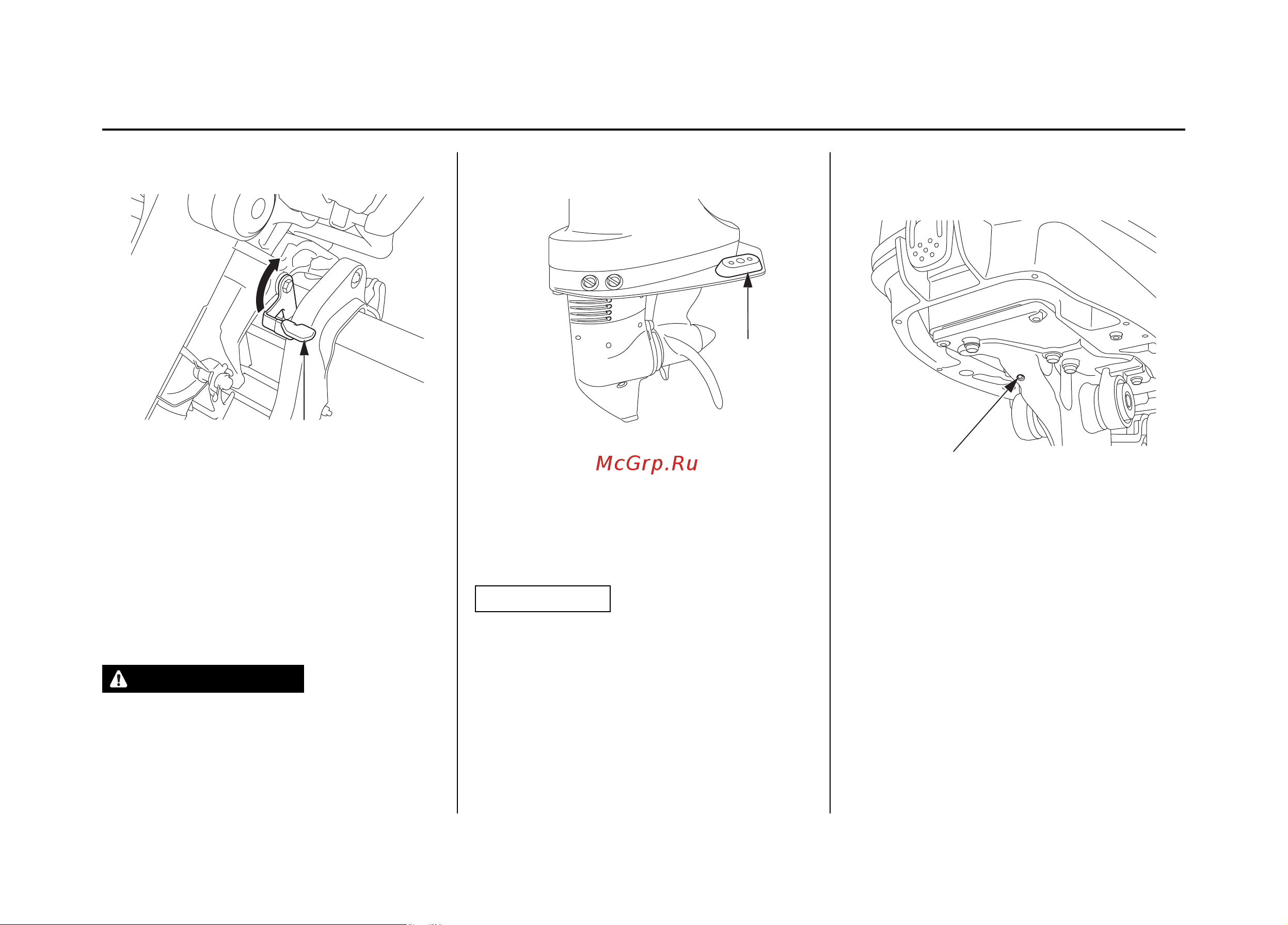

ОРГАНЫ УПРАВЛЕНИЯ
РЫЧАГ МЕХАНИЗМА ПОДЪЕМА ИЗ ВОДЫ
КОНТРОЛЬНОЕ ОТВЕРСТИЕ
СИСТЕМЫ ОХЛАЖДЕНИЯ
АНОД
ПРОТИВО-
КОРРОЗИ-
ОННОЙ
ЗАЩИТЫ
