Honda BF5DHSHU [37/112] Контрольный осмотр перед пуском
![Honda BF 6 AH SHU [37/112] Контрольный осмотр перед пуском](/views2/1845260/page37/bg25.png)
37

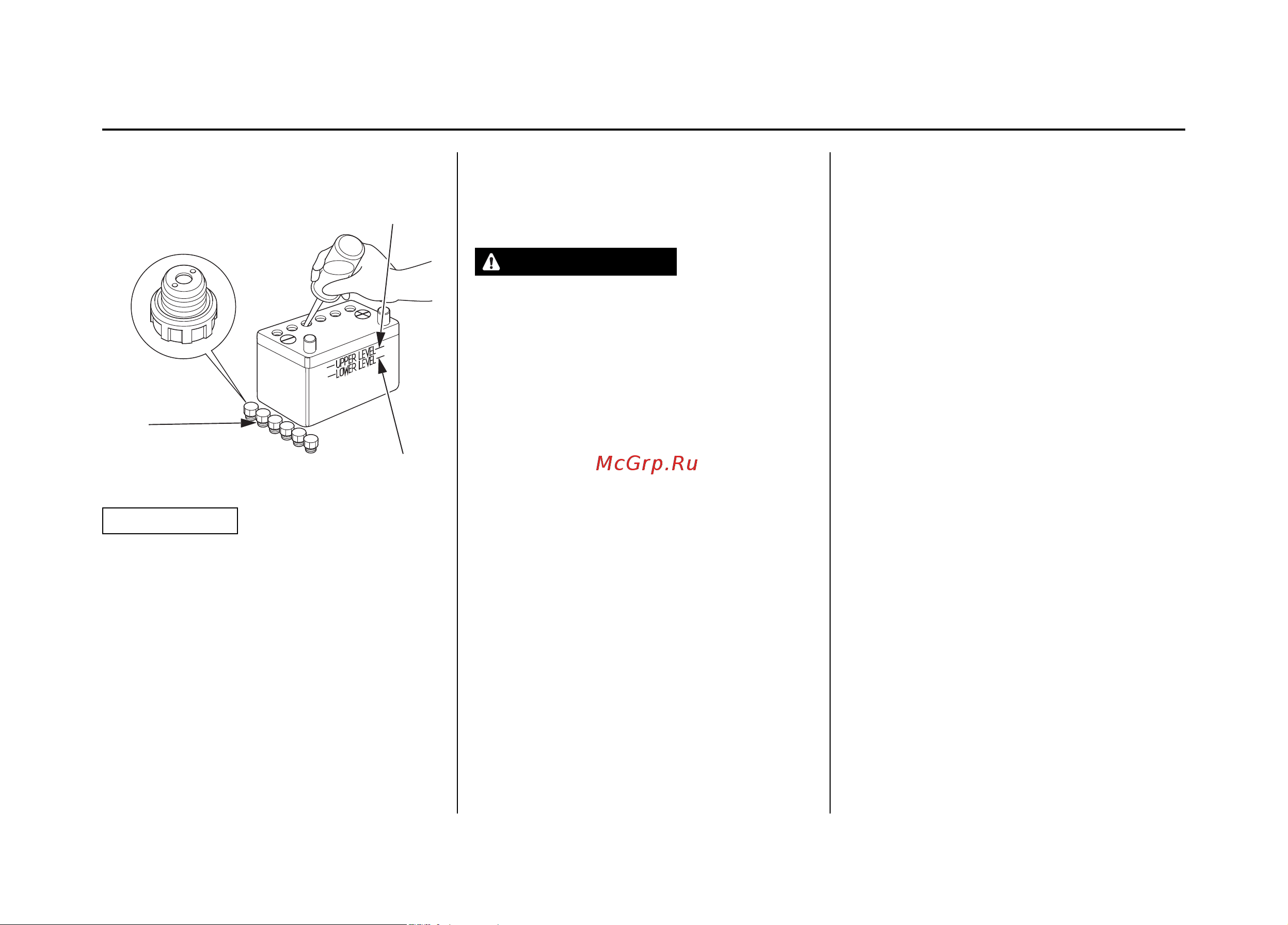

Уровень электролита аккумуляторной
батареи
ПРИМЕЧАНИЕ
Правила обращения с различными акку-
муляторными батареями могут отличаться,
поэтому приведенные ниже инструкции могут
не соответствовать батарее, установленной на
судне. Изучите руководство по эксплуатации,
которое приложено к аккумуляторной батарее.
Проверьте уровень электролита: он должен
находиться между метками максимального и
минимального уровня. Вентиляционные от-
верстия в пробках аккумуляторов не должны
быть засорены.
Если уровень электролита находится около
или ниже метки минимального уровня,
долейте дистиллированную воду и доведите
уровень электролита до метки максимально-
го уровня.
ПРЕДУПРЕЖДЕНИЕ
Аккумуляторные батареи выделяют взрывоо-
пасные газы: Взрыв аккумуляторной батареи
может привести к серьезным травмам или
потере зрения. Обеспечивайте достаточную
вентиляцию при зарядке аккумуляторных
батарей.
ХИМИЧЕСКАЯ ОПАСНОСТЬ: •
В аккумуляторной батарее содержится
электролит, который является раствором
серной кислоты. Попадание серной
кислоты в глаза или на кожные покровы
(даже через одежду) может привести к
тяжелым химическим ожогам. Используйте
маску для лица и защитную одежду.
Выполняйте работы на безопасном
•
расстоянии от источников огня и искр; не
курите поблизости.
ПЕРВАЯ ПОМОЩЬ: Если электролит
попал в глаза, тщательно промойте их
теплой водой в течение не менее 15 минут
и немедленно обратитесь за медицинской
помощью.
ЯД: Электролит ядовит.
•
ПЕРВАЯ ПОМОЩЬ:
— При попадании на тело: Тщательно
промойте пораженное место водой.
— При попадании в пищеварительный
тракт: Выпейте большое количество
воды или молока. Затем выпейте
молочко магнезии или растительное
масло, и немедленно обратитесь за
медицинской помощью.
ХРАНИТЕ ЭЛЕКТРОЛИТ В МЕСТАХ,
•
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
МАКСИМАЛЬНЫЙ
УРОВЕНЬ
МИНИМАЛЬНЫЙ
УРОВЕНЬ
ПРОБКА
АКБ
