Honda BF5DHSHU [45/112] Пуск двигателя
![Honda BF 6 AH SHU [45/112] Пуск двигателя](/views2/1845260/page45/bg2d.png)

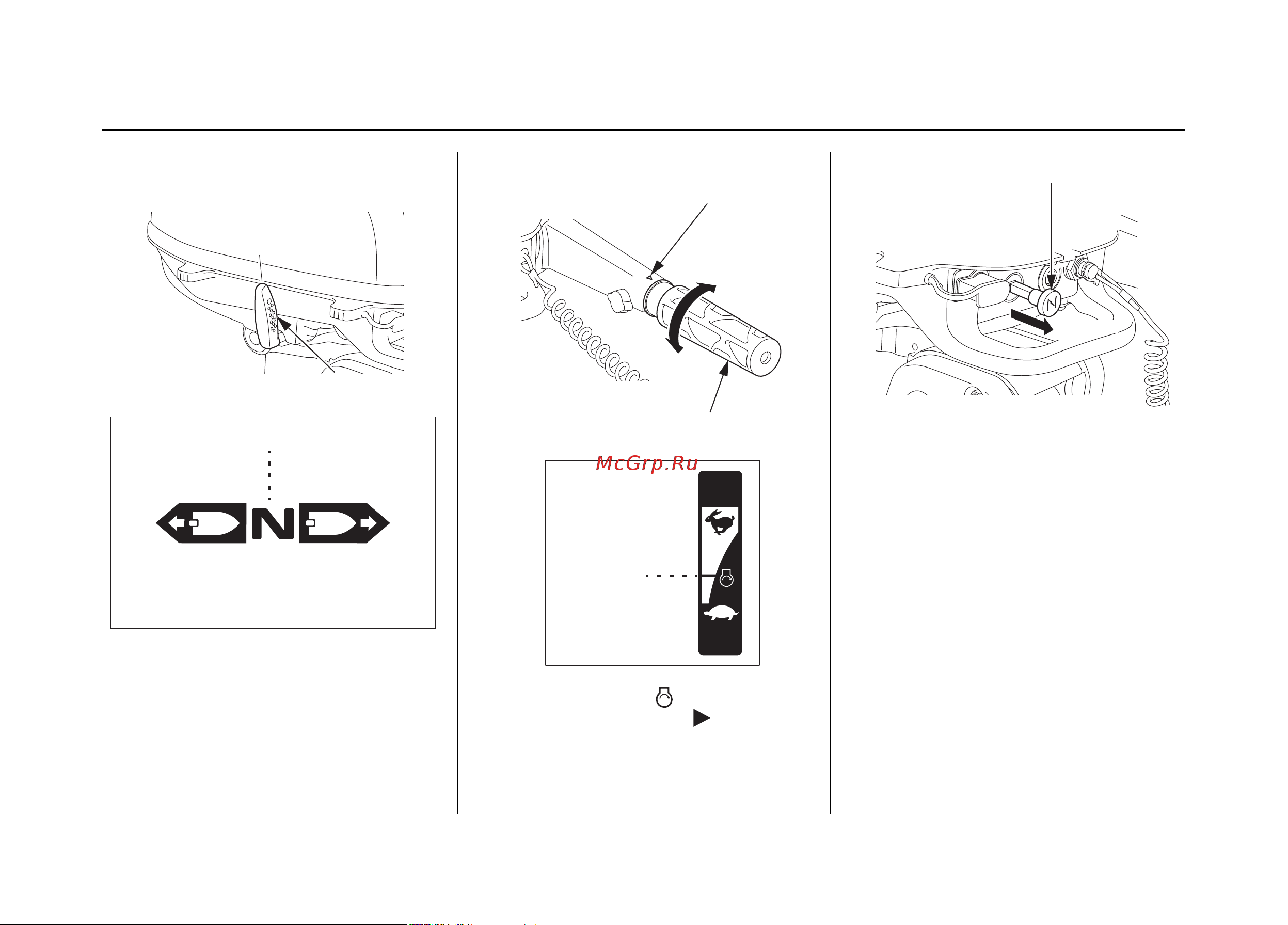

45
5. На холодном двигателе или при низкой
температуре воздуха вытяните рукоятку
воздушной заслонки в положение ON
(ВКЛ).
(При этом топливовоздушная смесь,
поступающая в двигатель, будет
обогащенной.)
4. Совместите символ « » на рукоятке
дросселя с маркировкой « »,
расположенной на румпеле.
3. Переведите рычаг в положение
нейтральной передачи. Осуществить
пуск невозможно, пока рычаг реверса не
переведен в НЕЙТРАЛЬНОЕ положение.
ПУСК ДВИГАТЕЛЯ
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
МЕТКА
РУКОЯТКА ДРОССЕЛЯ
START (ПУСК)
РУКОЯТКА ВОЗДУШНОЙ
ЗАСЛОНКИ
ON (ВКЛ)
