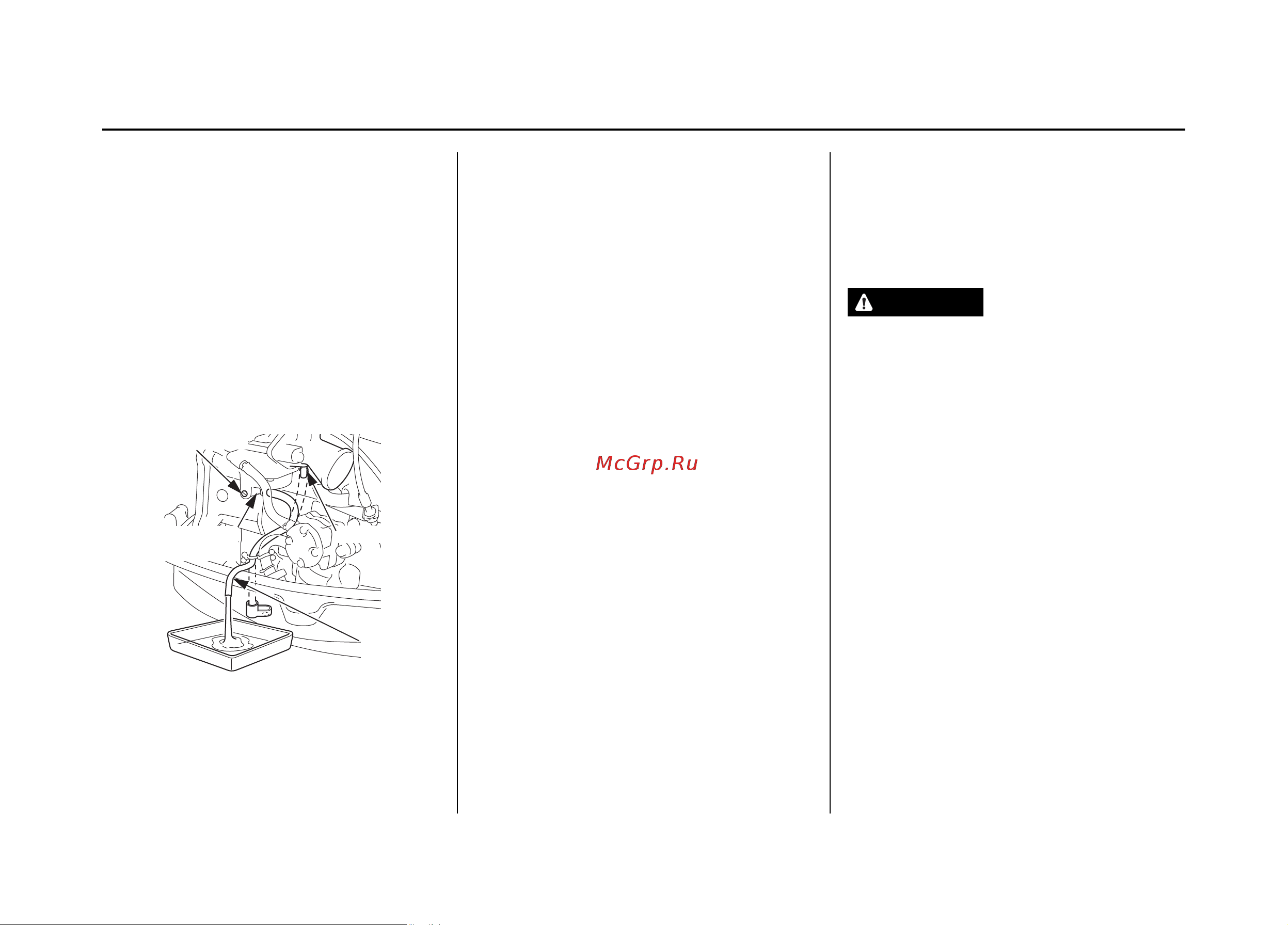

Honda BF5DHSHU [91/112] Хранение
![Honda BF5DHSHU [91/112] Хранение](/views2/1845260/page91/bg5b.png)
91
3. Установите рычаг топливного крана в
положение ON (ОТКРЫТО) (BF4A) или
положение использования внутреннего
топливного бака (BF5D и BF6A), затем
поверните маховичок вентиляционного
клапана внутреннего топливного бака
против часовой стрелки (см. стр. 23).
4. Снимите кожух двигателя (см. стр. 31).
5. Отсоедините сливную трубку от
воздуховода, затем подсоедините ее к
сливному отверстию карбюратора, как
показано.
6. Ослабьте сливную пробку карбюратора и
слейте бензин в подходящую емкость.
7. После полного слива бензина плотно
затяните сливные пробки. Необходимо
слить топливо полностью, поскольку
бензин с течением времени теряет свои
свойства и загрязняется.
8. Подсоедините сливную трубку
к воздуховоду.
9. Поверните маховичок вентиляционного
клапана пробки заправочной горловины
внутреннего топливного бака до упора по
часовой стрелке (см. стр. 23).
Установите рычаг топливного крана в
положение OFF (ЗАКРЫТО) (BF4A) или
положение использования переносного
бака (BF5D и BF6A).
10. Установите кожух двигателя (см. стр. 31).
(При использовании внутреннего
топливного бака)
Если двигатель запускается после слива
топлива, заполните карбюратор топливом,
используя ручной топливоподкачивающий
насос (см. стр. 39).
ПАМЯТКА:
Перед длительным хранением подвесного
мотора рекомендуется полностью вырабо-
тать топливо из карбюратора. Для этого на
работающем двигателе (при оборотах от
2000 об/мин до 3000 об/мин) отсоедините
топливный шланг от штуцера и подождите,
пока двигатель остановится.
Хранение подвесного мотора
1. Поднимите подвесной мотор, снимите
кожух двигателя и пробку, потяните
несколько раз за шнур ручного стартера,
затем полностью слейте воду из системы
охлаждения.
ВНИМАНИЕ
Перед тем как уложить мотор набок, •
нужно полностью слить воду из системы
охлаждения, иначе вода может попасть
в цилиндры через выпускные каналы.
Поэтому перед тем как уложить мотор
набок, нужно полностью слить воду из
системы охлаждения.
При использовании ручного стартера •
старайтесь не касаться провода свечи
зажигания.
ХРАНЕНИЕ
СЛИВНАЯ ПРОБКА
КАРБЮРАТОРА
СЛИВНОЕ ОТВЕРСТИЕ
КАРБЮРАТОРА
СЛИВНАЯ
ТРУБКА
ВОЗДУХОВОД
