39
4. Переведите рычаг в положение
нейтральной передачи. Осуществить
пуск невозможно, пока рычаг реверса не
переведен в НЕЙТРАЛЬНОЕ положение.
3. Установите рычаг топливного крана в
положение ON (ОТКРЫТО) (BF4A) или
положение использования внутреннего
топливного бака (BF5D и BF6A).
Предпусковая подкачка топлива
в карбюратор (при использовании
переносного бака)
При первичном пуске двигателя после покуп-
ки подвесного мотора или пуске двигателя
после слива из него топлива для заполнения
карбюратора топливом потяните за пусковой
шнур десять раз, не вставляя скобу линя ава-
рийного выключателя двигателя под кнопку.
ПАМЯТКА:
Если топливный бак заправлен не полно-
стью, подача топлива в карбюратор может
быть недостаточной.
Заправьте внутренний бак топливом до 1.
метки максимального уровня.

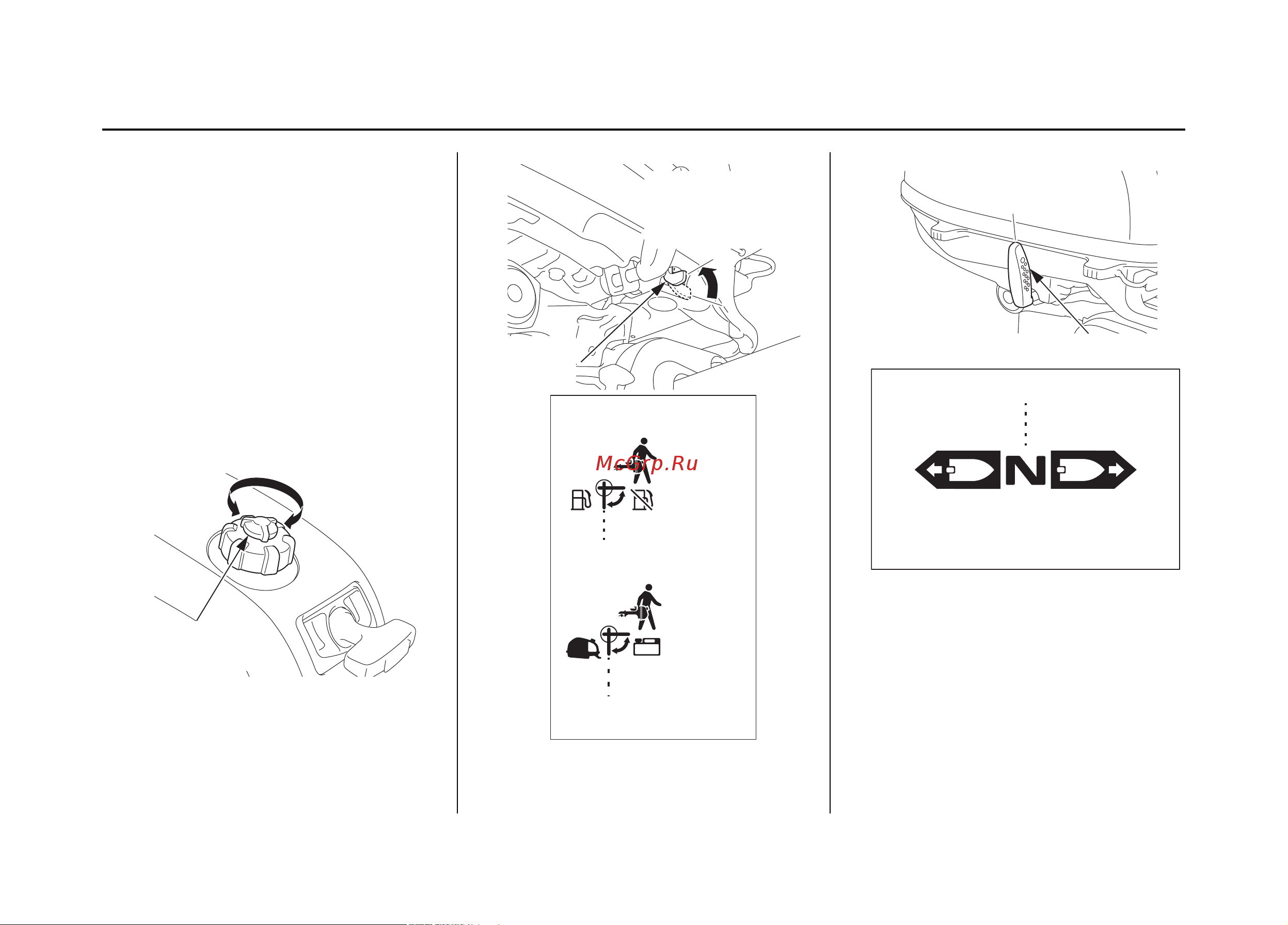

Поверните маховичок вентиляционного 2.
клапана пробки внутреннего топливно-
го бака на 2–3 оборота против часовой
стрелки.
7. ПУСК ДВИГАТЕЛЯ
CLOSE (ЗАКРЫТО)
OPEN (ОТКРЫТО)
ВЕНТИЛЯЦИОННЫЙ
КЛАПАН ПРОБКИ
ТОПЛИВНОГО БАКА
ON (ОТКРЫТО) (BF4A)
или ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО БАКА
(BF5D и BF6A)
РЫЧАГ
ТОПЛИВНОГО
КРАНА
(BF4A)
(BF5D и BF6A)
ON (ОТКРЫТО)
ПОЛОЖЕНИЕ
ИСПОЛЬЗОВАНИЯ
ВНУТРЕННЕГО БАКА
НЕЙТРАЛЬ
НЕЙТРАЛЬ
РЫЧАГ РЕВЕРСА
