87
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
Шпонка используется для защиты гребного
винта и механизма привода от повреждений
в случае столкновения гребного винта с пре-
пятствием.
Если гребной винт получил повреждения от
удара о каменистое дно или другое препят-
ствие, замените гребной винт.
ПРЕДУПРЕЖДЕНИЕ
Перед началом замены, во избежание •
случайного пуска двигателя, снимите скобу
с аварийного выключателя двигателя.
Лопасти гребного винта являются •
тонкими криволинейными пластинами с
острыми краями. Для защиты рук от травм
надевайте перчатки из плотного и прочного
материала.
Замена
Снимите предохранительный шплинт, 1.
обтекатель ступицы и гребной винт.
Извлеките срезанную шпонку и замените 2.
её новой.
Установите гребной винт или замените 3.
его новым, если винт был поврежден. За-
тем надежно установите палец обтекателя
ступицы гребного винта.
Установите новый шплинт и загните его 4.
концы так, как показано на иллюстрации.
ПАМЯТКА:
При замене предохранительного шплинта и
шпонки используйте оригинальные детали
производства компании Honda.

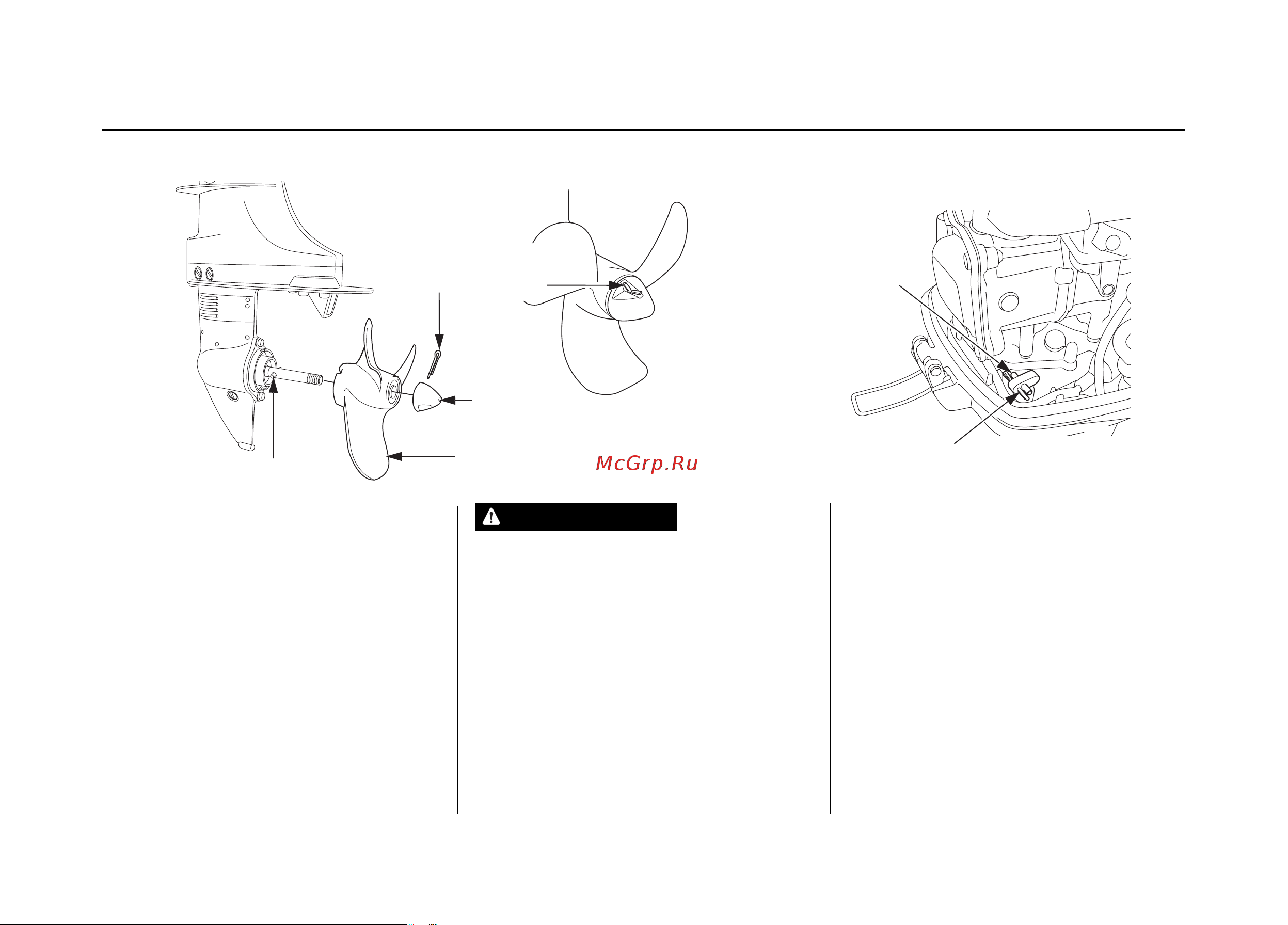

Замена гребного винта и шпонки
ОБТЕКАТЕЛЬ СТУПИЦЫ ГРЕБНОГО ВИНТА
ГРЕБНОЙ ВИНТ
ШПОНКА
ЗАПАСНАЯ ШПОНКА
ЗАПАСНОЙ ПРЕДОХРАНИТЕЛЬНЫЙ
ШТИФТ
ПРЕДОХРАНИТЕЛЬНЫЙ
ШПЛИНТ
