Руководство пользователя для серии ES-2108
Глава 13 Контроль широковещательных штормов 109
ГЛАВА 13
Контроль
широковещательных штормов
В этой главе описывается функция контроля широковещательных штормов и порядок ее
настройки.
13.1 Настройка функции контроля широковещательных
штормов
Функция контроля широковещательных штормов ограничивает количество
широковещательных кадров, которые могут храниться в буферной памяти коммутатора
или отправляться с него. Широковещательные кадры, поступающие после заполнения
буфера, отбрасываются. Включение этой функции позволяет снизить объем
широковещательного трафика, поступающего в сеть.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application, Broadcast Storm Control.

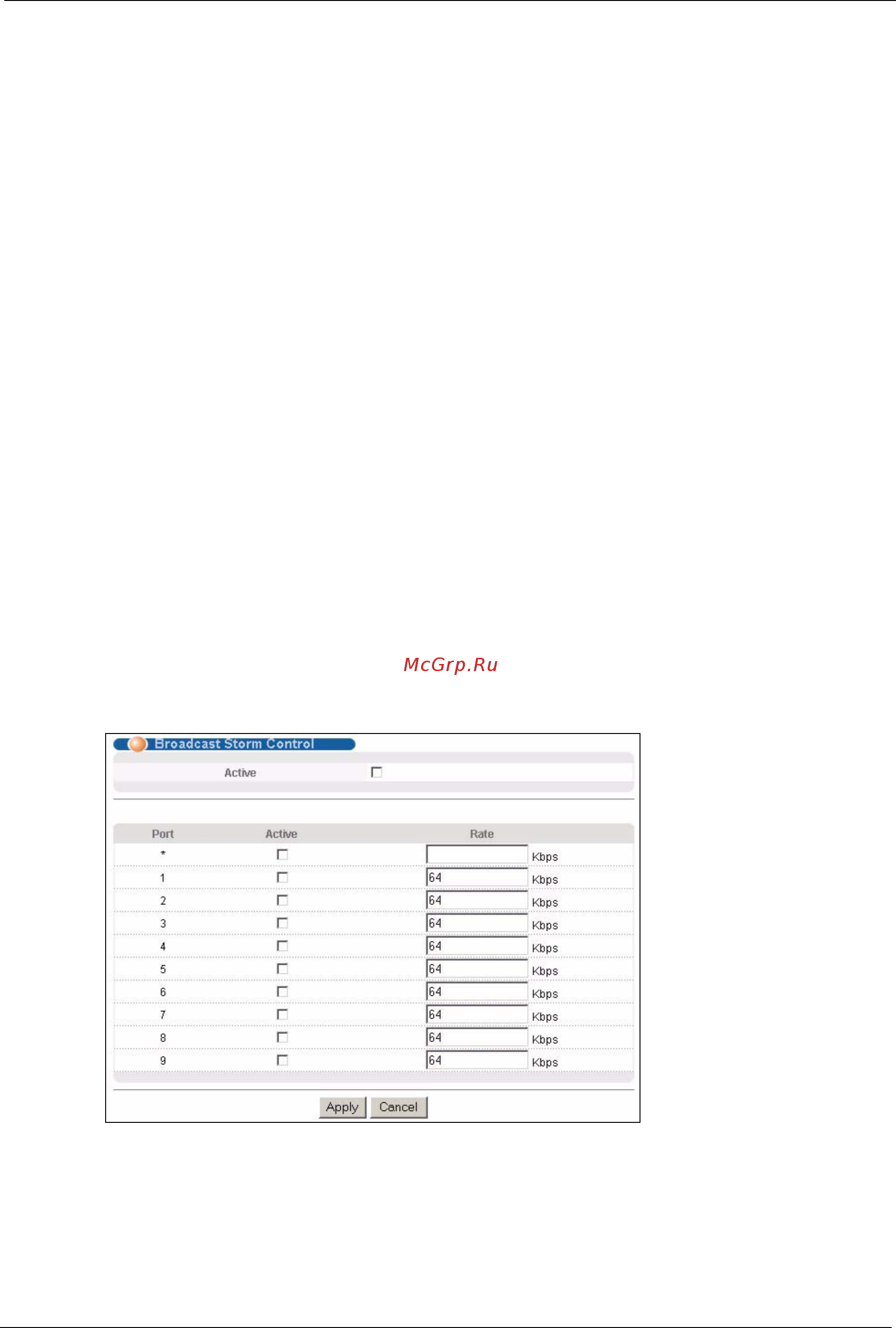

Рисунок 50 Экран Broadcast Storm Control
