Руководство пользователя для серии ES-2108
Глава 7 Основные настройки 77
7.6 Настройки протокола IP
Экран IP Setup используется для настройки шлюза по умолчанию, сервера DNS по
умолчанию и назначения коммутатору IP-адреса.
7.6.1 IP-адреса управления
Для управления через сеть коммутатору должен быть назначен IP-адрес. По умолчанию
используется IP-адрес 192.168.1.1. Маска подсети определяет, какую часть в IP-адресе
занимает номер сети. По умолчанию используется маска 255.255.255.0.
Можно настроить до 64 IP-адресов, которые будут использоваться для управления
коммутатором через порты, принадлежащие к заранее определенным виртуальным
локальным сетям VLAN.
Примечание:Сначала нужно настроить виртуальные
локальные сети VLAN.

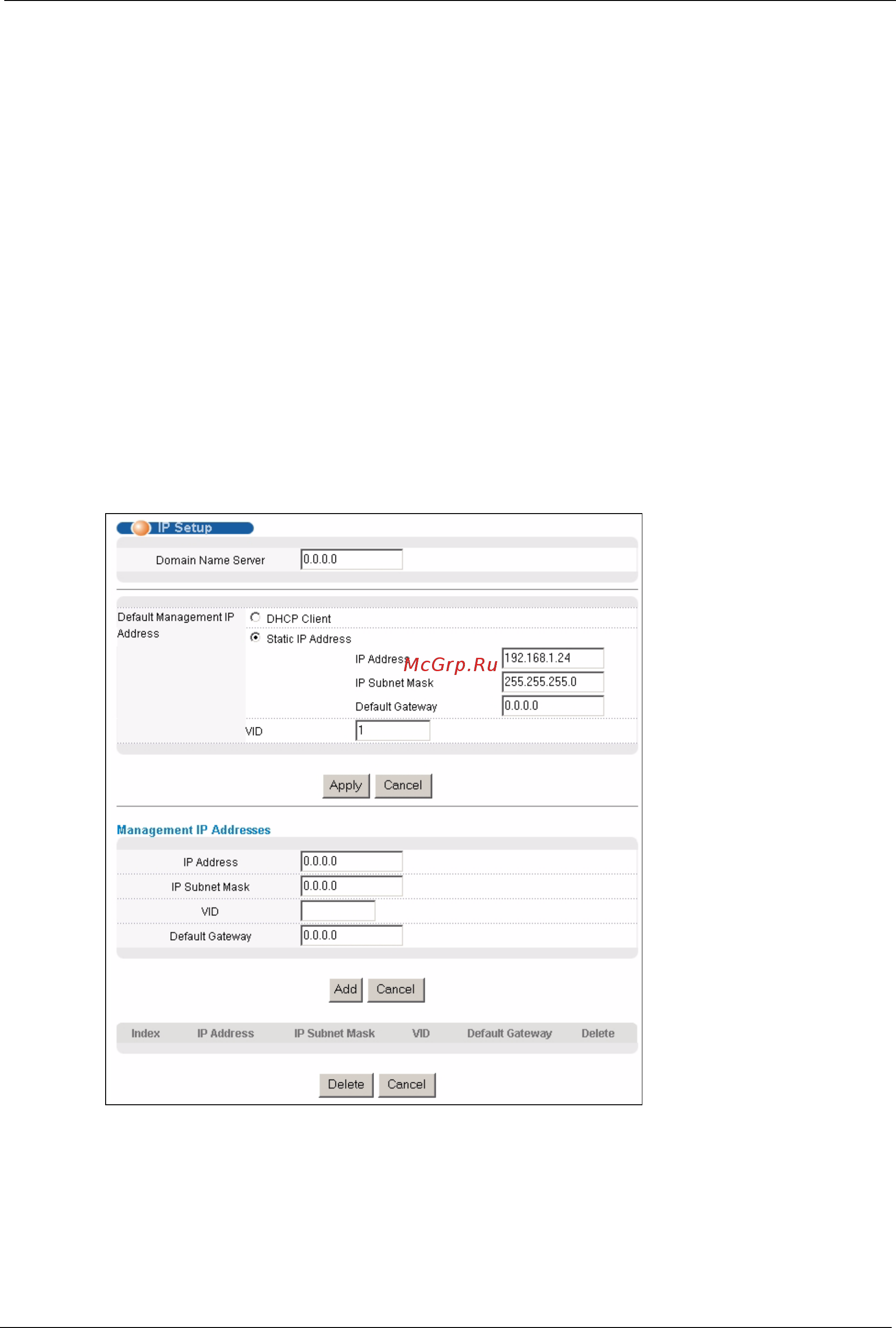

Рисунок 34 Экран IP Setup
