Руководство пользователя для серии ES-2108
Глава 4 Web-конфигуратор 55
4.3.1 Изменение пароля
После первого входа в систему рекомендуется изменить пароль администратора по
умолчанию. Нажмите Management, Access Control и затем Logins, чтобы отобразить
следующий экран.

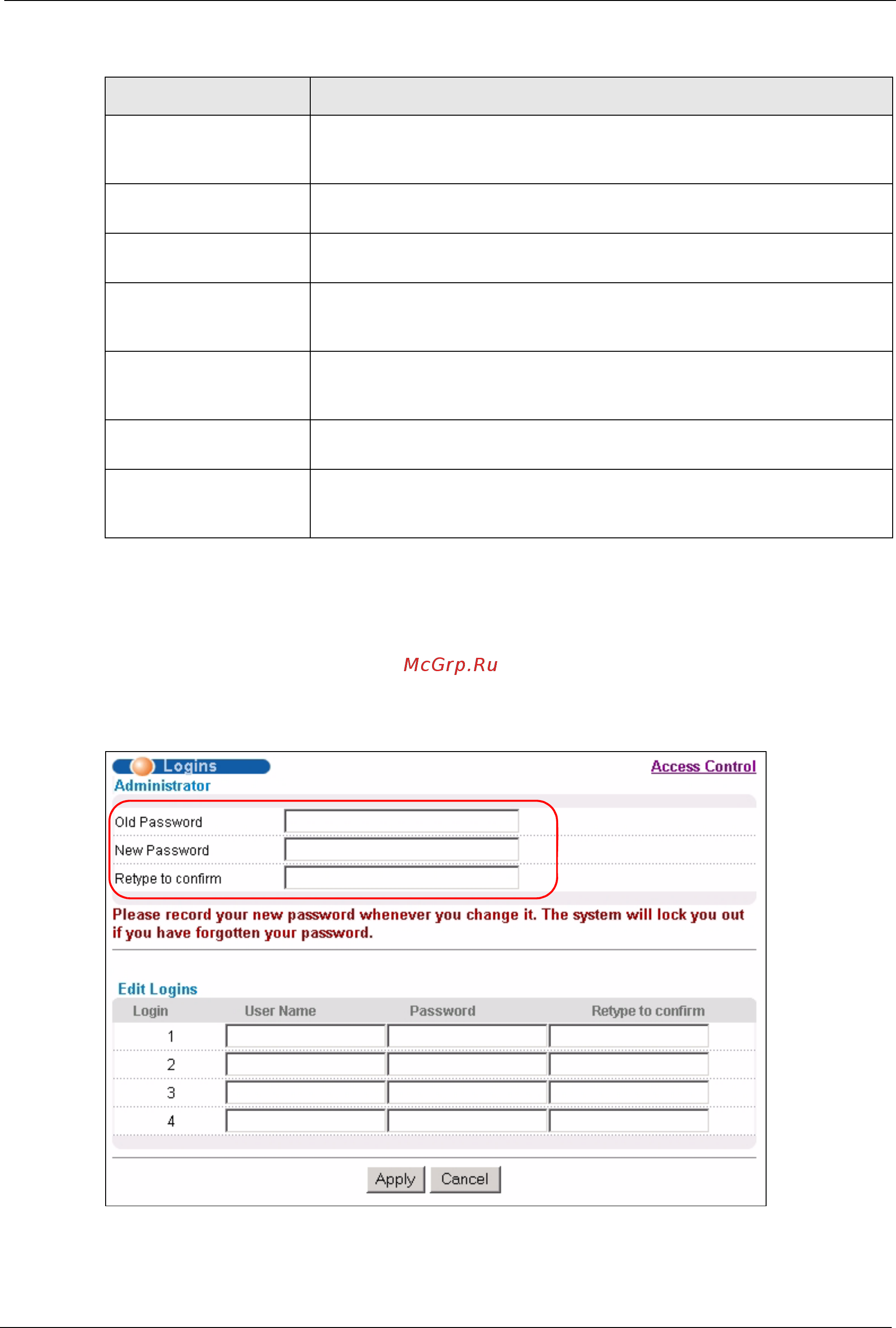

Рисунок 20 Изменение пароля администратора
Access Control
(Контроль доступа)
Этот пункт открывает экраны, позволяющие изменить имя входа и
пароль доступа к системе, а также настроить протокол SNMP и
удаленное управление.
Diagnostic
(Диагностика)
Этот пункт открывает экраны, позволяющие просматривать системные
журналы и тестировать порты.
Syslog (Системный
журнал)
Этот пункт открывает экраны, позволяющие настраивать системные
журналы и сервер системного журнала.
Cluster Management
(Управление
кластерами)
Этот пункт открывает экран, позволяющий настроить управление
кластерами и просмотреть его состояние.
MAC Table (Таблица
MAC-адресов)
Этот пункт открывает экран, позволяющий просматривать MAC-адреса
(и типы) устройств, подключенных к каким-либо портам, а также
идентификаторы виртуальных локальных сетей VLAN ID.
ARP Table (Таблица
ARP)
Этот пункт открывает экран, позволяющий просмотреть таблицу
соответствия MAC-адресов
и IP-адресов.
Configure Clone
(Настройка
клонирования)
Этот пункт открывает экран, позволяющий клонировать атрибуты порта
и перенести их на другой порты или другие порты.
Таблица 6 Пункты меню навигационной панели (продолжение)
ПУНКТ ОПИСАНИЕ
