Руководство пользователя для серии ES-2108
Глава 36 Устранение неполадок 275

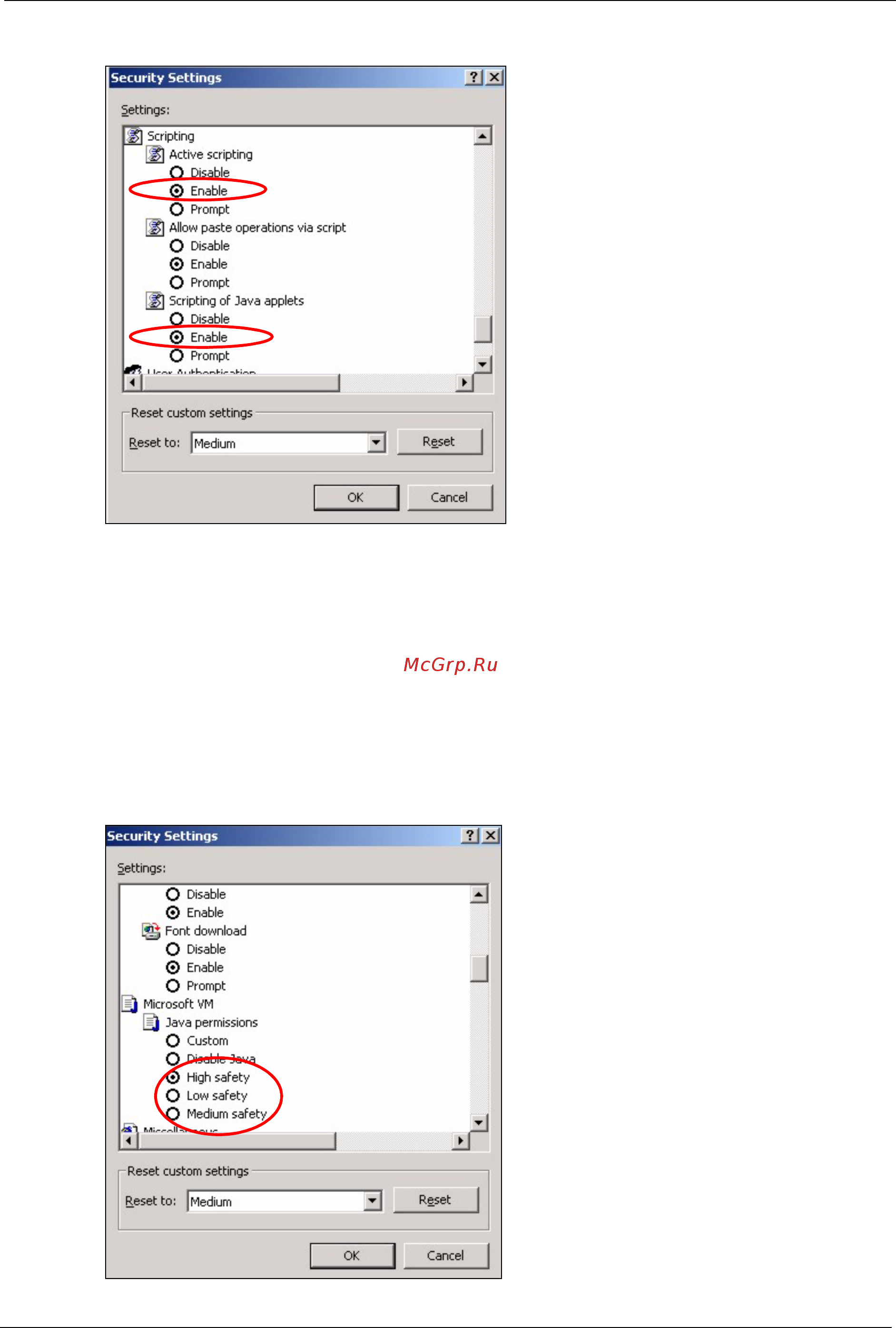

Рисунок 114 Настройки безопасности – JavaScript
36.2.1.3 Разрешения Java
1 В браузере Internet Explorer выберите пункты меню Tool s , Internet Options, затем
Security.
2 Нажмите кнопку Custom Level....
3 Прокрутите экран до пункта Microsoft VM.
4 Убедитесь, что в разделе Java permissions выбран нужный уровень безопасности.
5 Нажмите OK, чтобы закрыть это окно.
Рисунок 115 Настройки безопасности – Java
