Руководство пользователя для серии ES-2108
124 Глава 17 Средства безопасности портов

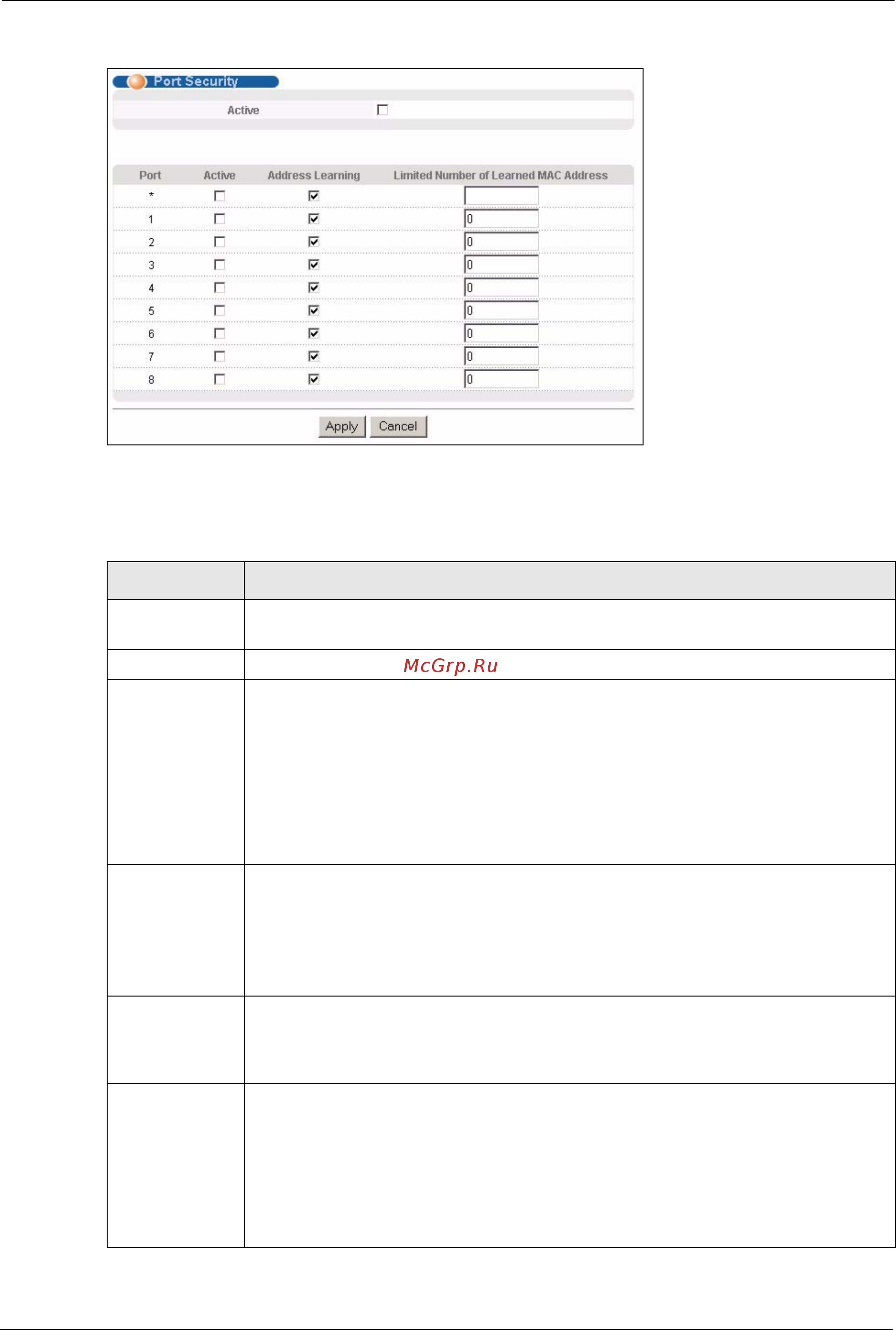

Рисунок 58 Экран Port Security
Поля экрана описаны в следующей таблице.
Таблица 37 Экран Port Security
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить средства безопасности портов
на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех
портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание:Изменения в данной строке сразу же копируются
на все порты.
Active Установите этот переключатель, чтобы включить средства безопасности для
данного порта. Коммутатор пересылает пакеты, MAC-адрес(а) которых
содержится в таблице MAC-адресов для этого порта. Пакеты с другими MAC-
адресами отбрасываются.
Снимите выделение с переключателя, если необходимо отключить эту
функцию. Коммутатор будет пересылать все пакеты через этот порт.
Address
Learning
Функция получения MAC-адресов снижает
объем исходящего
широковещательного трафика. Запоминание MAC-адресов через порт
происходит лишь в том случае, если сам порт включен (на экране Basic
Settings, Port Setup) и для него включено получение MAC-адресов.
Limited Number
of Learned MAC
Address
Это поле используется для ограничения допустимого количества (динамически)
полученных MAC-адресов для порта. Например, если указать в этом поле для
порта 2 значение «5», то
в каждый момент времени одновременно получить
доступ к порту 2 смогут лишь устройства с пятью полученными MAC-адресами.
Шестому устройству придется ждать, пока один из этих пяти полученных MAC-
адресов устареет. Параметр устаревания MAC-адресов можно определить в
меню Switch Setup. Допустимый диапазон значений составляет от 0 до 8192.
«0» означает отключение ограничений на количество запоминаемых адресов.
