Руководство пользователя для серии ES-2108
Глава 10 Фильтрация 99
ГЛАВА 10
Фильтрация
В этой главе описана фильтрация MAC-адресов на портах.
10.1 Настройка правила фильтрации
Фильтрация позволяет отсеивать трафик, проходящий через коммутатор, на основе
MAC-адреса источника и идентификатора группы VLAN.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели Advanced
Application и Filtering.

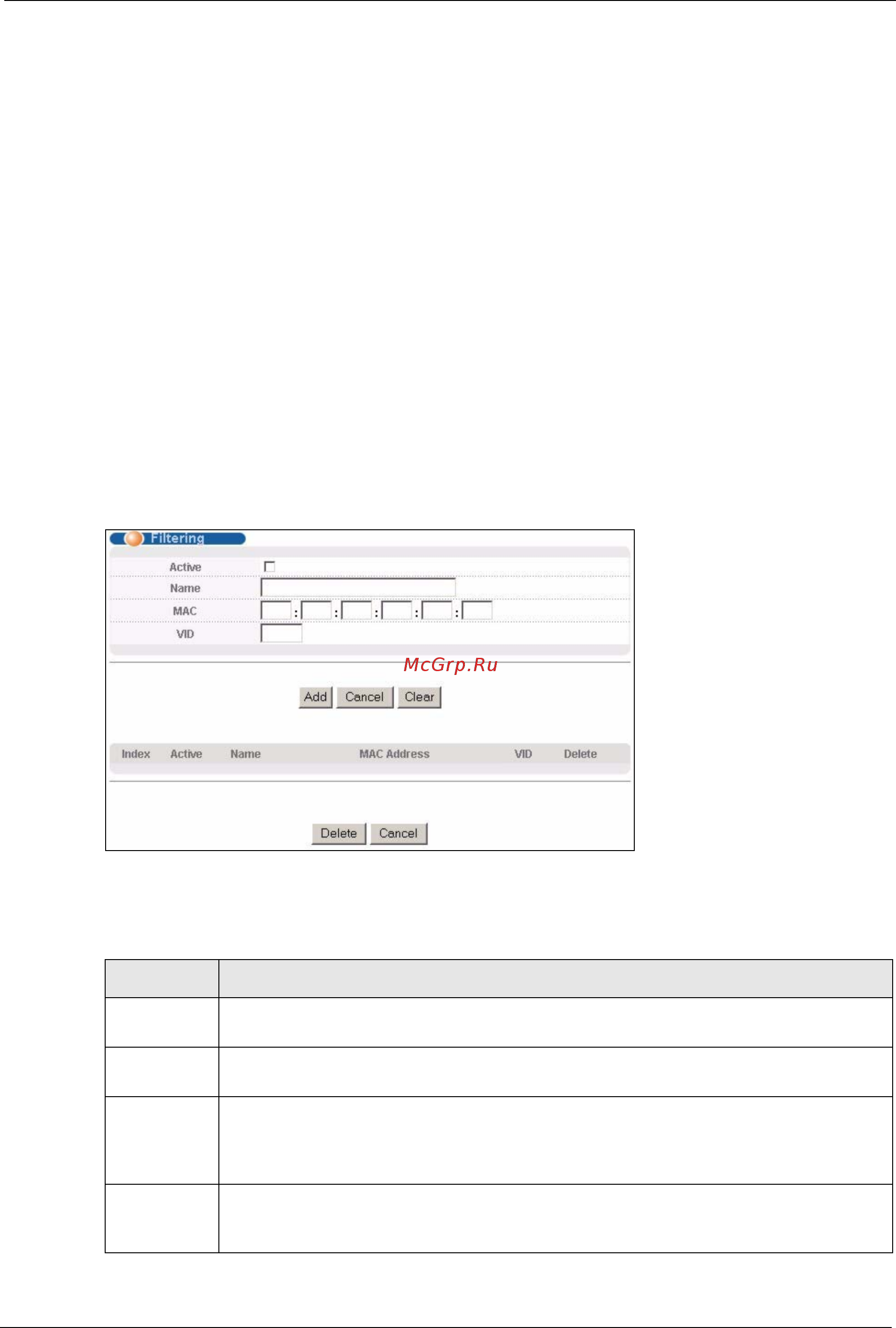

Рисунок 46 Экран Filtering
Поля экрана описаны в следующей таблице.
Таблица 21 Экран FIltering
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить правило. Правило можно
временно отключить, не удаляя его, если снять выделение с этого переключателя.
Name Введите имя-описание (до 32 отображаемых ASCII-символов) для этого правила.
Оно будет использоваться только для идентификации.
MAC Введите MAC-адрес в соответствующем формате, то есть шесть пар
шестнадцатеричных чисел. Коммутатор будет отбрасывать пакеты
, приходящие от
данного MAC-адреса, при условии совпадения идентификационного номера VLAN
с введенным в поле VID.
VID Введите идентификационный номер группы VLAN. Коммутатор будет отбрасывать
пакеты для соответствующей сети VLAN при условии совпадения MAC-адреса
источника с адресом, введенным в поле MAC.
