Руководство пользователя для серии ES-2108
Глава 16 Аутентификация портов 121

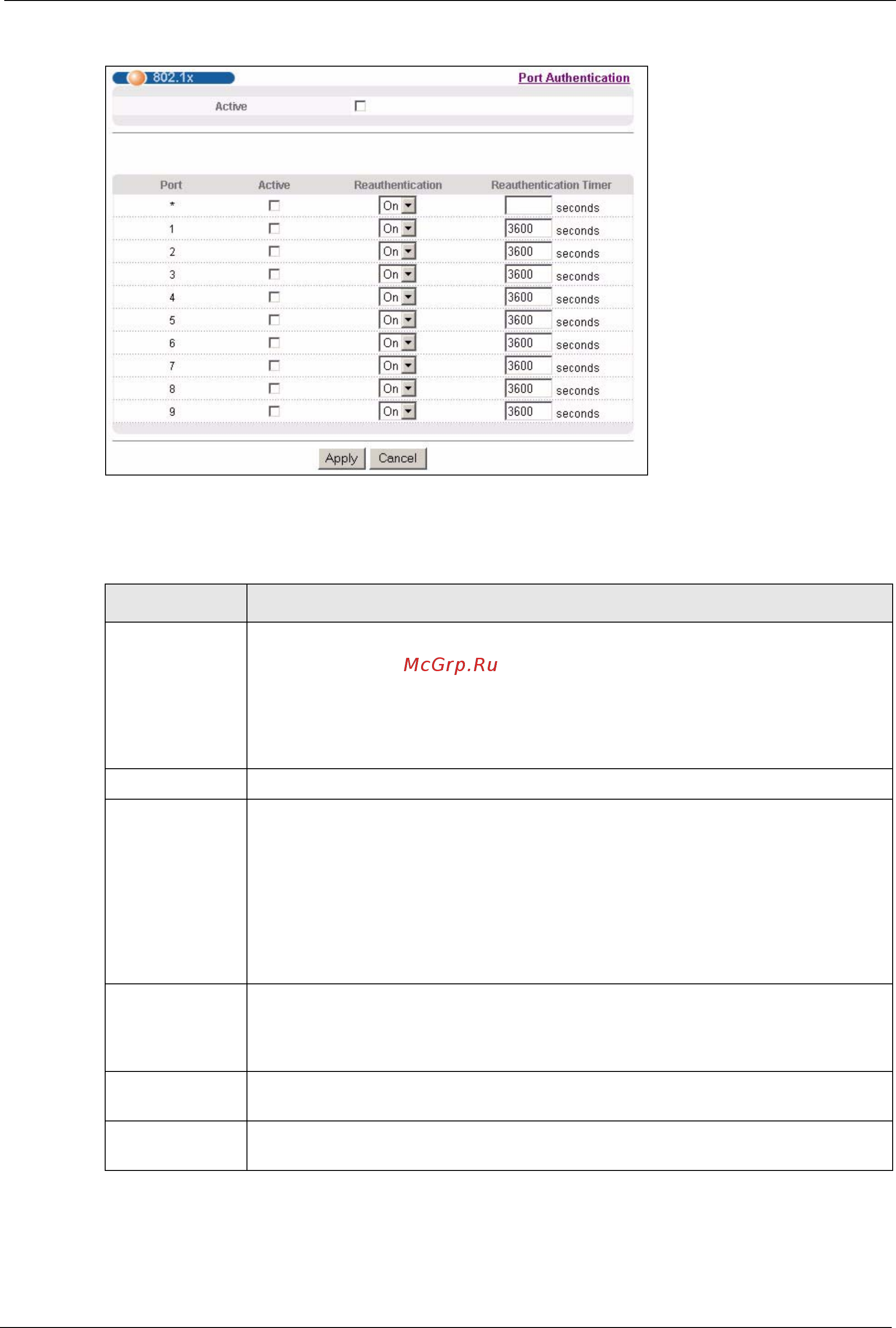

Рисунок 57 Экран Port Authentication: 802.1x
Поля экрана описаны в следующей таблице.
Таблица 36 Экран Port Authentication: 802.1x
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы разрешить аутентификацию по
стандарту 802.1x на коммутаторе.
Примечание:Прежде чем приступать к настройке службы
аутентификации по стандарту 802.1x на каждом
порту, необходимо включить ее на коммутаторе.
Port В этом поле отображается номер порта.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех портов настройки, а затем внести необходимые
изменения на уровне отдельного порта
.
Примечание:Изменения в данной строке сразу же копируются
на все порты.
Active Установите этот переключатель, чтобы разрешить аутентификацию по
стандарту 802.1x на этом порту. Прежде чем приступать к настройке службы
аутентификации по стандарту 802.1x на каждом порту, необходимо разрешить
ее на коммутаторе.
Reauthentication Укажите, требуется ли пользователю периодически вводить заново свое
пользовательское имя и пароль, чтобы оставаться подключенным к порту.
Reauthentication
Timer
Укажите, как часто клиенту
требуется вводить заново свое имя пользователя и
пароль, чтобы оставаться подключенным к порту.
