Руководство пользователя для серии ES-2108
46 Глава 3 Обзор аппаратного обеспечения

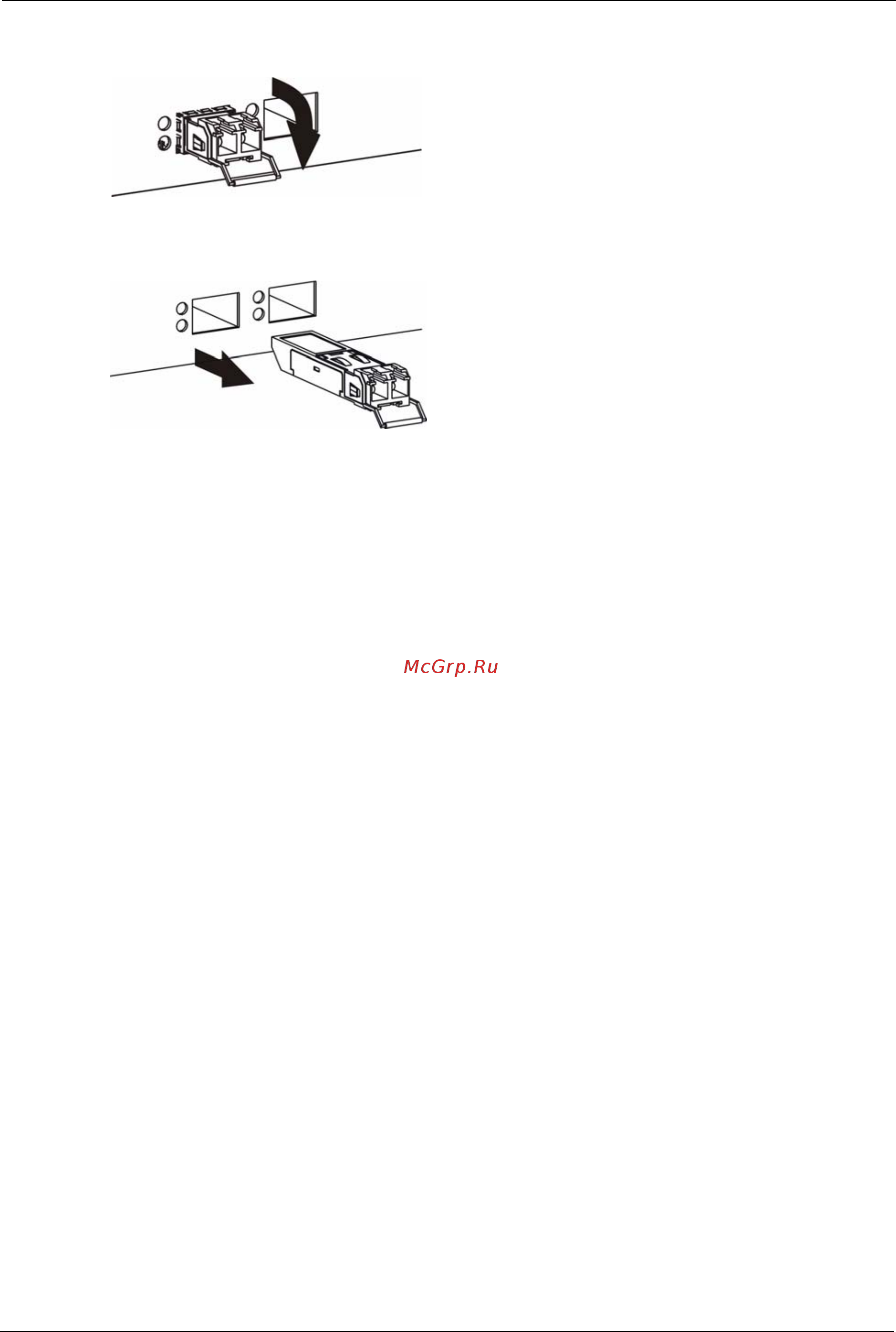

Рисунок 15 Пример открытия защелки трансивера
2 Выньте трансивер из слота.
Рисунок 16 Пример удаления трансивера
3.1.5 Оптоволоконный порт 100 Base-FX
Данный оптоволоконный порт 100-Base FX имеется только в модели ES-2108-LC.
Примечание:Во избежание возможной травмы глаз не смотрите в разъемы
оптоволоконного модуля. Пылезащитный колпачок на
оптоволоконном модуле следует снимать лишь непосредственно
перед подключением.
При необходимости разъемы оптоволоконного кабеля следует
очистить ватным валиком, смоченным с спирте.
• Тип: Оптоволоконный
• Длина волны: 1310 +/- 50 нм
• Многомодовый
• Двойные разъемы LC
• Расстояние: До 2 км
3.2 Задняя панель
Задняя панель коммутатора показана на рисунке ниже. Разъем для шнура питания
находится на задней панели.
