Руководство пользователя для серии ES-2108
162 Глава 23 Контроль доступа
23.3.3 Настройка SNMP
Доступ к экрану SNMP осуществляется с экрана Access Control. Чтобы вернуться к
экрану Access Control, выберите пункт Access Control.

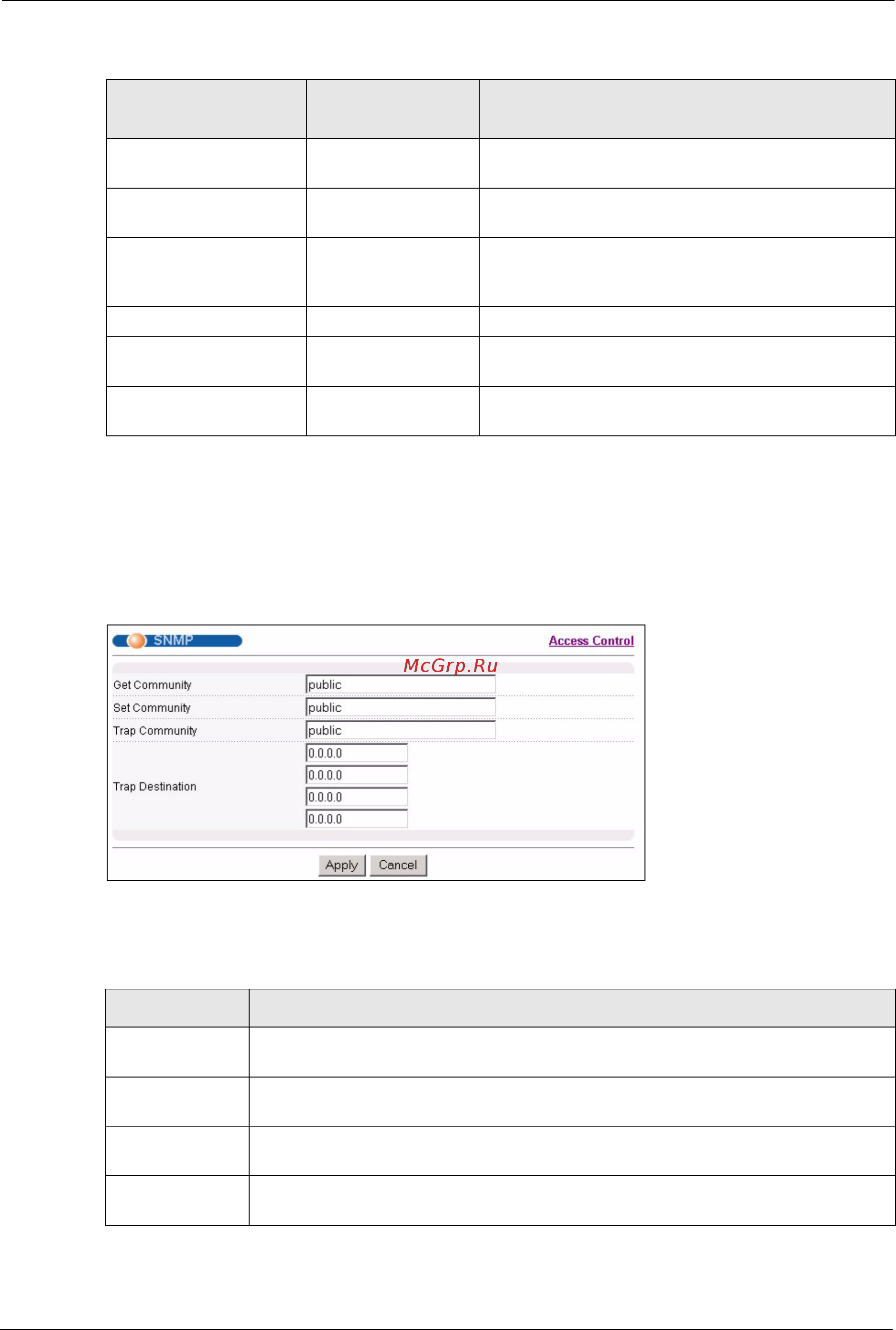

Рисунок 84 Экран Access Control: SNMP
Поля экрана описаны в следующей таблице.
linkDown 1.3.6.1.6.3.1.1.5.3 Эта команда Trap отправляется при разрыве
Ethernet-соединения.
linkUp 1.3.6.1.6.3.1.1.5.4 Эта команда Trap отправляется при установлении
Ethernet-соединения.
authenticationFailure 1.3.6.1.6.3.1.1.5.5 Эта команда Trap отправляется при получении
SNMP-запроса от хостов, не прошедших
аутентификацию.
«Ловушки» RFC 1493
newRoot 1.3.6.1.2.1.17.0.1 Эта команда Trap отправляется при изменении
топологии STP.
topology change 1.3.6.1.2.1.17.0.2 Эта команда Trap отправляется при изменении
корневого коммутатора STP.
Таблица 55 Команды Trap протокола SNMP (продолжение)
МЕТКА ОБЪЕКТА
ИДЕНТИФИКАТОР
ОБЪЕКТА
ОПИСАНИЕ
Таблица 56 Экран Access Control: SNMP
ПОЛЕ ОПИСАНИЕ
Get Community Введите значение для команды get community – это пароль для входящих
запросов Get и GetNext от станции управления.
Set Community Введите значение для команды set community – это пароль для входящих
запросов Set от станции управления.
Trap Community Введите значение для команды trap community – это пароль, отправляемый
SNMP-менеджеру с каждой командой Trap.
Trap Destination Введите IP-адреса станций (до 4-х), которым будут отправляться команды
Trap.
