Руководство пользователя для серии ES-2108
64 Глава 6 Состояние системы и статистика портов

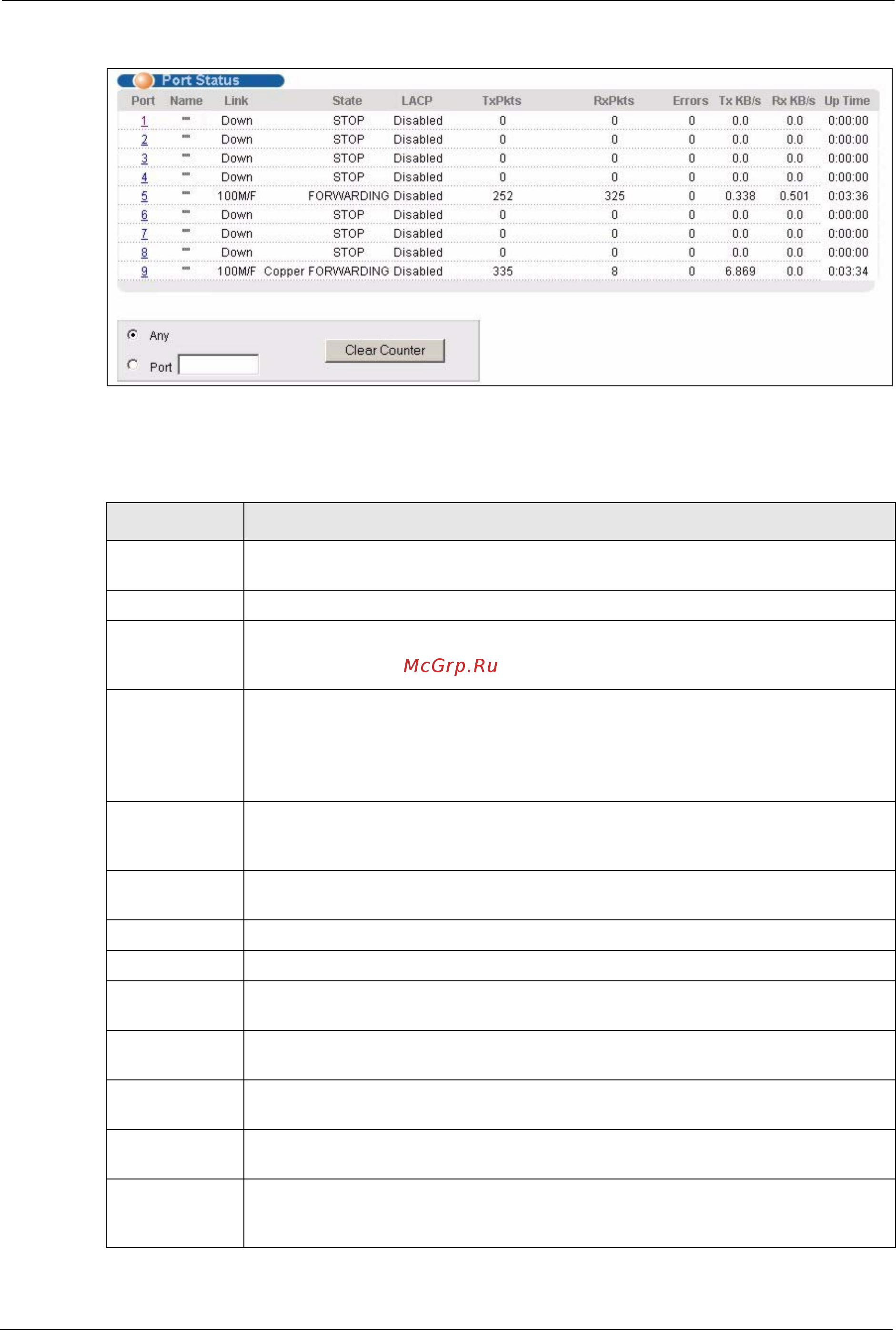

Рисунок 27 Экран Status (ES-2108-G)
Поля экрана описаны в следующей таблице.
Таблица 7 Экран Status
ПОЛЕ ОПИСАНИЕ
Port Номер Ethernet-порта. Нажмите на номер порта, чтобы отобразить экран
подробной статистики порта Port Details (см. рис. 28 на стр.65).
Name В этом поле отображается имя порта.
Link В этом поле отображается скорость (10M для 10 Мбит/с, 100M для 100 Мбит/с
или другое значение в зависимости от используемого модуля каскадного
соединения) и режим
дуплекса (F для дуплекса или H для полудуплекса) порта.
State Если активирован протокол покрывающего дерева STP, в этом поле
отображается состояние порта по протоколу STP (дополнительную
информацию можно найти в разд. 11.1.3 на стр.103).
Если протокол STP отключен, в этом поле отображается FORWARDING в
случае установленного соединения и STOP в противном случае.
PD
(только в ES-
2108PWR)
Оно
указывает, активировано (On) или деактивировано (Off) ли для данного
порта питание устройств по витой паре.
LACP В этом поле отображается состояние протокола LACP (протокол управления
агрегацией каналов) – включен он или нет на данном порту.
TxPkts В этом поле отображается количество переданных этим портом кадров.
RxPkts В этом поле отображается количество принятых этим портом
кадров.
Errors В этом поле отображается количество принятых этим портом кадров с
ошибками.
Tx KB/s В этом поле отображается количество переданных этим портом килобайт в
секунду.
Rx KB/s В этом поле отображается количество принятых этим портом килобайт в
секунду.
Up Time В этом поле отображается полное количество часов, минут и секунд, в течение
которых порт
работал.
Clear Counter Чтобы сбросить счетчик статистики для отдельного порта, выберите Port и
введите номер порта; для всех портов – выберите Any; после этого нажмите
кнопку Clear Counter.
