Руководство пользователя для серии ES-2108
70 Глава 7 Основные настройки

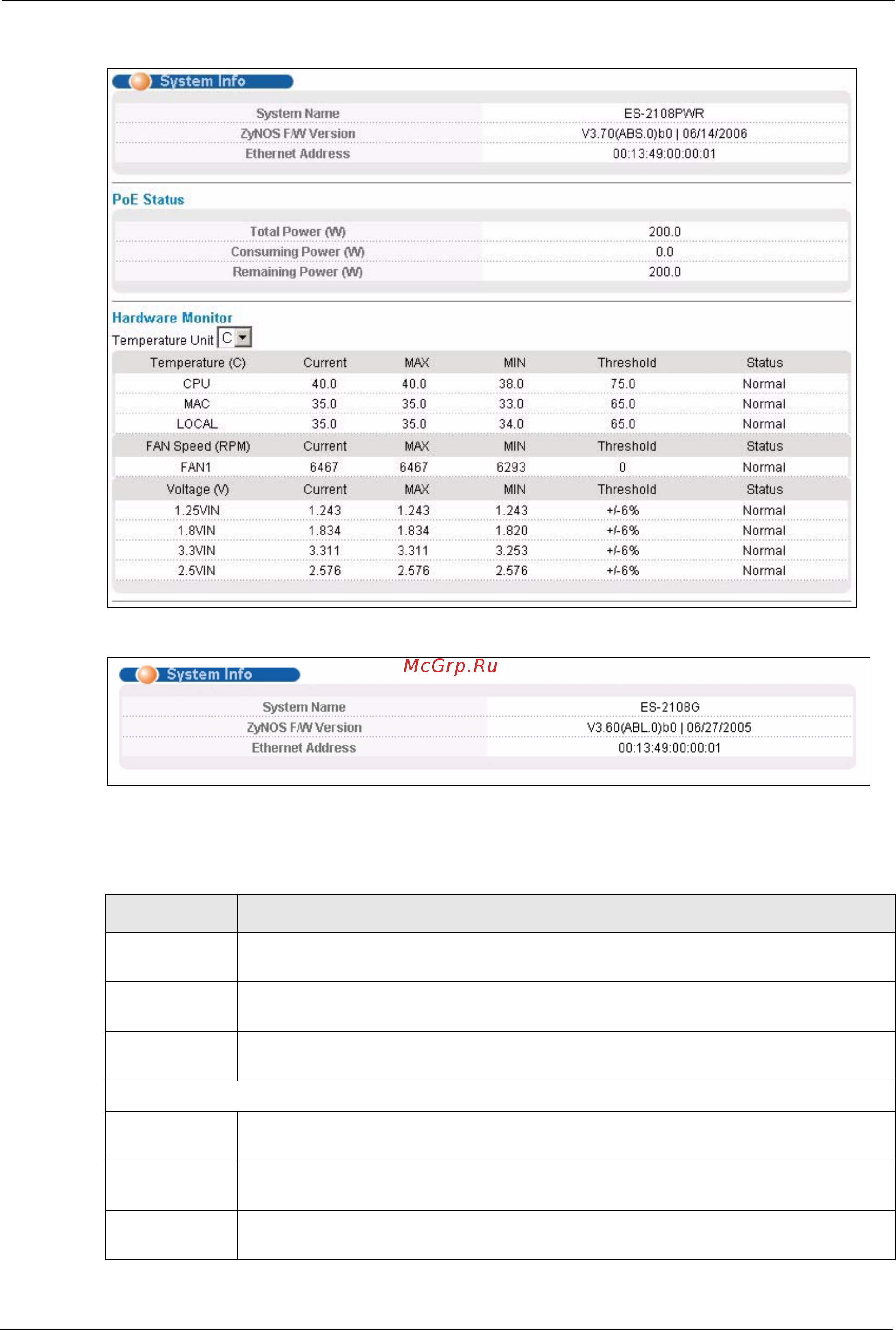

Рисунок 30 Экран System Info (ES-2108PWR)
Рисунок 31 Экран System Info (ES-2108-G)
Поля экрана описаны в следующей таблице.
Таблица 9 Экран System Info
ПОЛЕ ОПИСАНИЕ
System Name В этом поле отображается имя-описание коммутатора, с помощью которого его
можно идентифицировать.
ZyNOS F/W
Version
В этом поле отображается номер версии текущего встроенного программного
обеспечения коммутатора, в том числе дата его создания.
Ethernet
Address
В этом поле отображается MAC-адрес коммутатора для сети Ethernet.
PoE Status (Данный раздел имеется только в модели ES-2108PWR)
Total Po w e r
(W)
Совокупная мощность
с ваттах, которую ES-2108PWR может обеспечить для
питания устройств через Ethernet.
Consuming
Power (W)
Мощность, потребляемая подключенными к ES-2108PWR устройствами с
поддержкой PoE.
Remaining
Power (W)
Остающийся запас мощности в ваттах, которую ES-2108PWR может обеспечить
для питания устройств через Ethernet.
