Руководство пользователя для серии ES-2108
114 Глава 15 Агрегация каналов
Настраивать группы портов или протокол LACP следует до подключения Ethernet-
коммутатора, во избежание появления петель в сетевой топологии.
15.2.1 Идентификатор агрегации каналов
Идентификатор агрегации протокола LACP включает в себя
1
:
15.3 Экран Link Aggregation Control Protocol Status
Выберите в навигационной панели Advanced Applications и Link Aggregation. По
умолчанию появится экран Link Aggregation Control Protocol Status. Дополнительную
информацию можно найти в разд.15.1 на стр.113.

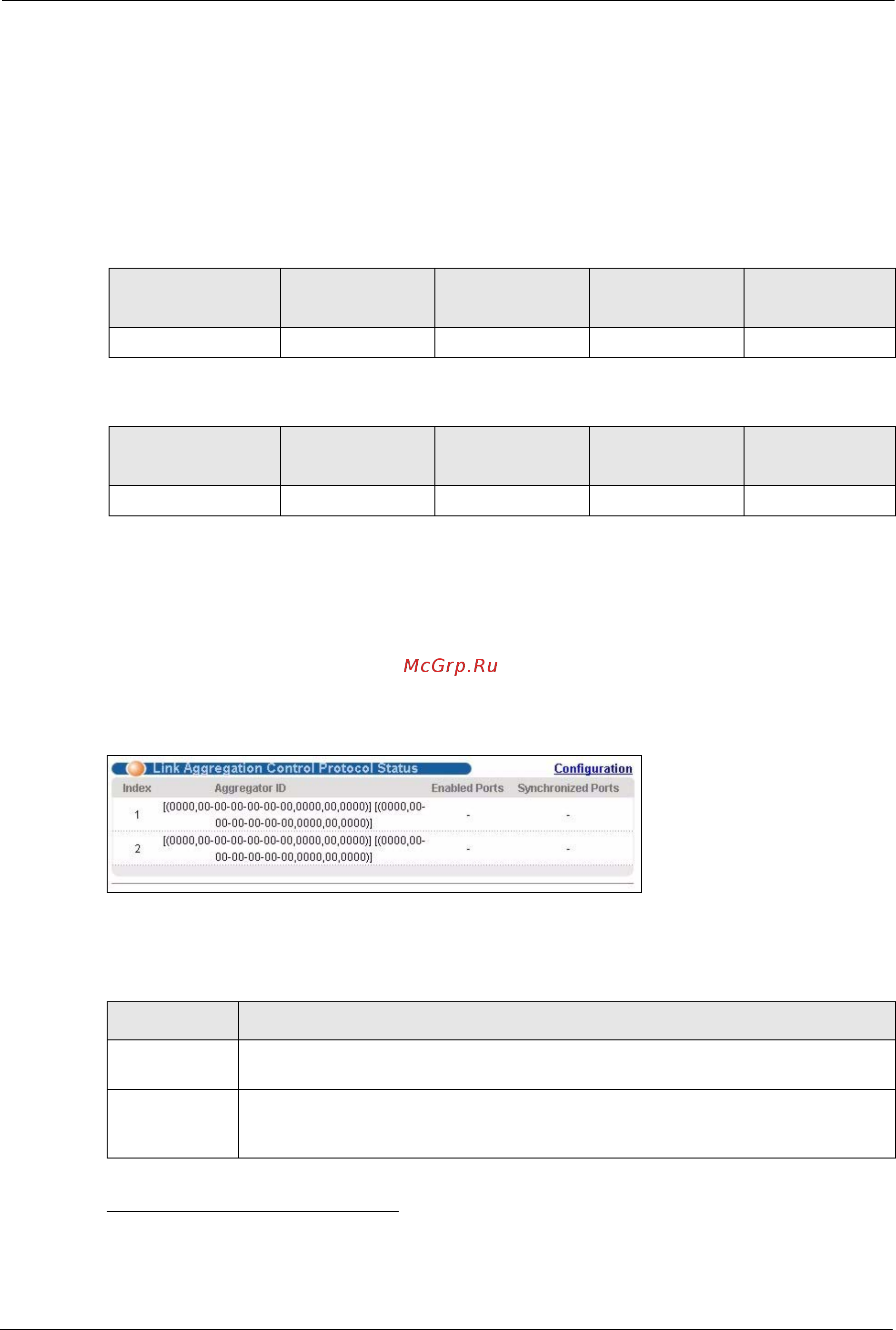

Рисунок 52 Экран Link Aggregation Control Protocol Status
Поля экрана описаны в следующей таблице.
Таблица 29 Идентификатор агрегации каналов: локальный коммутатор
ПРИОРИТЕТ
СИСТЕМЫ
MAC-АДРЕС КЛЮЧ
ПРИОРИТЕТ
ПОРТА
НОМЕР ПОРТА
0000 00-00-00-00-00 0000 00 0000
Таблица 30 Идентификатор агрегации каналов: коммутатор-партнер
ПРИОРИТЕТ
СИСТЕМЫ
MAC-АДРЕС КЛЮЧ
ПРИОРИТЕТ
ПОРТА
НОМЕР ПОРТА
0000 00-00-00-00-00 0000 00 0000
1. Уровень приоритета порта и номер порта равны нулю, так как это агрегационный
идентификатор для всей группы, а не отдельного порта.
Таблица 31 Экран Link Aggregation Control Protocol Status
ПОЛЕ ОПИСАНИЕ
Index В этом поле отображается идентификатор группы, который определяет группу
портов, то есть логический канал, объединяющий несколько портов.
Aggregator ID Идентификатор агрегации каналов включает в себя приоритет системы, MAC-
адрес, ключ, приоритет порта и номер порта.Более подробную информацию об
этом поле можно найти в разд. 15.2.1 на стр.114.
