Руководство пользователя для серии ES-2108
Глава 20 Статические маршруты 145
ГЛАВА 20
Статические маршруты
В данной главе описана настройка статических маршрутов.
20.1 Настройка статических маршрутов
Статические маршруты указывают коммутатору, куда следует направлять IP-трафик при
ручной настройке параметров протокола TCP/IP.
Чтобы отобразить показанный ниже экран, выберите в навигационной панели IP
Application, Static Routing.

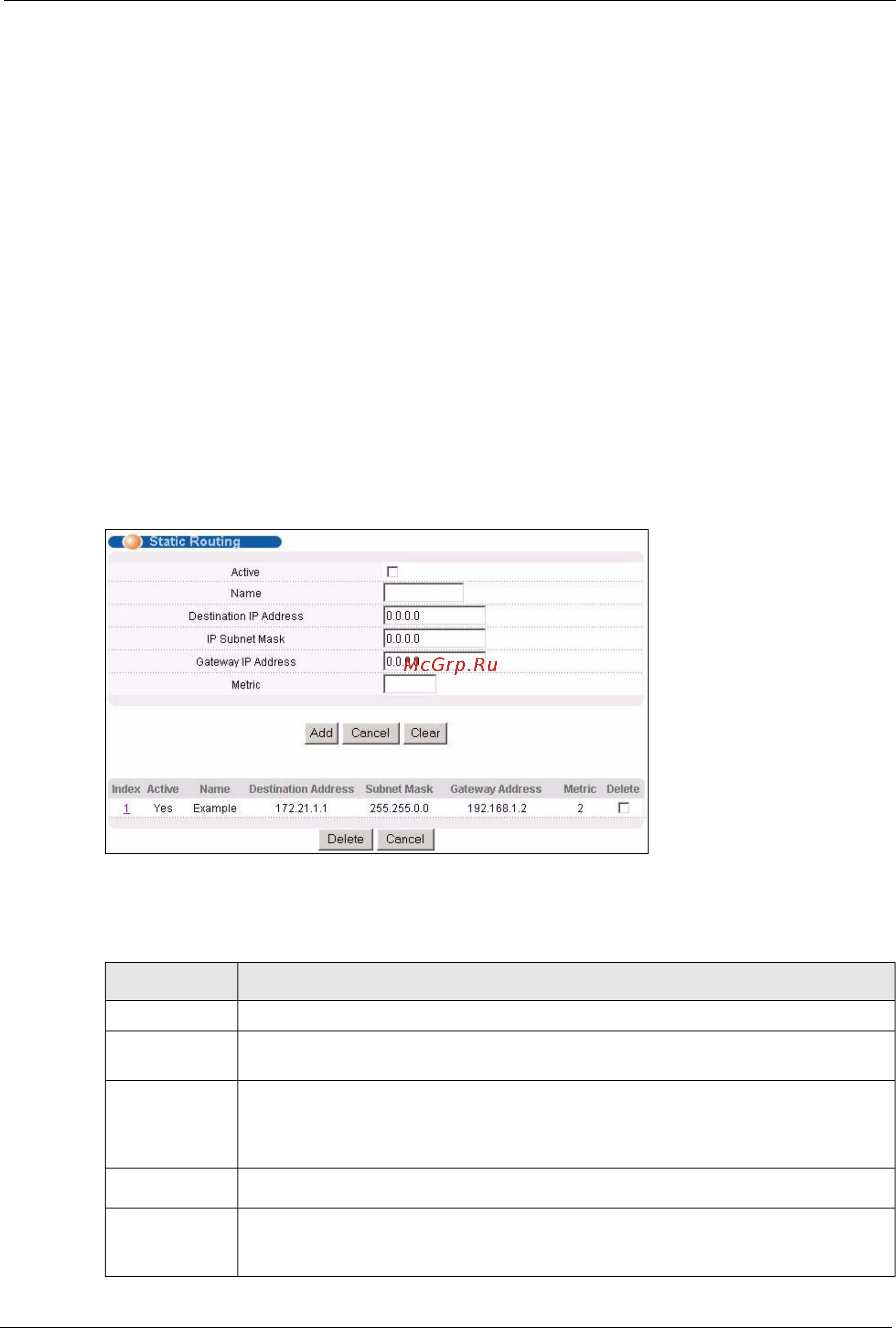

Рисунок 72 Экран Static Routing
Поля экрана описаны в следующей таблице.
Таблица 46 Экран Static Routing
ПОЛЕ ОПИСАНИЕ
Active В этом поле можно активировать/деактивировать данный статический маршрут.
Name Введите имя-описание (до 10 отображаемых символов), по которому можно
идентифицировать этот маршрут.
Destination IP
Address
Сетевой IP-адрес конечного пункта назначения. Маршрутизация всегда
основывается на номере сети. Если нужно указать маршрут к конкретному хосту,
в поле ввода маски подсети необходимо ввести маску 255.255.255.255, и
тогда в
качестве номера сети можно использовать идентификатор требуемого хоста.
IP Subnet Mask Введите маску подсети для данного направления.
Gateway IP
Address
Введите IP-адрес шлюза. Шлюз – это ближайший сосед коммутатора, который
направляет пакет к пункту его назначения. Шлюз должен быть маршрутизатором
в том же сегменте, что и коммутатор.
