Руководство пользователя для серии ES-2108
Глава 5 Пример первичной настройки 59
ГЛАВА 5
Пример первичной настройки
В данной главе описаны настройки коммутатора на примере конкретной сети.
5.1 Обзор
Первичная настройка включает в себя следующие шаги:
• Создание виртуальной локальной сети VLAN
• Определение идентификаторов VLAN для портов
• Настройка IP-адреса управления для коммутатора
5.1.1 Создание виртуальной локальной сети VLAN
Виртуальные локальные сети ограничивают широковещательные кадры той группой
VLAN, к которой принадлежит порт(ы). Для этого можно использовать виртуальные
локальные сети на основе портов или статические виртуальные локальные сети на
основе тегов с фиксированными портами-членами.
В данном примере порт 5 конфигурируется в качестве члена виртуальной локальной
сети VLAN 2.

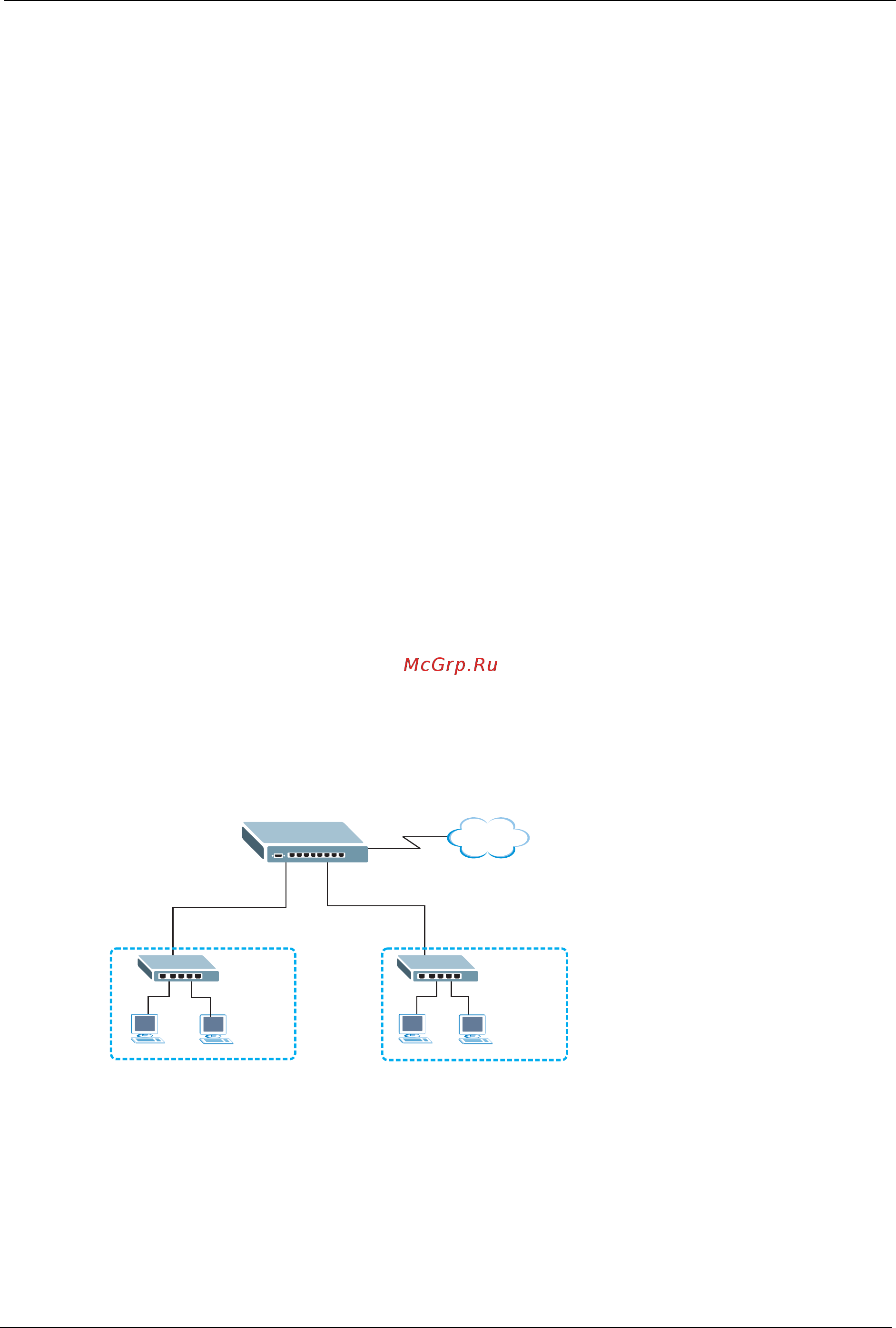

Рисунок 23 Пример первичной настройки сети: виртуальная локальная сеть
VLAN2
VLAN 1
Интернет
Порт 5
