Руководство пользователя для серии ES-2108
142 Глава 19 Мультивещание
19.7.1 Пример настройки MVR
На приведенном ниже рисунке показан пример сети, в которой порты 1, 2 и 3
коммутатора принадлежат VLAN 1. Кроме того, порт 7 принадлежит к группе
мультивещания с идентификатором VID 200 для получения трафика мультивещания
(каналы News и Movie) от удаленного сервера потокового мультимедиа, S. Компьютеры
A, B и C в сети VLAN 1 могут принимать трафик.

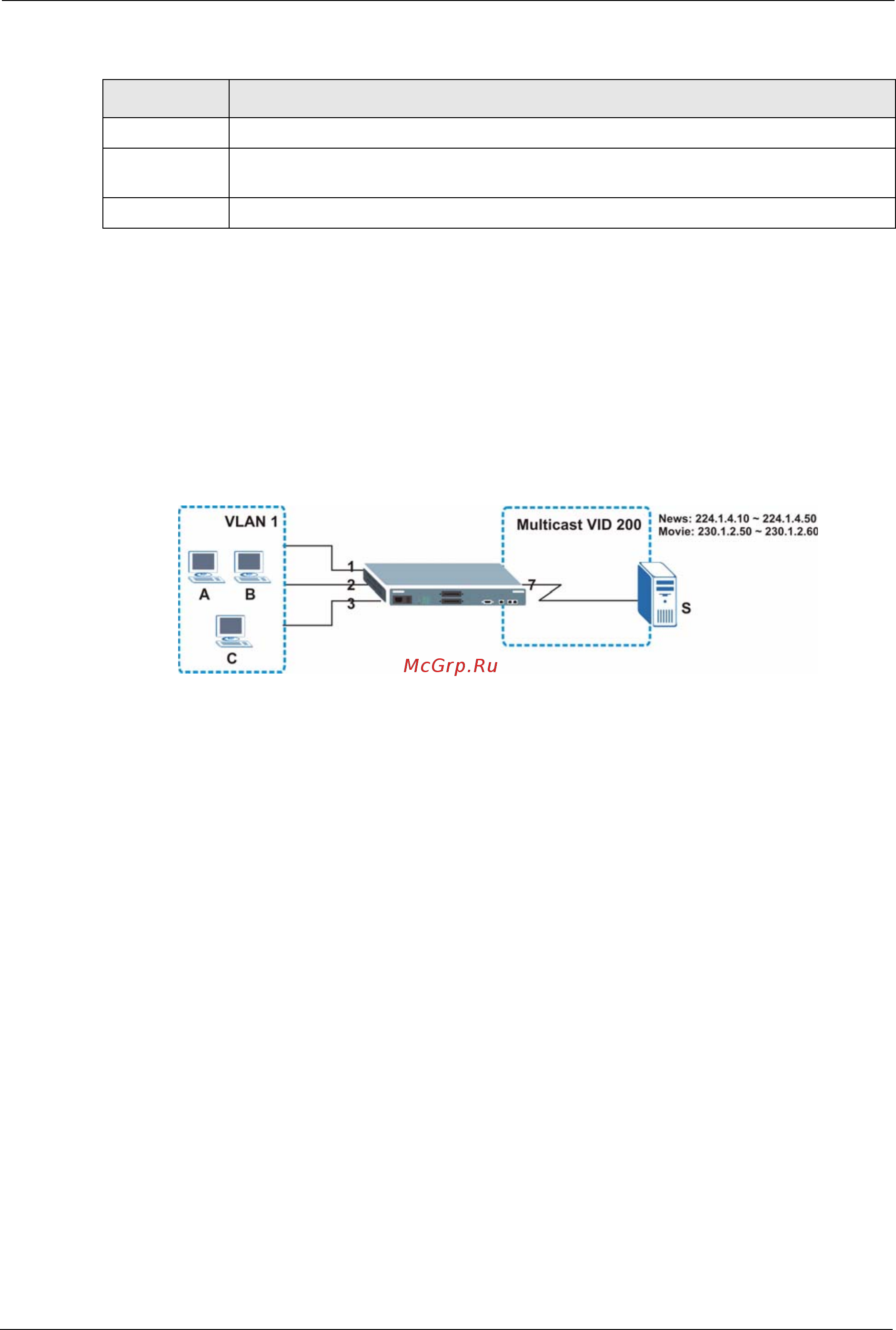

Рисунок 68 Пример настройки MVR
Для определения настроек MVR на коммутаторе необходимо создать группу
мультивещания на экране MVR и назначить порты приемников и источников.
Delete ALL Для удаления всех записей из таблицы выберите Delete All и нажмите Delete.
Delete Для удаления из таблицы выбранных записей выберите Delete Group и нажмите
Delete.
Cancel Нажмите Cancel, чтобы снять выделение с переключателей в таблице.
Таблица 45 Экран MVR: Group Configuration
ПОЛЕ ОПИСАНИЕ
