Руководство пользователя для серии ES-2108
Глава 19 Мультивещание 143

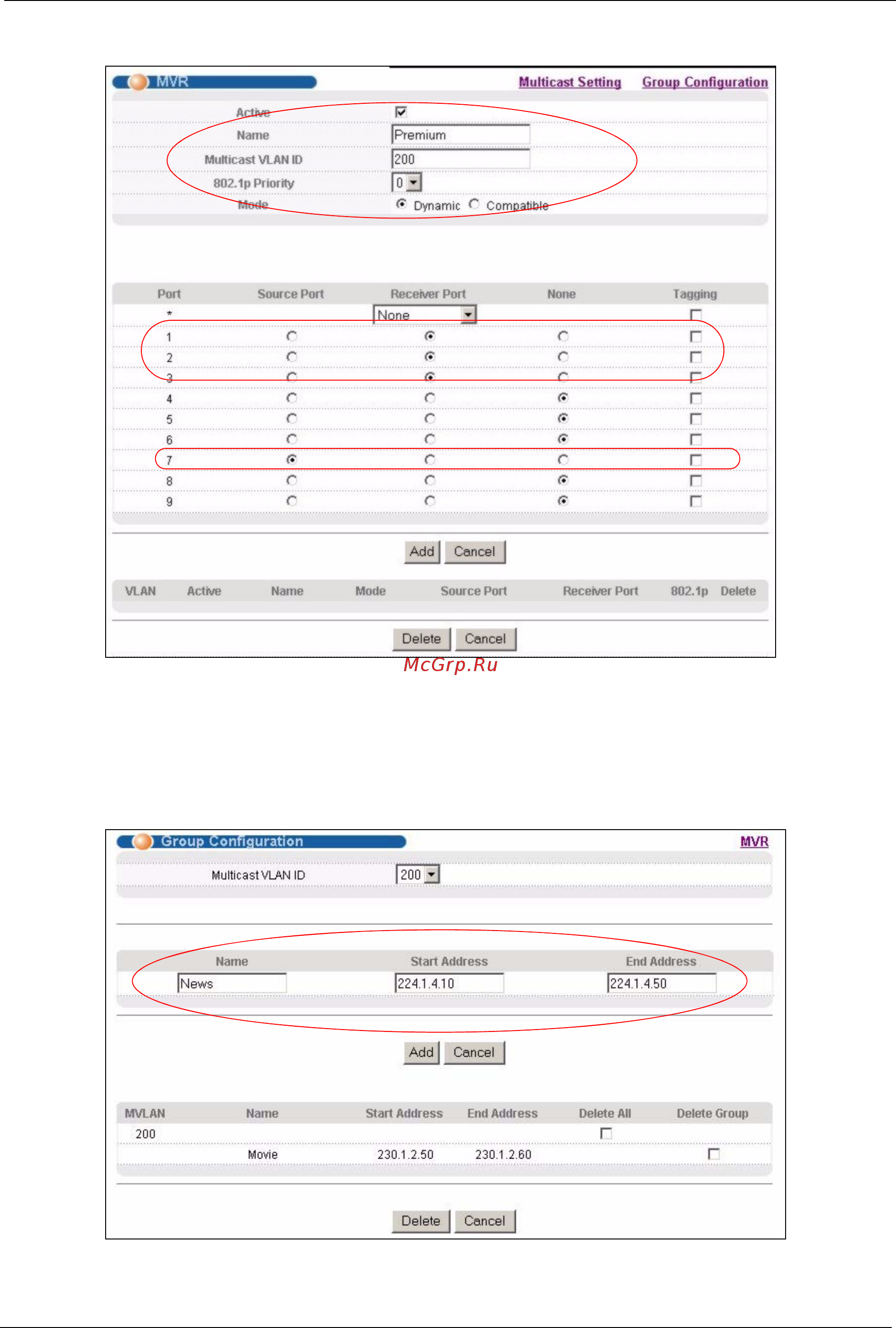

Рисунок 69 Пример настройки MVR
Чтобы коммутатор пересылал трафик группы мультивещания абонентам, необходимо
определить настройки группы мультивещания на экране Group Configuration. На
следующем рисунке показан пример настройки двух групп мультивещания (News и
Movie) для VLAN-сети мультивещания 200.
Рисунок 70 Пример настройки групп MVR
