Руководство пользователя для серии ES-2108
132 Глава 19 Мультивещание
19.1.3 Отслеживание многоадресного трафика IGMP
Коммутатор может пассивно отслеживать IGMP-пакеты типа Query, Report и Leave
(протокол IGMP версии 2), передаваемые между маршрутизаторами/коммутаторами IP-
мультивещания и хостами IP-мультивещания, чтобы получать информацию о членстве в
группах IP-мультивещания. Он проверяет IGMP-пакеты, проходящие через него,
считывает информацию о регистрации в группах, а затем соответствующим образом
настраивает мультивещание. Функция отслеживания многоадресного трафика (IGMP
snooping) позволяет коммутатору автоматически
считывать информацию о группах
мультивещания, избавляя от необходимости настраивать их вручную.
Коммутатор направляет мультивещательный трафик, предназначенный для групп
мультивещания (которые были выявлены функцией отслеживания многоадресного
трафика IGMP или введены вручную), на порты, являющиеся членами
соответствующей группы. Функция отслеживания многоадресного трафика IGMP не
создает дополнительного сетевого трафика, что позволяет значительно снизить объем
мультивещательного
трафика, проходящего через коммутатор.
19.2 Состояние мультивещания
Чтобы отобразить следующий экран, нажмите Advanced Applications и Multicast. На
этом экране отображается информация о группах мультивещания. Более подробную
информацию о мультивещании можно найти в разд. 19.1 на стр.131.

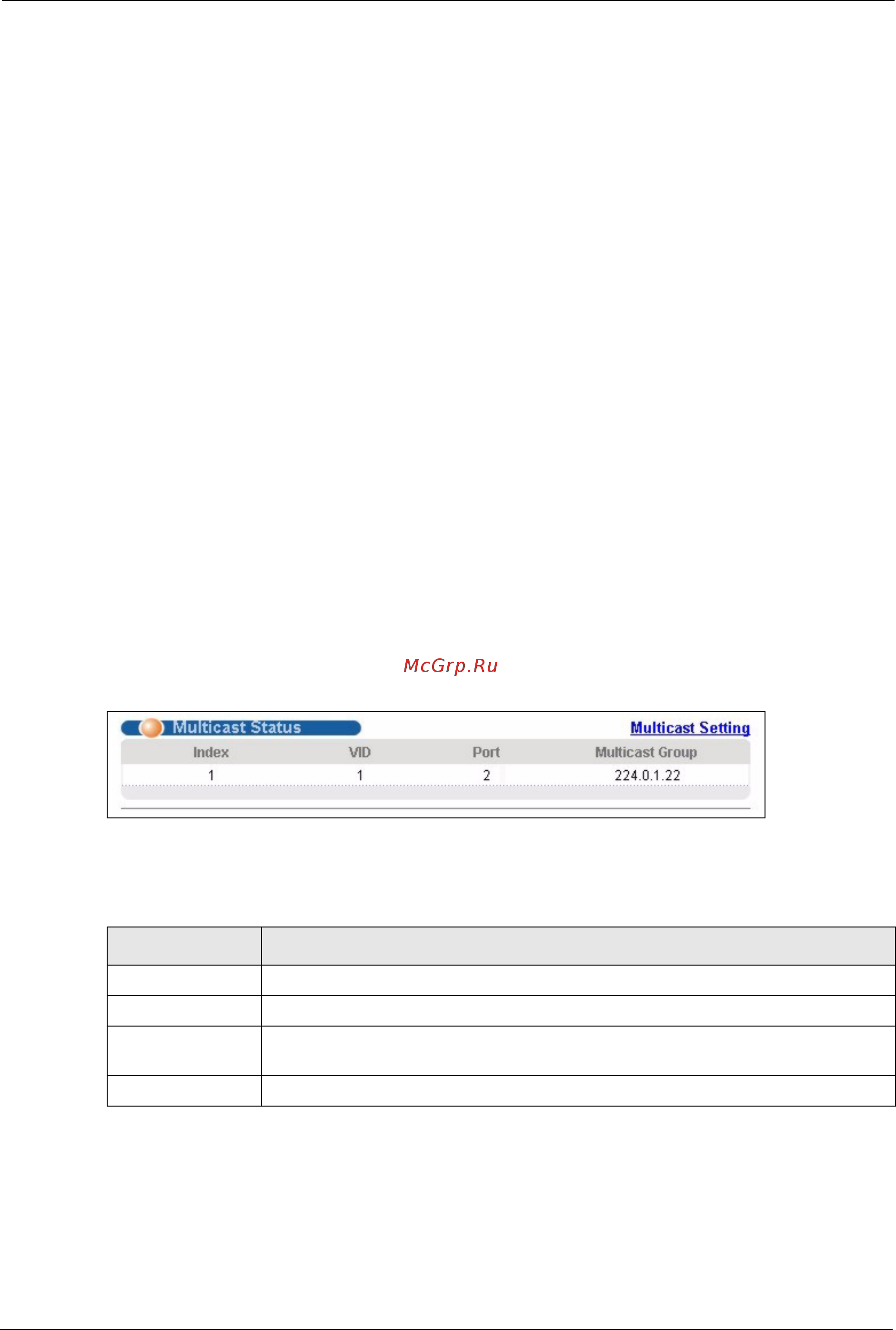

Рисунок 61 Экран Multicast Status
Поля экрана описаны в следующей таблице.
Таблица 41 Экран Multicast Status
ПОЛЕ ОПИСАНИЕ
Index Порядковый номер записи.
VID В этом поле отображается идентификатор VLAN-сети мультивещания.
Port В этом поле отображается номер порта, принадлежащего группе
мультивещания.
Multicast Group В этом поле отображаются IP-адреса группы мультивещания.
