Руководство пользователя для серии ES-2108
Глава 5 Пример первичной настройки 61
5.1.2 Назначение идентификатора виртуальной локальной сети
VID для порта
Идентификатор виртуальной локальной сети для порта (PVID) используется для
добавления тегов к кадрам без тегов, поступающим на этот порт, чтобы такие кадры
направлялись в ту группу VLAN, которую определяет тег.
В данном примере необходимо установить 2 в качестве идентификатора VID для порта
5, чтобы все непомеченные тегами кадры, принятые через этот порт, отправлялись в
виртуальную
локальную сеть VLAN 2.

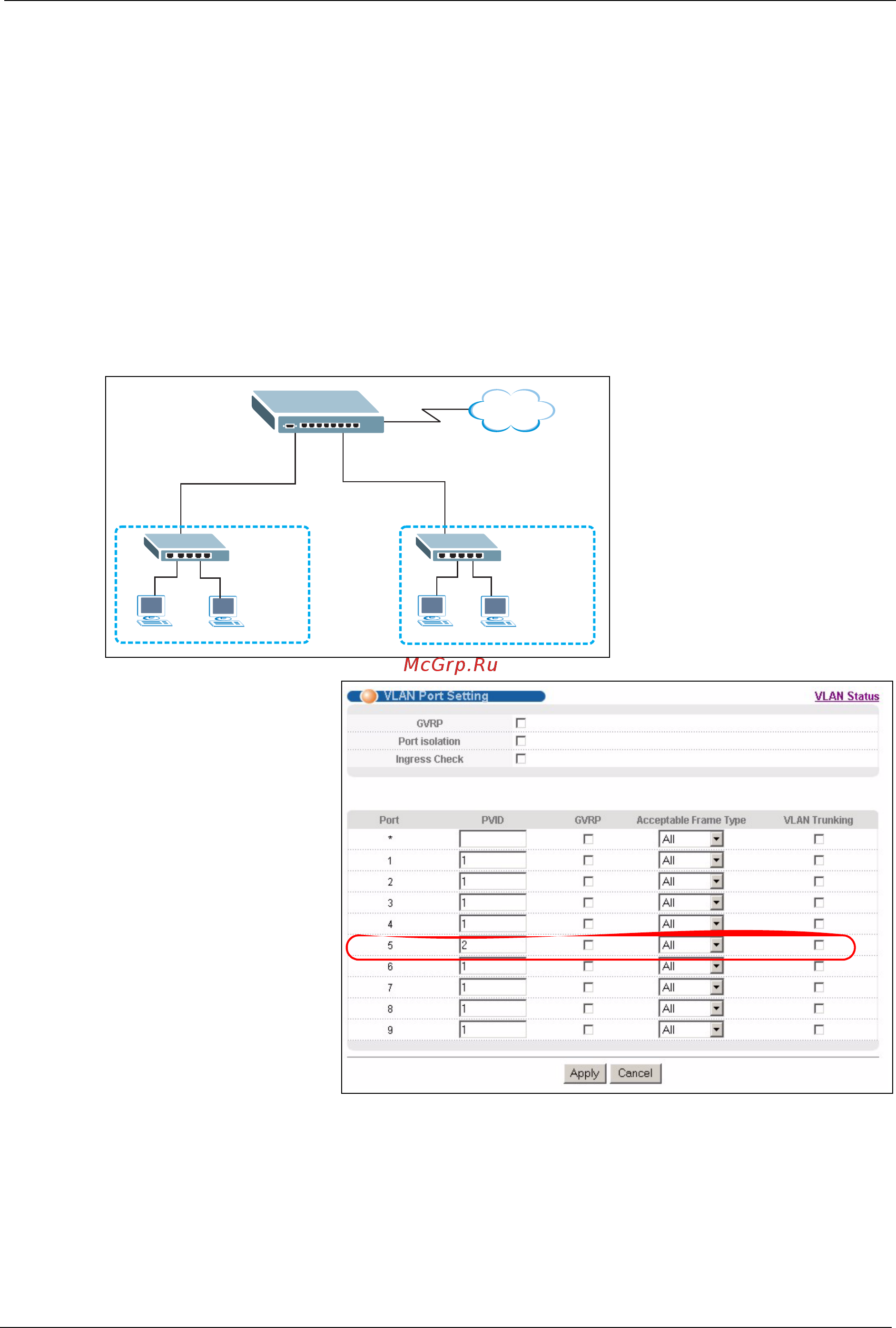

Рисунок 24 Пример первичной настройки сети: идентификатор виртуальной локальной
сети для порта
1 Выберите в
навигационной
панели Advanced
Applications и
VLAN. Затем
выберите пункт
VLAN Port Setting.
2 Введите 2 в поле
PVID для порта 5 и
нажмите Apply,
чтобы сохранить
изменения в
оперативной
памяти. Настройки
в оперативной
памяти теряются
при отключении
питания коммутатора.
VLAN2
VLAN 1
Порт 5
PVID = 2
Интернет
