Руководство пользователя для серии ES-2108
170 Глава 23 Контроль доступа

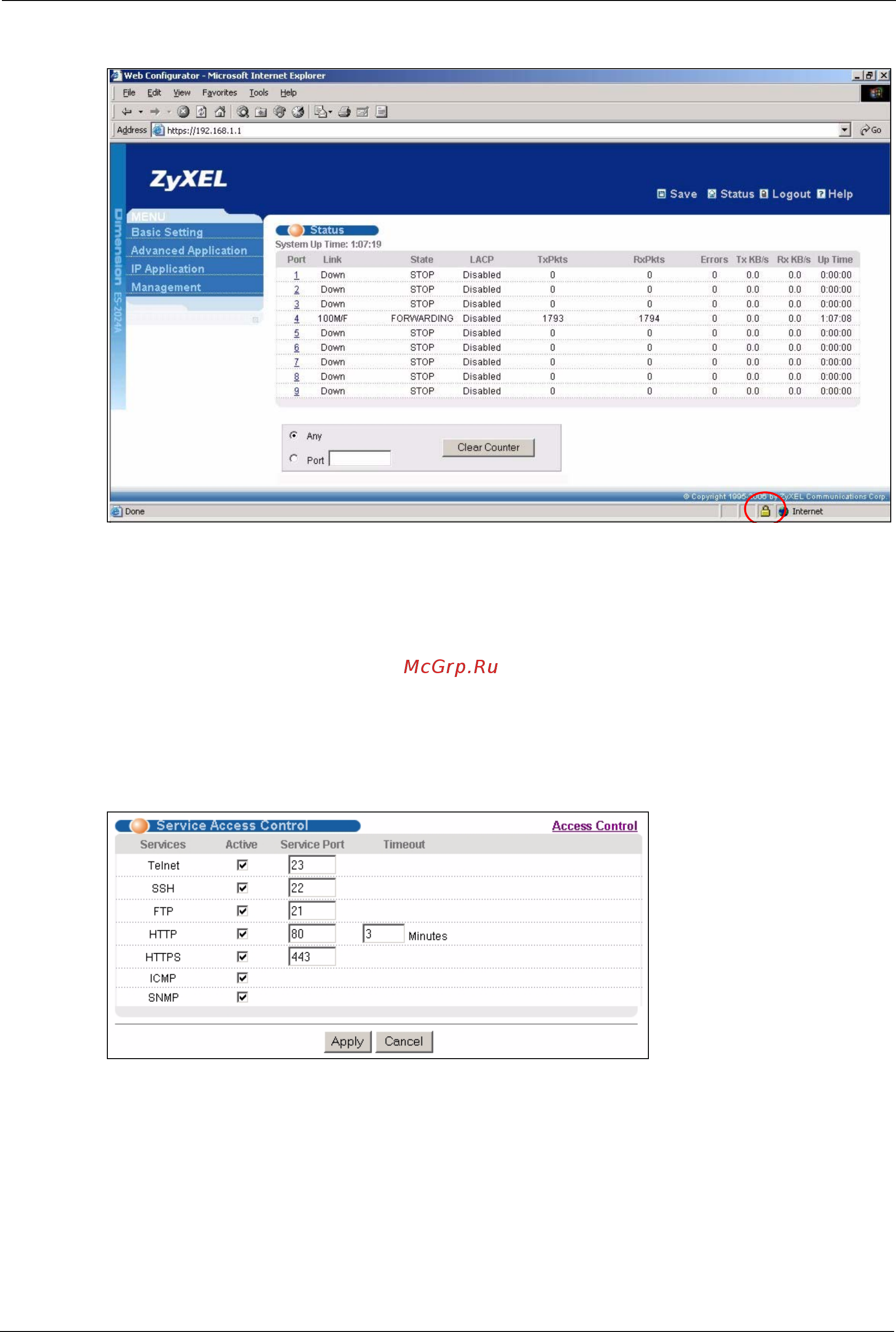

Рисунок 93 Пример: значок замка для защищенного соединения
23.10 Контроль доступа к портам служб
Контроль доступа к службам позволяет определить, каким службам разрешен доступ к
коммутатору. Также имеется возможность изменить номер порта службы по умолчанию
и настроить «доверенные компьютеры» для каждой службы на экране Remote
Management (будет рассмотрен ниже). Для возврата к основному экрану Access Control
нажмите Access Control.
Рисунок 94 Экран Access Control: Service Access Control
