Руководство пользователя для серии ES-2108
Глава 3 Обзор аппаратного обеспечения 47

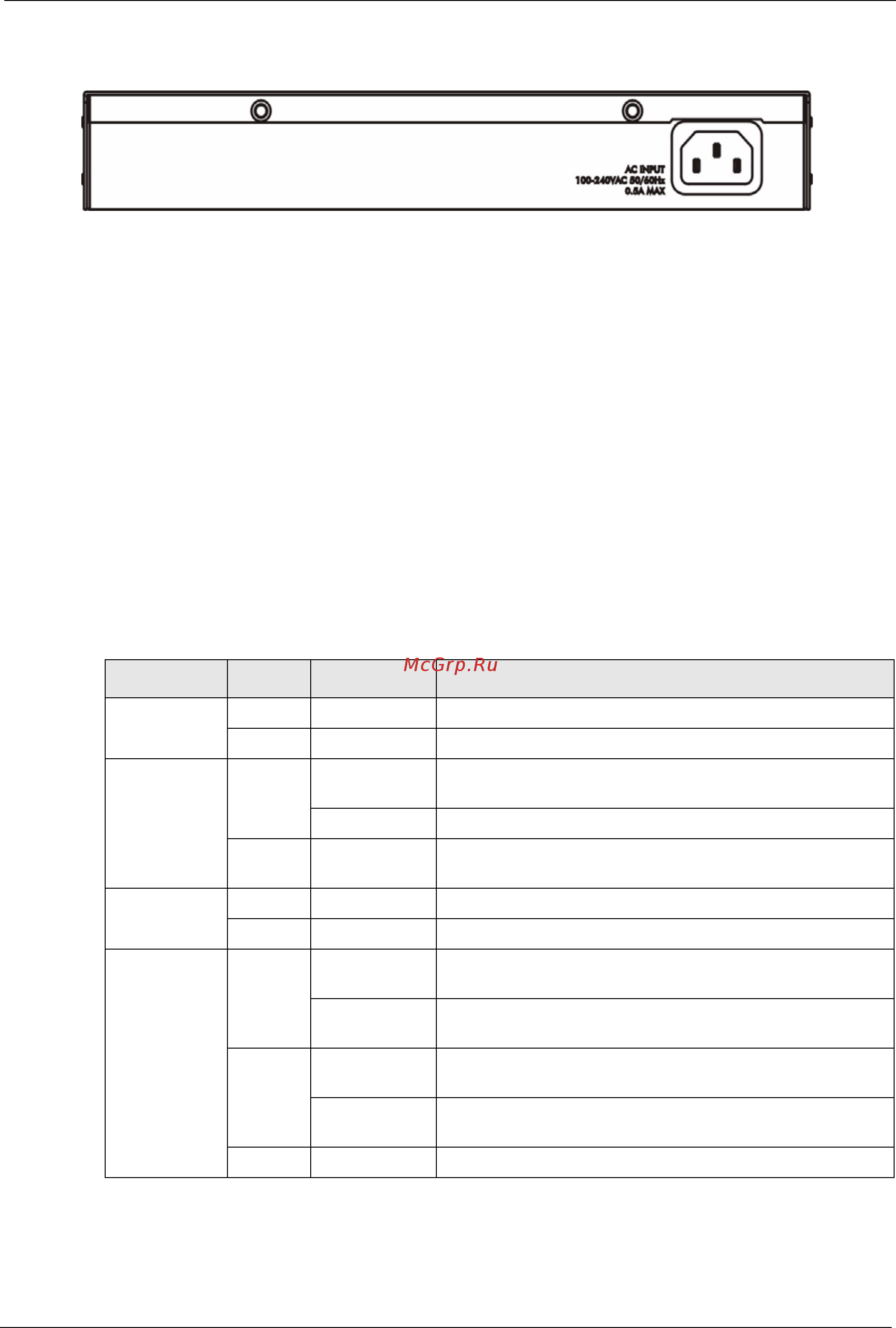

Рисунок 17 Задняя панель
3.2.1 Разъем питания
Убедитесь, что параметры питающей сети соответствуют указанным на панели.
Для подключения питания к коммутатору вставьте разъем типа «мама» шнура питания в
розетку на задней панели. Подключите другой конец шнура питания к источнику
питания. Убедитесь, что притоку воздуха ничто не мешает.
3.3 Индикаторы
Описание индикаторов приводится в следующей таблице.
Таблица 3 Индикаторы
ИНДИКАТОР ЦВЕТ СОСТОЯНИЕ ОПИСАНИЕ
PWR Зеленый Горит Система работает.
Не горит Система не работает.
SYS Зеленый Мигает Система перезагружается и выполняет
самодиагностику.
Горит Система включена и функционирует нормально.
Не горит Питание отключено или система не готова / работает с
ошибками.
ALM Красный Горит Обнаружен сбой оборудования.
Не горит Система работает нормально.
1 - 8 (порты
Ethernet) (ES-
2108, ES-
2108-F, ES-
2108-G и ES-
2108-LC)
Зеленый Мигает Осуществляется передача/прием данных на скорости
10 Мбит/с.
Горит Установлено соединение с
сетью Ethernet на скорости
10 Мбит/с.
Желтый Мигает Осуществляется передача/прием данных на скорости
100 Мбит/с.
Горит Установлено соединение с сетью Ethernet на скорости
100 Мбит/с.
Не горит Соединение с сетью Ethernet не установлено.
