Руководство пользователя для серии ES-2108
72 Глава 7 Основные настройки
7.3 Общие настройки
На этом экране можно ввести параметры администрирования, настройки времени и
приоритета входа в систему.Чтобы отобразить показанный ниже экран, выберите в
навигационной панели Basic Setting и General Setup.

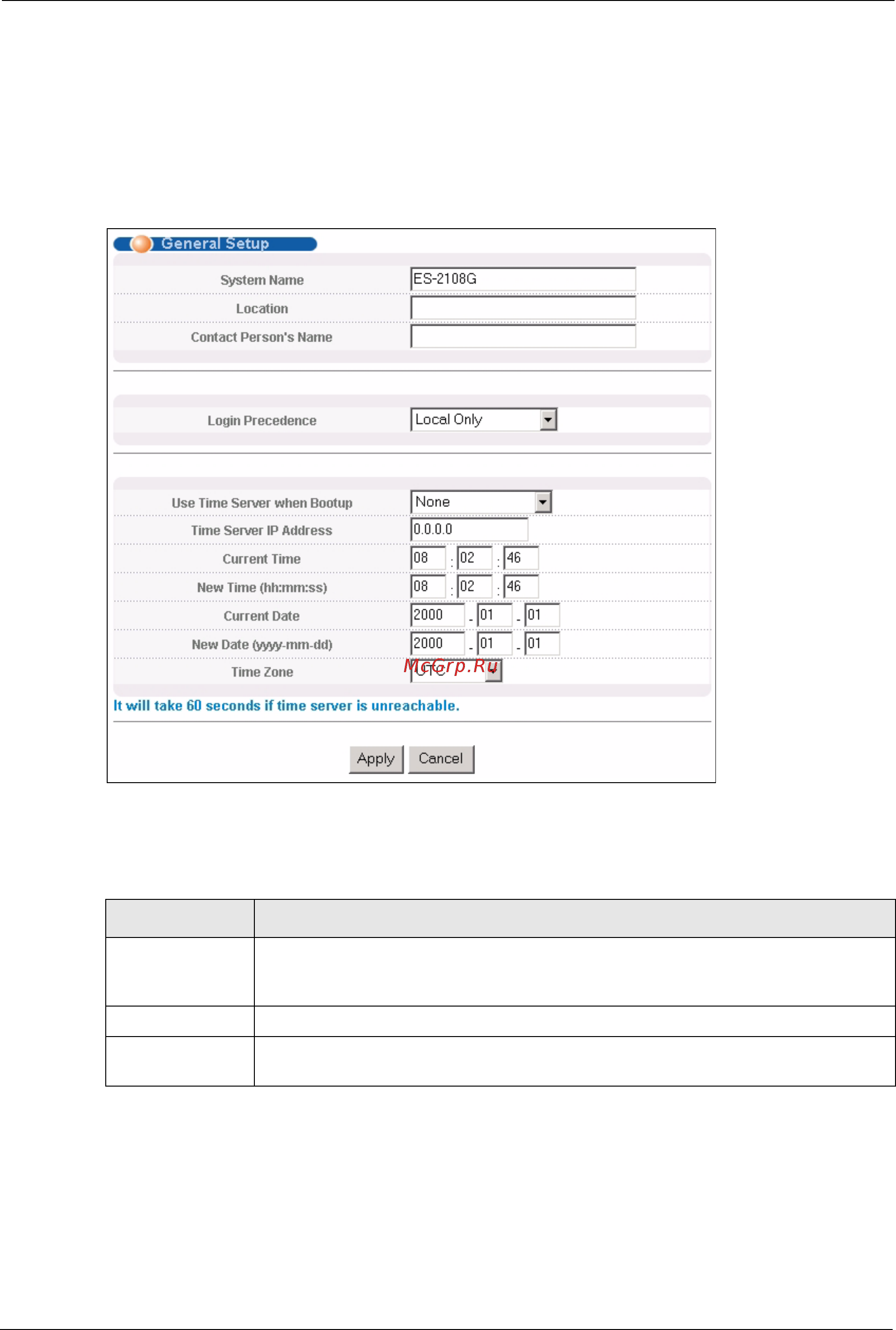

Рисунок 32 Экран General Setup
Поля экрана описаны в следующей таблице.
Таблица 10 Экран General Setup
ПОЛЕ ОПИСАНИЕ
System Name Выберите имя-описание, с помощью которого можно будет идентифицировать
коммутатор. Максимальная длина имени – 64 печатных символа; пробелы
допускаются.
Location Укажите географическое расположение коммутатора (до 32 символов).
Contact Person's
Name
Введите имя контактного лица (до 32 символов), отвечающего за этот
коммутатор.
