Руководство пользователя для серии ES-2108
168 Глава 23 Контроль доступа
23.9 Пример подключения по протоколу HTTPS
Если порт HTTPS по умолчанию для коммутатора не менялся, введите в адресной
строке браузера «https://IP-адрес коммутатора», где «IP-адрес коммутатора» – это IP-
адрес или доменное имя коммутатора, к которому необходимо получить доступ.
23.9.1 Предупреждения от Internet Explorer
При попытке получить доступ к коммутатору через HTTPS-сервер появится диалоговое
окно Windows с вопросом, доверяете ли вы сертификату сервера. Нажмите кнопку View
Certificate, чтобы проверить, принадлежит ли сертификат коммутатору.
В Internet Explorer появляется следующее сообщение Security Alert. Нажмите Yes,
чтобы проследовать на экран ввода имени пользователя и пароля Web-конфигуратора;
Если нажать No, то доступ к Web-
конфигуратору будет заблокирован.

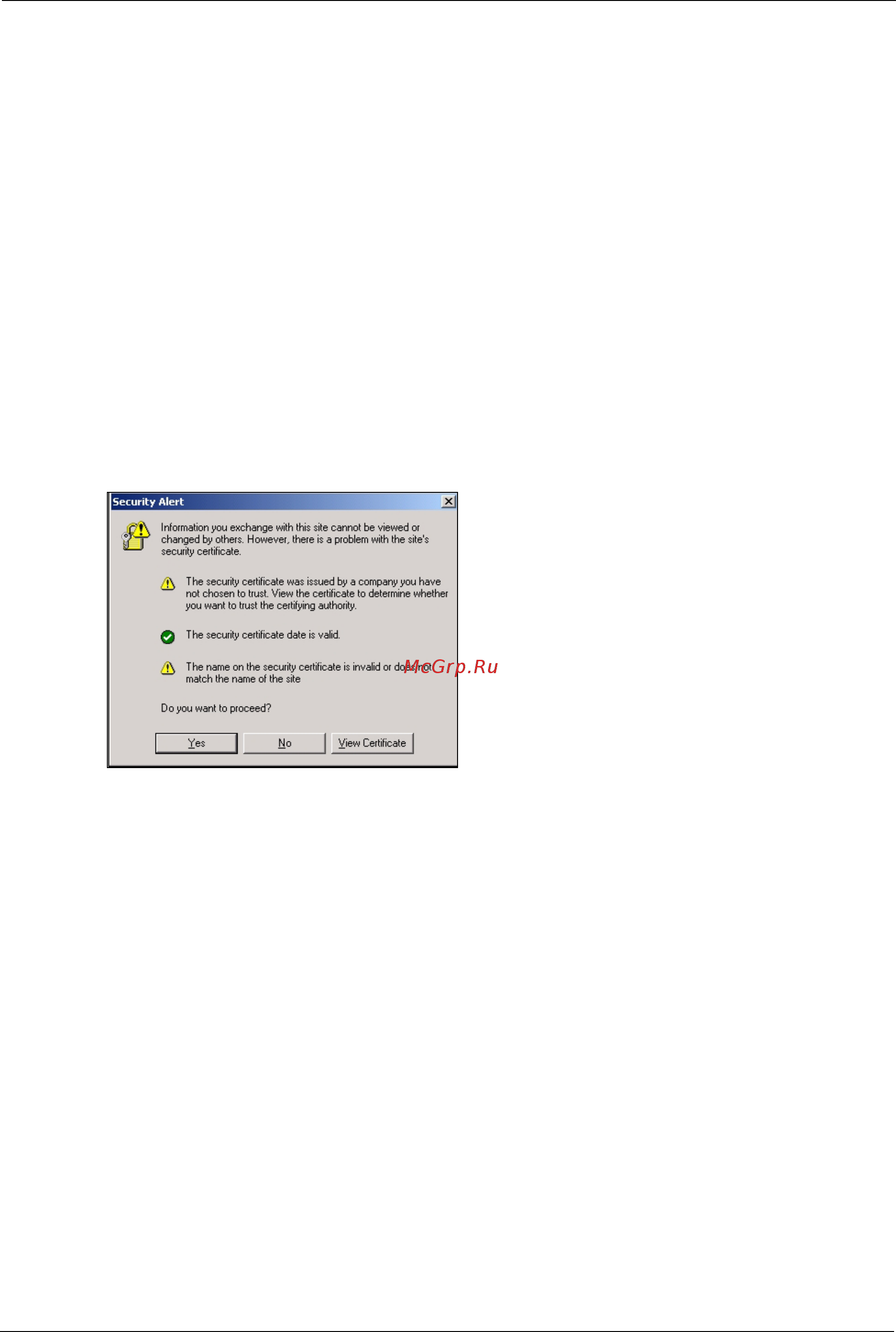

Рисунок 90 Диалоговое окно Security Alert (Internet Explorer)
23.9.2 Предупреждения от Netscape Navigator
При попытке получить доступ к коммутатору через HTTPS-сервер появится сообщение
Website Certified by an Unknown Authority с вопросом, доверяете ли вы сертификату
сервера. Чтобы проверить, действительно ли сертификат принадлежит коммутатору,
нажмите кнопку Examine Certificate.
В случае выбора варианта Accept this certificate temporarily for this session нажмите
OK, чтобы продолжить работу в Netscape.
Чтобы импортировать сертификат коммутатора в SSL-клиент для постоянной работы,
выберите Accept this certificate permanently.
