Руководство пользователя для серии ES-2108
Глава 17 Средства безопасности портов 125
17.3 Пример настройки средств безопасности портов
Следующий пример демонстрирует различные настройки и результаты работы
различных конфигураций средств безопасности портов. Для портов с 1 по 5
установлены следующие настройки:
• Порт 1 – Пересылка всех пакетов и получение (запоминание) всех MAC-адресов.
• Порт 2 – Пересылка всех пакетов и получение (запоминание) всех MAC-адресов.
• Порт 3 – Отбрасывание всех пакетов от неизвестных MAC-адресов и запрет на
получение MAC-
адресов.
• Порт 4 – Отбрасывание всех пакетов от неизвестных MAC-адресов и запрет на
получение MAC-адресов.
• Порт 5 – Отбрасывание всех пакетов от неизвестных MAC-адресов и пересылка
пакетов от максимум 100 запомненных MAC-адресов.

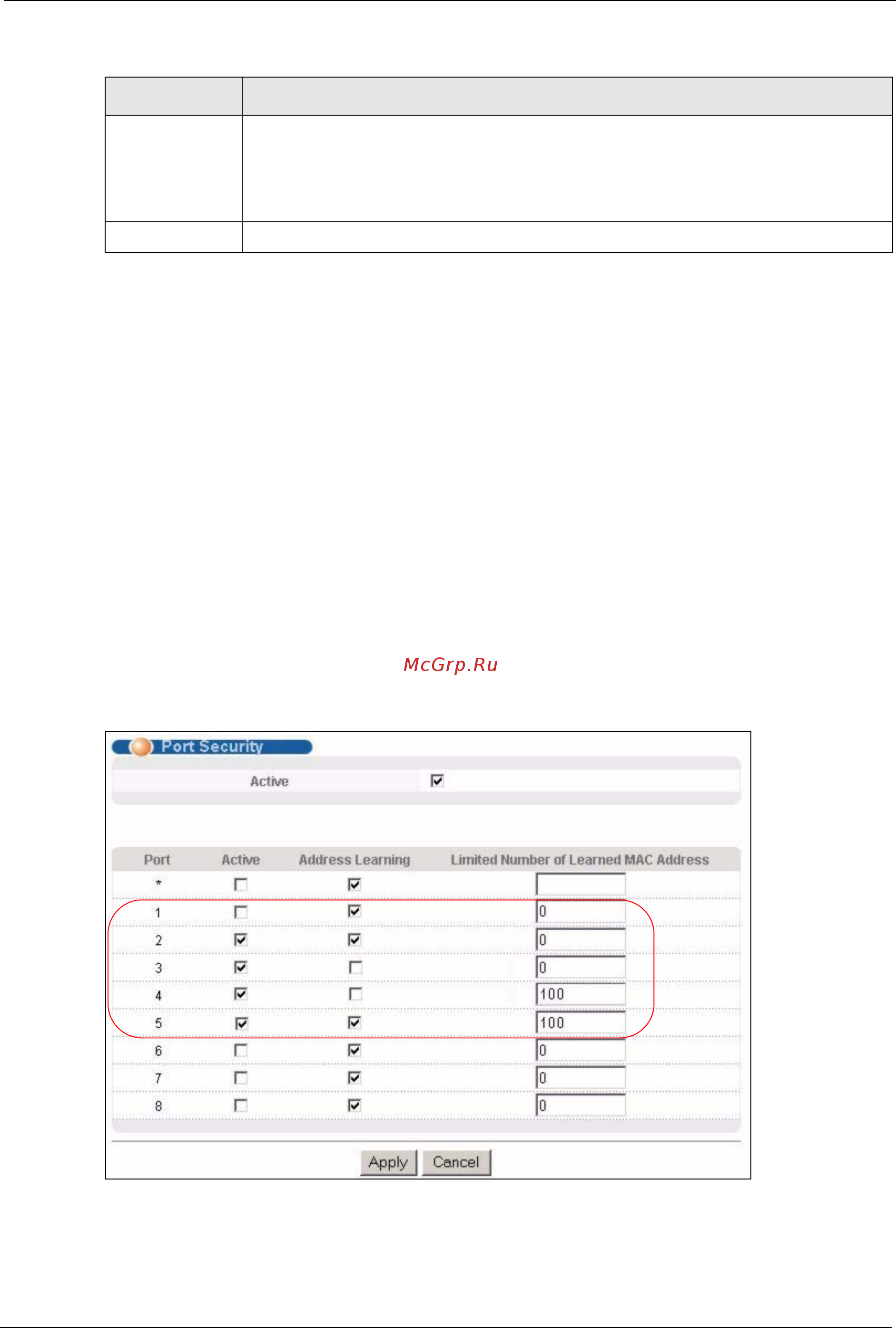

Рисунок 59 Пример настройки средств безопасности портов
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней навигационной панели для сохранения
изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново
.
Таблица 37 Экран Port Security (продолжение)
ПОЛЕ ОПИСАНИЕ
