Руководство пользователя для серии ES-2108
120 Глава 16 Аутентификация портов

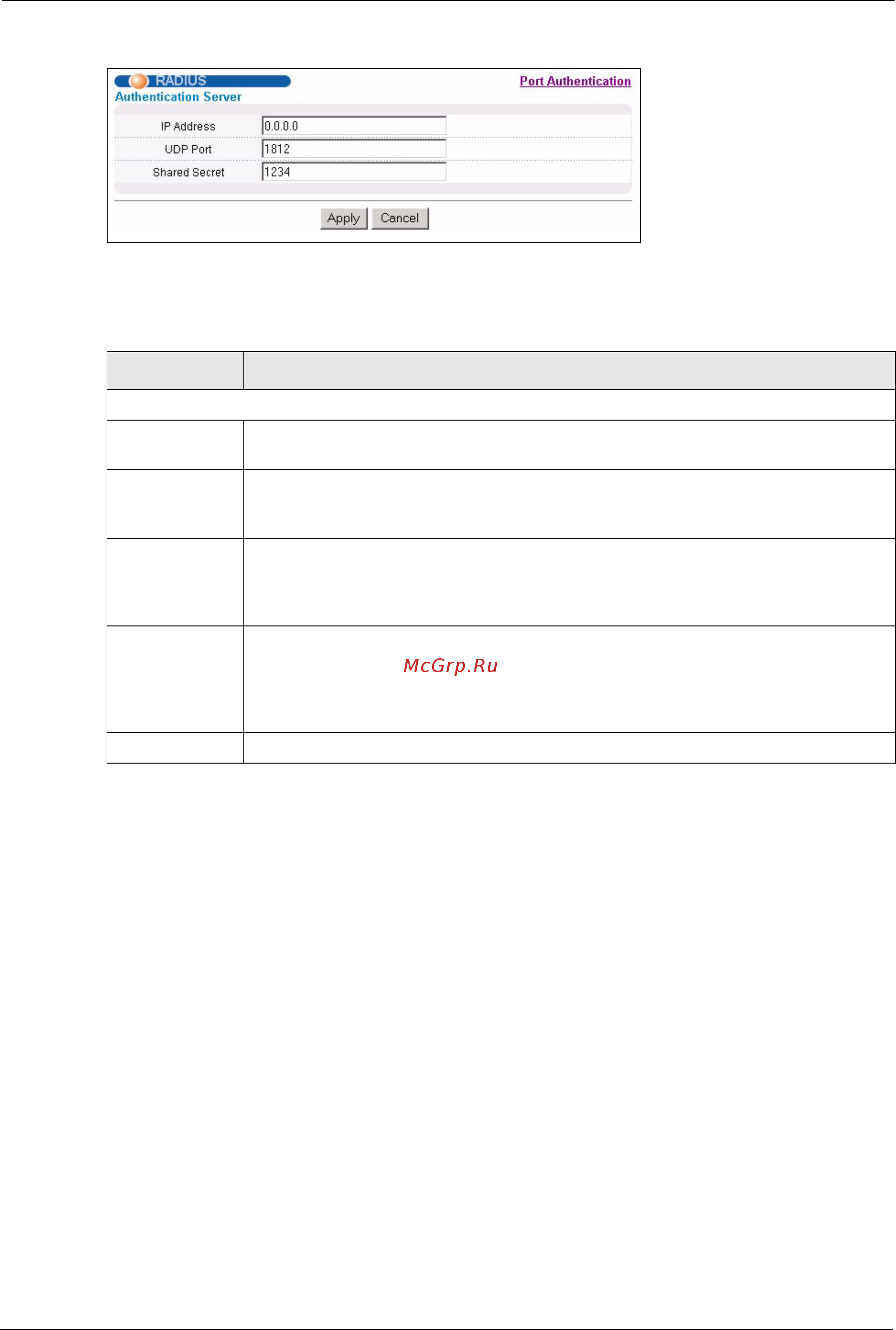

Рисунок 56 Экран Port Authentication: RADIUS
Поля экрана описаны в следующей таблице.
16.2.2 Включение функций безопасности стандарта IEEE 802.1x
С помощью данного экрана можно активировать функции безопасности стандарта IEEE
802.1x.Из меню Port Authentication можно открыть экран, показанный ниже.
Таблица 35 Экран Port Authentication: RADIUS
ПОЛЕ ОПИСАНИЕ
Authentication Server
IP Address Введите IP-адрес внешнего сервера RADIUS в виде десятичных чисел,
разделенных точками.
UDP Port По умолчанию аутентификация на сервере RADIUS производится через порт
1812. Изменять это значение не следует, за исключением тех случаев, когда об
этом попросит администратор сети.
Shared Secret Укажите пароль (до 32 алфавитно-цифровых символов), который будет служить
общим ключом для внешнего сервера RADIUS
и коммутатора. Этот ключ не
пересылается по сети. Ключ должен быть одинаковым на внешнем сервере
RADIUS и коммутаторе.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти
коммутатора. Эти настройки будут утеряны в случае выключения коммутатора
или перебоя в подаче питания, поэтому по завершении настройки необходимо
нажать на ссылке Save в верхней
навигационной панели для сохранения
изменений в энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
