Руководство пользователя для серии ES-2108
Глава 19 Мультивещание 141
Примечание:Порт может принадлежать нескольким VLAN-сетям
мультивещания. Однако, IP-адреса различных групп
мультивещания не должны перекрываться.

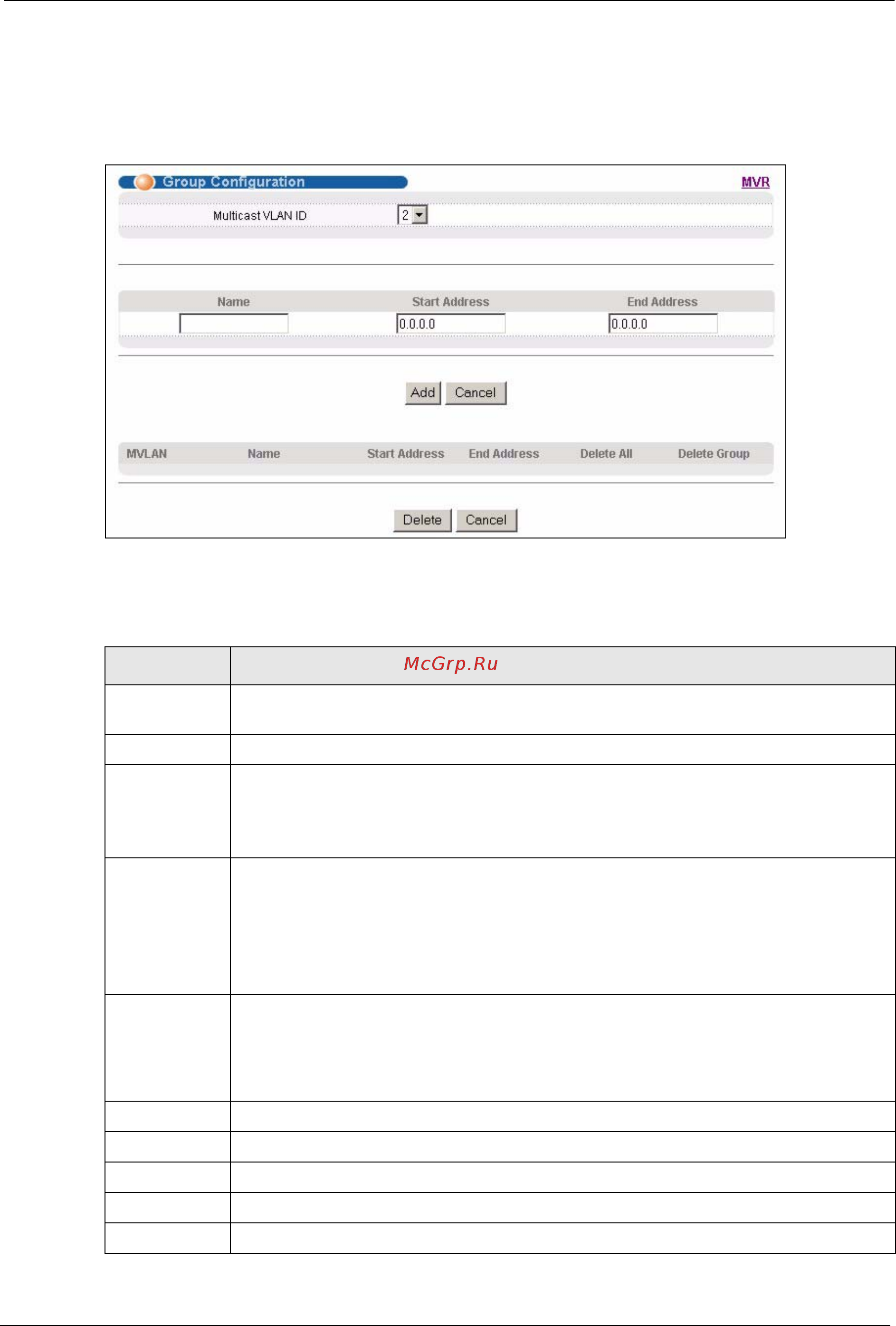

Рисунок 67 Экран MVR: Group Configuration
Поля экрана описаны в следующей таблице.
Таблица 45 Экран MVR: Group Configuration
ПОЛЕ ОПИСАНИЕ
Multicast
VLAN ID
Выберите из ниспадающего списка идентификатор VLAN-сети мультивещания
(настроенный на экране MVR).
Name Введите имя-описание для идентификации.
Start Address Введите начальный IP-адрес группы мультивещания в виде десятичных чисел,
разделенных точками.
Более подробную информацию об IP-адресах мультивещания можно найти в
разд. 19.1.1 на стр.131.
End Address Введите конечный IP-адрес группы мультивещания в виде десятичных
чисел,
разделенных точками.
Если в группу мультивещания необходимо внести только один адрес, введите в
это поле тот же IP-адрес, что и в поле Start Address.
Более подробную информацию об IP-адресах мультивещания можно найти в
разд. 19.1.1 на стр.131.
Add Нажмите Add, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны
в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы сбросить все поля.
MVLAN В этом поле отображается идентификатор VLAN-сети мультивещания.
Name В этом поле отображается имя-описание для данной
настройки.
Start Address В этом поле отображается начальный IP-адрес группы мультивещания.
End Address В этом поле отображается конечный IP-адрес группы мультивещания.
