Руководство пользователя для серии ES-2108
42 Глава 3 Обзор аппаратного обеспечения

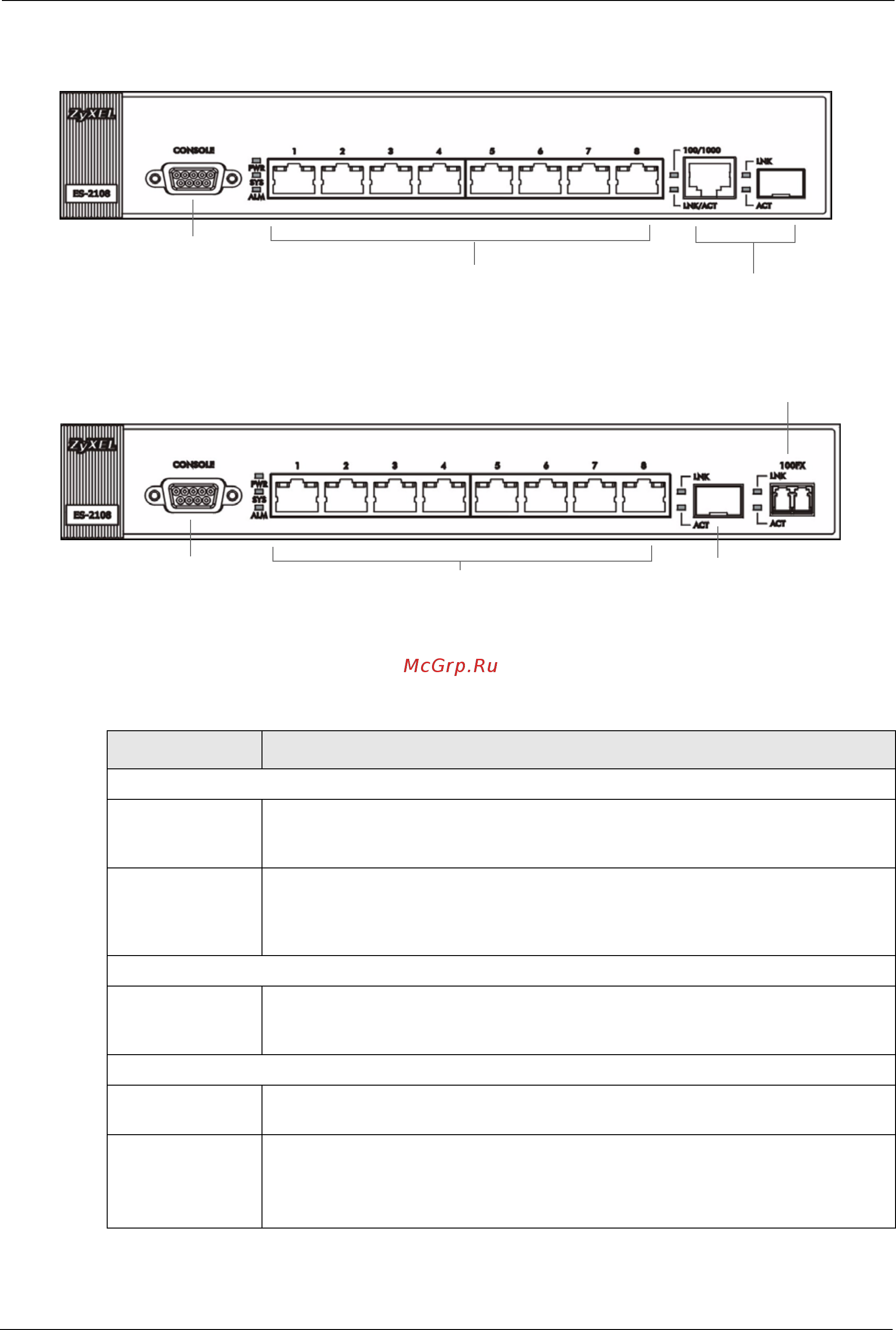

Рисунок 11 Передняя панель: ES-2108-G/ES-2108PWR
Рисунок 12 Передняя панель: ES-2108-LC
Назначение портов на передней панели описано в следующей таблице.
Порты Ethernet на 10/100 Мбит/с
Совмещенные интерфейсы
RJ-45 Gigabit Ethernet /
Mini-GBIC
Консольный
порт
Порты Ethernet на 10/100 Мбит/с
Порт
mini-GBIC
Консольный
порт
Оптоволоконный порт 100 Base-FX
Таблица 2 Передняя панель
ПОРТ ОПИСАНИЕ
Все модели
Консольный порт К этому порту следует подключаться только тогда, когда требуется настроить
коммутатор с помощью интерфейса командной строки через консольный
порт.
Восемь портов
Ethernet на 10/
100 Мбит с
разъемами RJ-45
К этим портам можно подключать компьютеры, концентраторы, Ethernet-
коммутаторы или маршрутизаторы.
ES-2108-F
SFP-слот Fast
Ethernet
В этот слот можно установить SFP-трансивер с интерфейсом 100-Base FX,
100-Base LX или 100-Base BX для подключения к магистральным Ethernet-
коммутаторам посредством оптоволокна.
ES-2108-LC
Порт mini-GBIC В этот слот может быть вставлен трансивер mini-GBIC для подключения к
магистральным Ethernet-коммутаторам посредством оптоволокна.
Оптоволоконный
порт 100 Base-FX
Данный оптоволоконный порт 100-Base FX имеется только в модели ES-
2108-LC.
Этот порт каскадирования используется для подключения к магистральным
Ethernet-коммутаторам посредством оптоволоконного кабеля.
