Руководство пользователя для серии ES-2108
Глава 21 Дифференцированное обслуживание 149

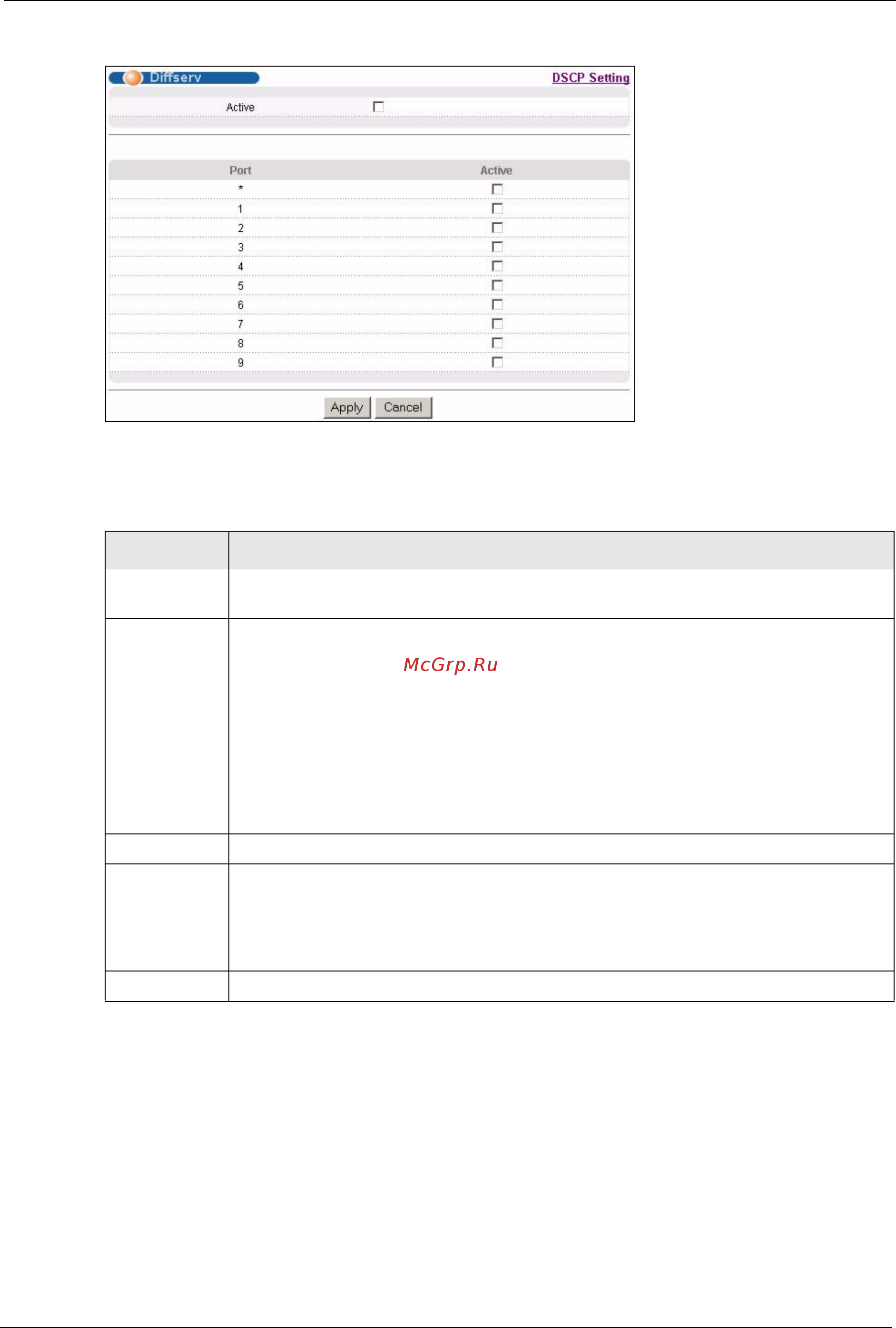

Рисунок 75 Экран DiffServ
Поля экрана описаны в следующей таблице.
21.3 Настройка отображения маркеров DSCP на
приоритеты IEEE802.1p
Настройка отображения маркеров DSCP на приоритеты IEEE802.1p позволяет
коммутатору определять приоритеты всего трафика по значению входящих маркеров
DSCP, согласно таблице отображения маркеров DiffServ на приоритеты IEEE802.1p.
Таблица 47 Экран DiffServ
ПОЛЕ ОПИСАНИЕ
Active Установите этот переключатель, чтобы включить поддержку DiffServ на
коммутаторе.
Port В этом поле отображается порядковый номер порта коммутатора.
* Настройки в этой строке применяются ко всем портам.
Эту строку необходимо использовать лишь в том случае, если настройки всех
портов должны быть одинаковыми. С помощью этой строки можно сначала
назначить общие для всех
портов настройки, а затем внести необходимые
изменения на уровне отдельного порта.
Примечание:Изменения в данной строке сразу же копируются на
все порты.
Active Установите этот переключатель, чтобы включить поддержку DiffServ на порту.
Apply Нажмите Apply, чтобы сохранить изменения в оперативной памяти коммутатора.
Эти настройки будут утеряны в случае выключения коммутатора или перебоя в
подаче питания, поэтому по завершении настройки необходимо нажать на ссылке
Save в верхней навигационной панели для сохранения изменений в
энергонезависимой памяти.
Cancel Нажмите Cancel, чтобы начать настройку на этом экране заново.
