Руководство пользователя для серии ES-2108
Глава 8 Виртуальные локальные сети (VLAN) 87

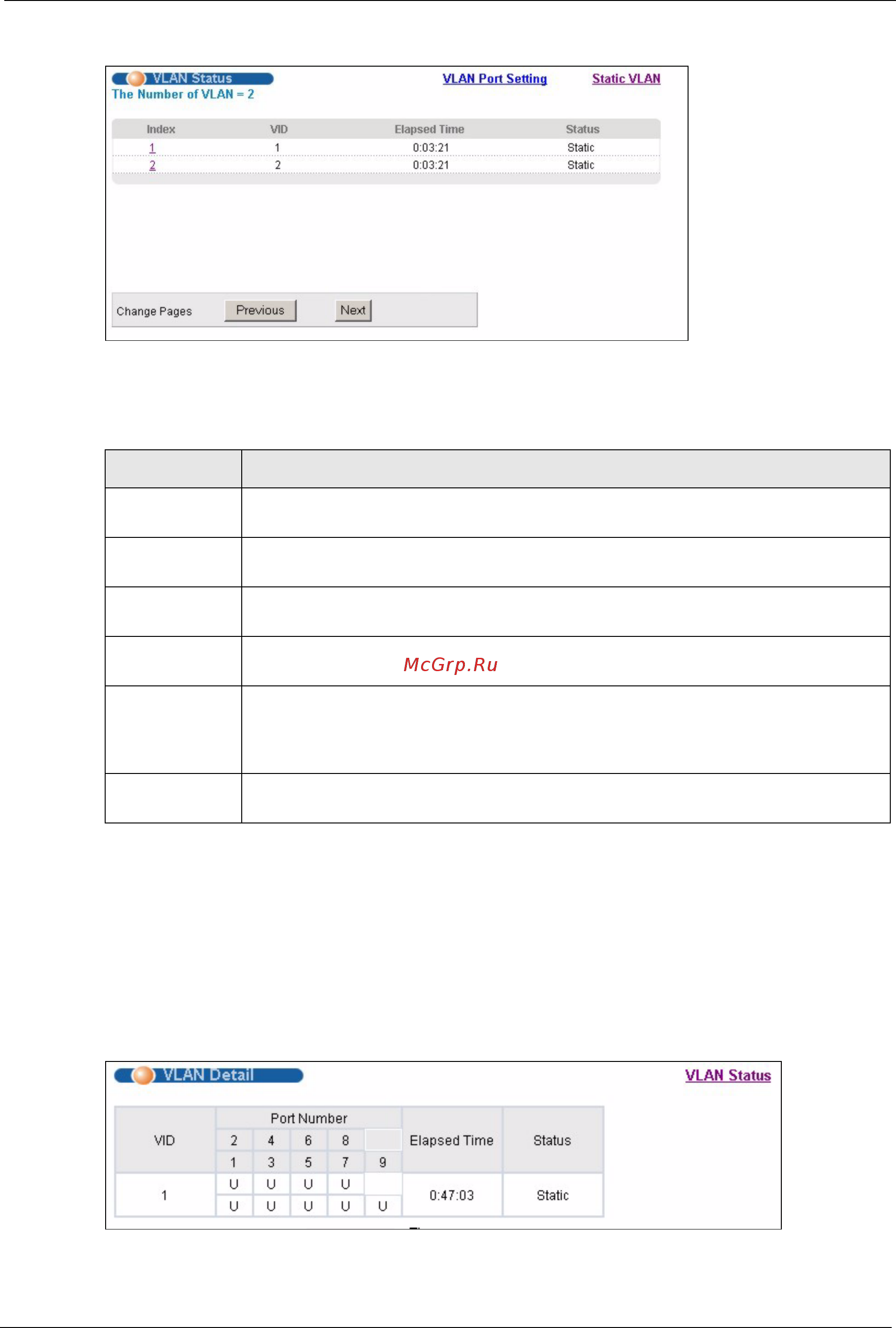

Рисунок 39 Экран VLAN:VLAN Status
Поля экрана описаны в следующей таблице.
8.5.2 Подробная информация о статической VLAN s
На этом экране отображается подробные настройки портов и информация о состоянии
группы VLAN. Дополнительную информацию о статических VLAN можно найти в
разд.8.1 на стр.83. Чтобы отобразить экран подробной информации о сети VLAN,
нажмите на порядковом номере сети на экране VLAN Status.
Рисунок 40 Экран Static VLAN Details
Таблица 15 Экран VLAN: VLAN Status
ПОЛЕ ОПИСАНИЕ
The Number of
VLAN
Количество виртуальных локальных сетей (VLAN), настроенных на
коммутаторе.
Index Порядковый номер VLAN. Нажатие на номере позволяет просмотреть
настройки портов для указанной VLAN.
VID Идентификационный номер VLAN, определенный ранее на экране Static
VLAN.
Elapsed Time В этом поле отображается время, в течение которого была зарегистрирована
обычная VLAN или настроена статическая VLAN.
Status В этом поле указано, каким образом VLAN была настроена
на коммутаторе;
dynamic – с использованием протокола GVRP, static – добавлена в качестве
постоянной записи или other – добавлена с использованием механизма
регистрации VLAN-сети мультивещания (MVR).
Change Pages Нажмите Previous или Next, чтобы отобразить предыдущий/следующий экран,
если информация о состоянии не помещается на одном экране.
