Руководство пользователя для серии ES-2108
Глава 24 Диагностика 173
ГЛАВА 24
Диагностика
В данной главе описан экран диагностики Diagnostic.
24.1 Экран Diagnostic
Чтобы отобразить показанный ниже экран, выберите в навигационной панели
Management, Diagnostic. На этом экране можно проверять системные журналы,
пинговать IP-адреса и тестировать порты.

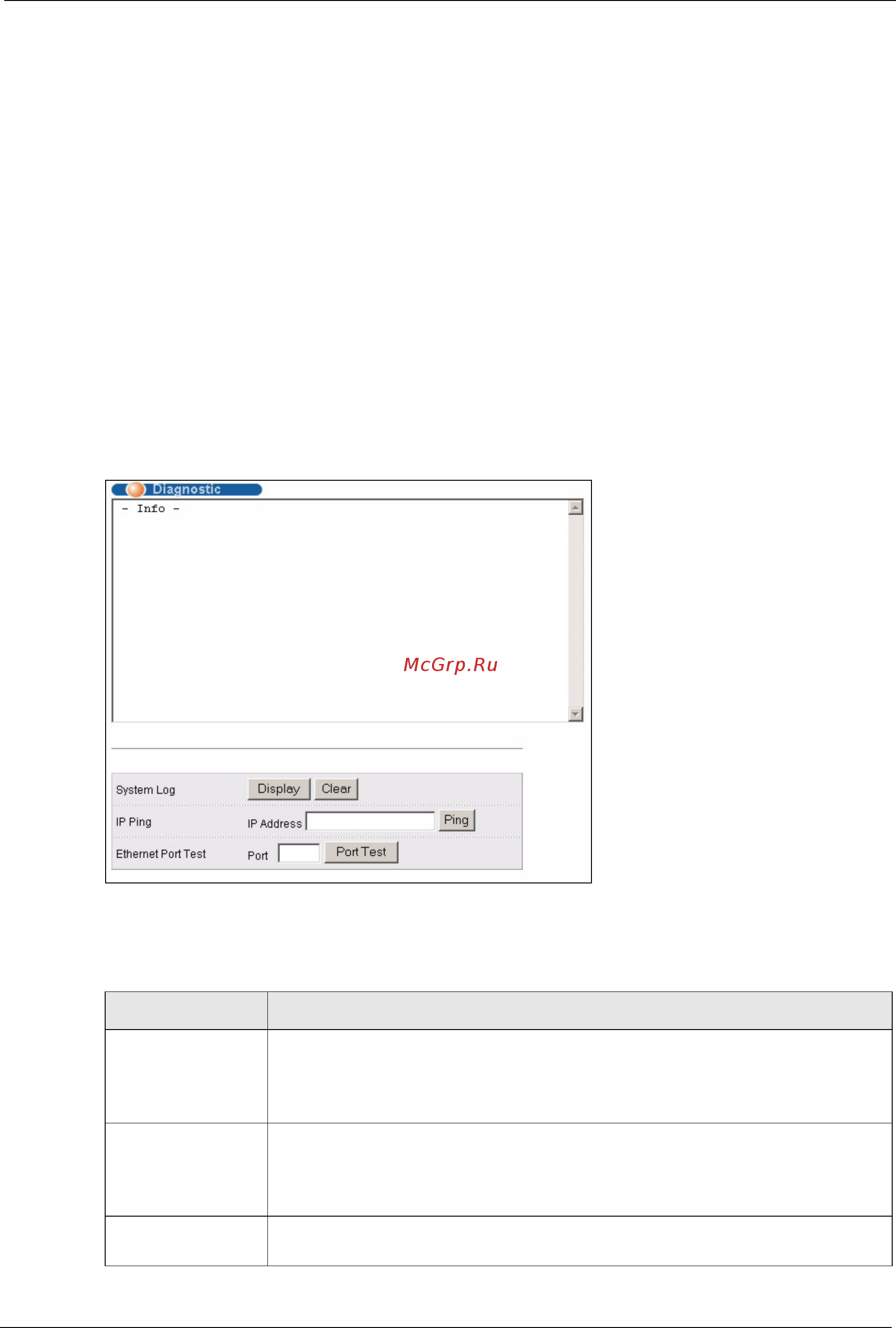

Рисунок 96 Экран Diagnostic
Поля экрана описаны в следующей таблице.
Таблица 60 Экран Diagnostic
ПОЛЕ ОПИСАНИЕ
System Log Нажмите Display, чтобы отобразить журнал событий в многострочном
текстовом окне.
Нажмите Clear, чтобы очистить текстовое окно и сбросить запись
системного журнала.
IP Ping Введите IP-адрес устройства, которое необходимо пропинговать для
проверки соединения.
Нажмите Ping, чтобы коммутатор пропинговал IP-адрес (введенный в поле
слева).
Ethernet Port Test Введите номер порта и нажмите Port Test для выполнения теста
внутренней
обратной петли.
